本篇目录：
单模光纤的主要特征参数
单模光纤的主要特征参数有核心直径、色散、传输带宽、损耗模场直径。核心直径：单模光纤的核心直径非常细小，通常为几个微米级别，比多模光纤的核心直径小得多。这使得单模光纤能够传输更高频率、更高带宽的光信号。色散：色散是光信号在光纤中传输时，由于折射率的不同而引起的信号波形的失真。
单模光纤有具有较小的芯径、低色散、低损耗、高带宽、小的折射率差和小的模场直径等特征参数。较小芯径：单模光纤的芯径非常小，通常在4-10微米之间。相比之下，多模光纤的芯径较大。这使得单模光纤能够实现更高的传输容量和更低的传输损耗。
单模光纤的主要特征参数有：折射率分布、截止波长、模场直径、偏振特性。单模光纤（Single Mode Fiber）：中心玻璃芯很细（芯径一般为9或10μm），只存在一种传输模式的光纤。单模光纤的传输损耗、传输色散都比较小。
单模光纤的特征是8至10微米的纤芯直径，外包层直径为125微米。多模光纤则通常具有50至65微米的纤芯直径，外包层直径同样为125微米。光源类型：单模光纤使用激光器作为光源，这比多模光纤所用的LED光源成本高，因为激光光源能更精确地控制光束，提供更高的功率。
模场直径也是单模光纤所特有的一个参数。从理论上讲，单模光纤中只有一种模式（基模）传输，但单模光纤中的基模场并没有完全集中在纤芯中，有相当部分的能量存在于包层中。所以不能像多模光纤那样用纤芯直径表示横截面上的传光范围，只能用模场直径来表示。
/125um是指光纤的纤核为9um，包层为125um，9/125um是单模光纤的一个重要的特征，只能在放大镜上看到，一般用400X的放大镜可以清晰看到，当然100X、200X也可看到。使用单模光纤制作的光缆为单模光缆，一般单模光缆上的印字有SM或“G652”、“G655”、“G657”、“9/125”的字样。

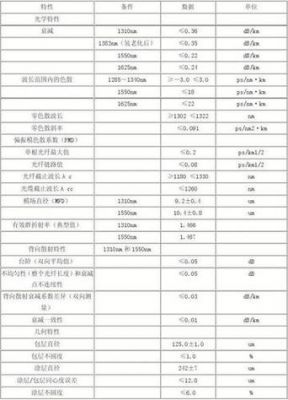

g652光纤参数是怎样的
G652光纤具有两个主要的基本参数：模场直径和色散特性。模场直径是指光波在光纤芯中的直径尺寸，典型的G652光纤的模场直径为9μm。
G.652的色散系数为17ps/nm/km，不适用于DWDM系统，PMD全称为：polarization mode dispersion ，偏振模色散。
G652单模光纤在上述两个窗口的损耗典型值为：1310nm窗口的衰减在0.3～0.4dB/km，色散系数在0～5ps/nm.km。1550nm窗口的衰减在0.19～0.25dB/km，色散系数在15～18ps/nm.km。G652C单模光纤除了可以使用在1310nm和1550nm波长区域外，运用波长区域还扩展到1360nm至1530nm。
光纤的传播常数是什么
1、传播常数β是描述光纤中各模式传输特性的 一个参数，光纤中各模式的传输或截止都可以由该参数决定。光纤通信中信息就是由传导模传送的 。
2、纵向传播常数β：即光波矢在光纤轴向的分量，含义：单位长度内光相位的变化量。表达式：U=(k0^2*n1^2-β^2)^(1/2)a。归一化频率工作V：为波矢（2π/λ）、数值孔径(NA)、纤芯半径(a)三者的乘积。V越大，光纤中容许传播的模式越多。
3、chromatic dispersion 色散由于光纤的特性引起的光信号畸变，包括模式色散、材料色散和波导色散。在光纤中传输的光信号（脉冲）的不同频率成份或不同的模式分量以不同的速度传播，到达一定距离后必然产生信号失真（脉冲展宽），这种现象称为光纤的色散或弥散。
4、在波导的世界里，光的传播遵循全反射的原理，当一束电磁波以特定角度撞击波导表面，只要满足特定条件，就会发生全反射并沿波导内部持续前进。沿着Z轴的传播成分，我们称之为传播常数，这是波导内电磁波运动的核心参数。
5、多模光纤：在给定的工作波长上传输多种模式的光纤。按其折射率的分布分为突变型和渐变型。普通多模光纤的数值孔径为0.2±0.02，芯径/外径为50μm/125μnu其传输参数为带宽和损耗。

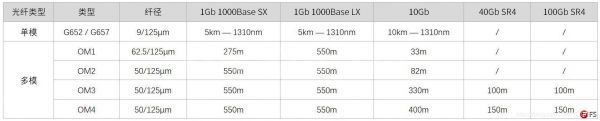

普通多模光纤支持万兆传输吗
1、普通的多模光纤是支持万兆传输的。在给定的工作波长上传输多种模式的光纤。按其折射率的分布分为突变型和渐变型。普通多模光纤的数值孔径为0.2±0.02，芯径/外径为50μm/125μnu其传输参数为带宽和损耗。
2、普通多模光纤传输万兆是33米，万兆多模光纤其实指的是OM3激光优化光纤，性能更加优秀，能够传输万兆网络300米。接万兆端口不一定得是万兆多模，距离短的接普通光纤也没事，但万兆端口不便宜，买都买了，还舍不得线缆的钱，况且一般33米的长度是远远不够的。

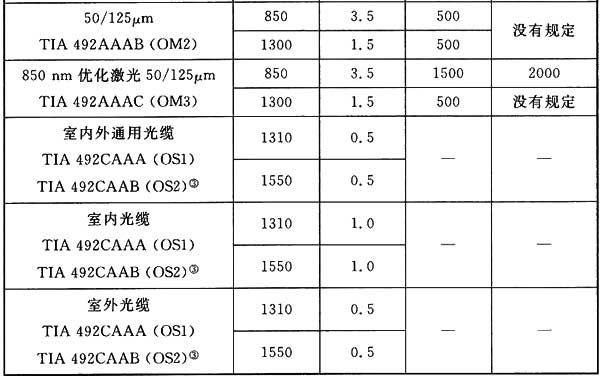

3、传统多模光纤只能支持万兆传输几十米。为了适应万兆应用，新的光收发器和ISO/IEC11801多模光纤标准等级（OM3类别）被引入。OM3光纤对LED和激光两种带宽模式进行了优化，并通过严格的DMD测试认证。
4、相对于双绞线，多模光纤能够支持较长的传输距离，在10mbps及100mbps的乙太网中，多模光纤最长可支持2000米的传输距离，而于1GbpS千兆网中，多模光纤最高可支持550米的传输距离，在10Gbps万兆网中，多模光纤OM3可到300米，OM4可达500米。 选用指南 多模光纤的芯线标称直径规格为65μm/125μm.或50μm/125μm.。
到此，以上就是小编对于光纤的传输率的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
