本篇目录：
- 1、阻抗匹配的原理与概念是什么?
- 2、阻抗的阻抗匹配技术
- 3、什么是传输线的特性阻抗,输入阻抗和负载阻抗
- 4、信号完整性之传输线(四)---传输线阻抗
- 5、什么是电路阻抗?
- 6、信号完整性基础03:阻抗匹配(2)
阻抗匹配的原理与概念是什么?
阻抗匹配是一种电路设计技术，旨在实现电路信号沿着电路链路的最佳传输。在电路传输中，由于输电线路和输入负载之间的电阻不匹配，会产生反射和波纹，导致信号损失和时序失调。因此，阻抗匹配就是通过添加合适的补偿电路和调整传输线路的特性阻抗来确保信号匹配，从而实现更高效、更可靠的信号传输。
阻抗匹配主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反回来源点，从而提升能源效益。
阻抗匹配的概念：阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
阻抗匹配是一种在电子工程中非常重要的概念，它是指在信号传输过程中，源端和负载端的阻抗值相匹配，以达到信号传输效率最高的状态。阻抗匹配的主要目的是确保信号在传输过程中不产生反射或损失。
阻抗的阻抗匹配技术
负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。源阻抗匹配：电源内阻等于传输线的特性阻抗称之为源阻抗匹配。源阻抗匹配常用的方法是在信号源之后加一个去耦衰减器或隔离器。
阻抗匹配是一种电路设计技术，旨在实现电路信号沿着电路链路的最佳传输。在电路传输中，由于输电线路和输入负载之间的电阻不匹配，会产生反射和波纹，导致信号损失和时序失调。因此，阻抗匹配就是通过添加合适的补偿电路和调整传输线路的特性阻抗来确保信号匹配，从而实现更高效、更可靠的信号传输。
阻抗匹配主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反回来源点，从而提升能源效益。
什么是传输线的特性阻抗,输入阻抗和负载阻抗

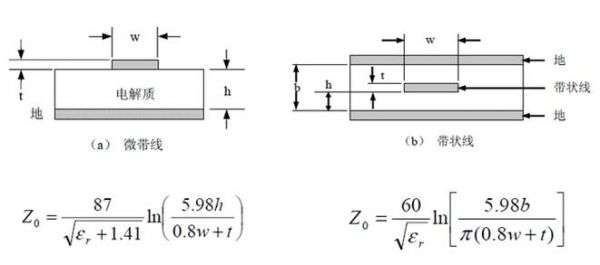

1、传输线特性阻抗（characteristic impedance of transmission line）传输线处于行波传输状态时，同一点的电压电流比。它具有阻抗量纲，其数值只和传输线的结构、材料和频率有关。当传输线为无限长时，传输线的特性阻抗也就是它的策动点阻抗。传输线特性阻抗用Zc表示，单位为欧姆（Ω）。
2、传输线的每一小段都相当于一个电阻电感电容组成的二端网络。用这个模型推导传输线的电压电流方程，可以得到一个有阻抗量纲的中间量，这个就是特性阻抗。
3、负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。源阻抗匹配：电源内阻等于传输线的特性阻抗称之为源阻抗匹配。源阻抗匹配常用的方法是在信号源之后加一个去耦衰减器或隔离器。
4、输入阻抗是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。
5、传输线上的瞬态阻抗指信号沿传输线传播时受到的阻抗，只由传输线的横截面积和介质的介电常数决定，和传输线长度没有关系。
6、特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的。
信号完整性之传输线(四)---传输线阻抗
可以用一些并联在信号线和接地线之间的电容，来代表一对传输线的物理模型。此模型是最简单的近似，称为传输线的零阶模型。L是信号在传输线上传递的一步，称为步长。在传输线几何结构不变，周围介质一致的前提下，每一步的步长都是一样的。每一步，都会有电量Q注入该步对应的电容中。
传输线信号完整性的重要一环是阻抗匹配，它确保信号从源端到终端的完整传输。传输线的特性阻抗决定了信号能否顺利通过，理想情况是源端阻抗（Zs）与特征阻抗（Z0）相等，即源端串联匹配，这时信号仅受传输线损耗影响，反射系数无关。
信号完整性（SI）：在高速产品设计中，它涵盖了由互连线可能导致的所有问题，涉及信号在传输过程中的完整性和可靠性。电源完整性（PI）：这项技术关注的是确保电源源端和负载端的电压以及电流满足设备工作需求，保证系统的稳定运行。
什么是电路阻抗?
阻抗（Impedance）是电路中对交流信号流动的阻力，通常用符号 Z 表示。阻抗的计算公式根据电路的不同类型和元件的不同而有所不同。
阻抗是指电路或系统中对电流的阻碍程度，用复数形式表示，包括电阻、电感和电容等元素的综合效应。阻抗是复数，其实部为电阻，虚部为电抗（电感或电容），单位为欧姆（）。在电路中，阻抗是电流通过电路元件时所遇到的阻碍程度。阻抗的大小取决于电路元件的类型和特性。
阻抗是电路中电阻、电感、电容对交流电的阻碍作用的统称。阻抗的单位是欧。阻抗衡量流动于电路的交流电所遇到的阻碍。阻抗将电阻的概念加以延伸至交流电路领域，不仅描述电压与电流的相对振幅，也描述其相对相位。当通过电路的电流是直流电时，电阻与阻抗相等，电阻可以视为相位为零的阻抗。
阻抗是指电路对交流电源的阻碍程度或抵抗程度。在电路中，阻抗是一个复数，由两个主要组成部分组成：电阻和电抗。电阻是指电路对电流的抵抗程度，它的单位是欧姆（Ω）。电阻只对电路中的交流电流起作用，对直流电流没有影响。电抗是指电路对交流电源的阻碍程度，它有两个分量：电感和电容。
信号完整性基础03:阻抗匹配(2)
1、传输线信号完整性的重要一环是阻抗匹配，它确保信号从源端到终端的完整传输。传输线的特性阻抗决定了信号能否顺利通过，理想情况是源端阻抗（Zs）与特征阻抗（Z0）相等，即源端串联匹配，这时信号仅受传输线损耗影响，反射系数无关。
2、阻抗匹配（Impedance Matching）：通过添加电阻或电容器件以确保输入和输出阻抗一致，减少反射。偏移（Skew）：信号在不同接收点的时间差异，影响同步性能。振荡（Oscillation）：信号波形的反复过冲和下冲，分为欠阻尼振铃（Ringing）和过阻尼环绕振荡（Rounding）。
3、信号完整性基本上是阻抗匹配的问题。而影响阻抗匹配的因素有信号源的架构和输出阻抗(output impedance)，走线的特性阻抗，负载端的特性，走线的拓朴(topology)架构等。解决的方式是靠端接(termination)与调整走线的拓朴。
4、②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。这时在负载阻抗上可以得到最大功率。这种匹配条件称为共轭匹配。如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
5、信号完整性是研究生的高速电路相关专业，阻抗匹配是信号完整性中的一部分，当然本科的话，电磁场与电磁波也会讲到一些皮毛。史密斯圆图主要是微波射频专业。
到此，以上就是小编对于传输线的特性阻抗z0=75的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
