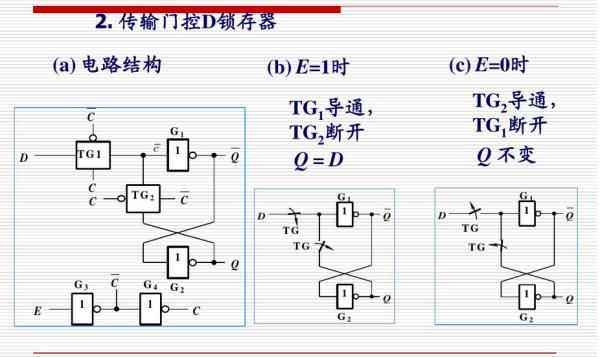

传输门控和逻辑门控锁存器的电路结构有何不同
1、锁存器把信号暂存以维持某种电平状态，只有在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号。通常只有0和1两个值。
2、锁存器同其所有的输入信号相关，当输入信号变化时锁存器就变化，没有时钟端；触发器受时钟控制，只有在时钟触发时才采样当前的输入，产生输出。 锁存器由电平触发，非同步控制。
3、简单锁存器描述：只有在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号。通常只有0和1两个值。典型的逻辑电路是D触发器。 由若干个钟控D触发器构成的一次能存储多位二进制代码的时序逻辑电路，叫锁存器件。
4、传输门控D锁存器用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
数值比较电路原理是什么
1、它的工作原理是，它接收两个输入数据字节，然后将它们的每一位进行比较，如果两个字节的每一位都相同，则输出一个“相等”信号，否则输出一个“不等”信号。
2、位比较器（8-bitcomparator）是一种数字电路，它可以比较两个八位二进制数的大小。它通常由两个八位数据输入端（A和B）和三个输出端（等于，大于和小于）组成。当输入端A的值等于输入端B的值时，等于输出端会被激活。
3、数字电路完成两个数的比较的基本逻辑是通过减法运算以及比较运算实现。在数字电路中，减法运算可以使用一种称为减法器的电气设备完成。
4、电路利用了1位数值比较器的输出作为中间结果。它所依据的原理是，如果两位数A1A0和B1B0的高位不相等，则高位比较结果就是两数比较结果，与低位无关。
5、比较器的工作原理基于比较器输入之间的电压差。当输入电压之间存在差异时，比较器会产生输出，否则它不会产生输出。比较器的输出通常是一个二进制信号，表示输入之间的关系。
6、运放比较器电路及原理运放比较器是一种电路，它可以比较两个输入信号的大小，并将结果输出为一个高低电平信号。它的原理是，当输入信号A大于输入信号B时，输出信号为高电平；当输入信号A小于输入信号B时，输出信号为低电平。

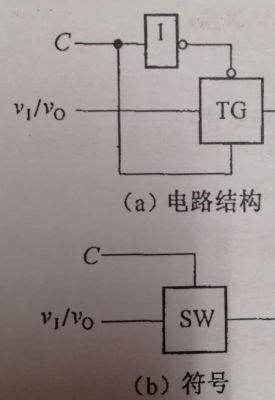

传输门是什么意思?有什么用?

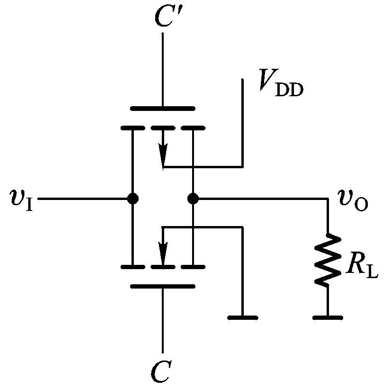

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。
而传输门（TG），主要指的是ASIC中的设计，就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，详细的资料可以在网上搜索下。
传输门。在边沿触发器电路结构中，反相器GG2和传输门TGTG2组成了主触发器，反相器GG4和传输门TGTG4组成了从触发器。当C为1时，将输入端的模拟信号整体传输之输出端，无损耗，C为0时门关闭。
常用的cmos集成门电路型号
1、下面我们来分别介绍一下以上4种CMOS集成电路。门电路 （1）4069（六反相器，也就是六个非门）反相器是执行逻辑“非”，也就是反相功能的逻辑器件，反相器也可以称为“非门”，如下图所示。
2、中、小规模数字IC中最常用的是TTL电路和CMOS电路。TTL器件型号以74（或54）作前缀，称为74/54系列，如74LS74F1854S86等。
3、．74HC–系列 54/74HC–系列是高速CMOS标准逻辑电路系列，具有与74LS – 系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。
4、异或门在计算电路及数字信号传输的纠错电路中有着广泛的用途。常用异或 门集成电路型号为74LS386，内含4个二输入端异或门电路。
5、非门是基本的逻辑门，因此在TTL和CMOS集成电路中都是可以使用的。标准的集成电路有74X04和CD4049。
6、单个门电路的功耗典型值仅为20mW，动态功耗（在1MHz工作频率时）也仅为几mW。 工作电压范围宽CMOS集成电路供电简单，供电电源体积小，基本上不需稳压。国产CC4000系列的集成电路，可在3~18V电压下正常工作。
分析下图中cmos传输门的边沿触发器的工作原理
而边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。
把2中的主从SR触发器中的SR触发器换成D锁存器，即可构成一个边沿触发器。
结构组成上 （1）主从触发器由主触发器和从触发器组成，且两个触发器的逻辑功能和同步RS触发器的逻辑功能完全相同。（2）边沿触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
到此，以上就是小编对于传输门电路的三种主要类型的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
