本篇目录：

1、共模Common Mode：共模信号是指相对于地面或参考点而言的信号。在一个差分信号中，共模信号是两个信号的平均值。差模Differential Mode：差模信号是指两个信号以相等但相反的幅度存在，相对于地面或参考点而言的信号。

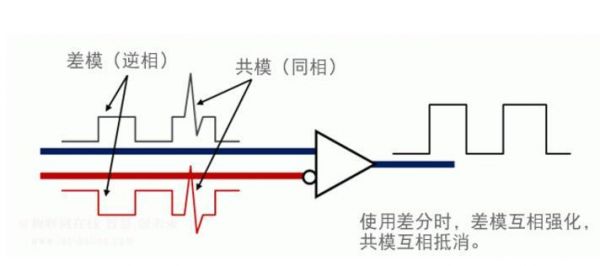

2、差模又称串模，指的是两根线之间的信号差值；而共模噪声又称对地噪声，指的是两根线分别对地的噪声。差模信号：大小相等，方向相反的信号，共模信号：大小相等。方向相同。

3、本质不同，差模又称串模，本质是两根线之间的信号差值；而共模噪声又称对地噪声，本质指的是两根线分别对地的噪声。

4、共模信号是作用在差分放大器或仪表放大器同相、反相输入端的相同信号。例如，平衡线对中引入到两个平衡端的噪声电压。另外一个例子是加在平衡线上的直流电压（例如：由于信号源与接收器之间的地电位差而产生的直流电平）。

5、差模信号是指两个相互独立的信号之间的差值，通常表示为两个信号分量之间的差值。共模信号是指两个信号组成部分相同或者相似的信号，通常表示为两个信号分量之和或平均值。

6、第一个输入3V，相当于15的共模+0.15的差模。第二个输入5V，相当于15的共模+（-0.15）的差模。这两种表示方法是等价的，这种表示方法在进行运算放大器分析时很有用。

本质不同差模又称串模，本质是两根线之间的信号差值；而共模噪声又称对地噪声，本质指的是两根线分别对地的噪声。特点不同差模信号的特点是幅度相等，相位相反的信号，而共模信号的特点是幅度相等，相位相同的信号。

共宽纳模和差模的区别如下：定义：共模Common Mode：共模信号是指相对于地面或参考点而言的信号。在一个差分信号中，共模信号是两个信号的平均值。

差模和共模的区别如下：差模信号与共模信号的区别在于它们所表示的信号来源和传输方式。差模信号和共模信号的定义差模信号是指两个相互独立的信号之间的差值，通常表示为两个信号分量之间的差值。

产生方式不同差模信号是由两根导线之间的电压差产生的，这种电压差是信号源通过这两根导线传输信号的一种方式。而共模信号则是由两根导线与地线之间的电压差产生的，是一种在信号传输过程中产生的干扰信号。

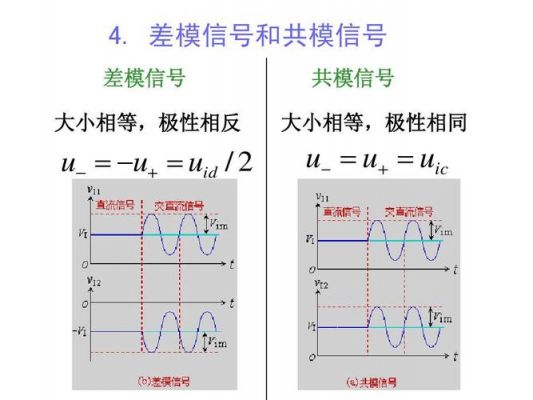

共模信号和差模信号是指差动放大器双端输入时的输入信号。共模信号：双端输入时，两个信号相同。差模信号：双端输入时，两个信号的相位相差180度。任何两个信号都可以分解为共模信号和差模信号。

本质不同，差模又称串模，本质是两根线之间的信号差值；而共模噪声又称对地噪声，本质指的是两根线分别对地的噪声。

差模信号是指两个相互独立的信号之间的差值，通常表示为两个信号分量之间的差值。共模信号是指两个信号组成部分相同或者相似的信号，通常表示为两个信号分量之和或平均值。

共模信号是作用在差分放大器或仪表放大器同相、反相输入端的相同信号。例如，平衡线对中引入到两个平衡端的噪声电压。另外一个例子是加在平衡线上的直流电压（例如：由于信号源与接收器之间的地电位差而产生的直流电平）。

这两个信号的共模部分是15V，差模部分是0.15V。第一个输入3V，相当于15的共模+0.15的差模。第二个输入5V，相当于15的共模+（-0.15）的差模。

到此，以上就是小编对于什么叫共模信号的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
