差分放大器可以放大什么信号

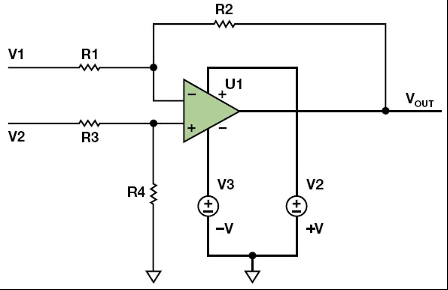

由于标准运算放大器有两个输入，反相和非反相，我们也可以同时将信号连接到这两个输入，从而产生另一种常见类型的运算放大器电路，称为差分放大器。
直流放大器一定是可以放大交流电的。交流电放大器电路中，一般有隔离直流的电容器的，所以交流的放大器是不能放大直流电的。差分放大电路为直接耦合的电路，既可以放大电流电，也可以放大交流电。
放大差模信号，抑制共模信号。简单的可以理解为对两个输入端输入信号变化的差异进行放大，对两个输入端输入信号的同步变化不响应。
因为很多系统在差分放大器的一个输入端输入输入信号，另一个输入端输入反馈信号，从而实现负反馈。常用于电机或者伺服电机控制，以及信号放大。
能放大差模信号。差动放大电路又叫差分放大电路，它不仅可以有效地放大差模信号，而且能有效地减小由于电源波动和晶体管随温度变化而引起的零点漂移问题，因而应用极其广泛。
求运算放大器构成的网络传递函数
1、这里的Z1和Z2分别为运算放大器的前端和后端等效电阻(权且不问这么说合不合理，能理解就行)，拿c题来说，即Z1=[R1/(C1*S)]/[R1+1/(C1*S)]，Z2=R2+1/(C2*S)，带入即可得到结果。
2、传递函数如此：U_out={1+ RCS/[(RCS+1)^2 ]} * U_in 这么看有些费力，就是U_out = U_in + （）U_in。()里的东西是低频有积分作用，高频低通滤波。
3、运放就是虚短虚断。如果是要你求传递函数，那么应该有电感电容这些原件的。这时候要根据运放的虚短虚断，结合电容电感的特性列出微分方程，然后两边拉氏变换求出传递函数。
4、传递函数是研究经典控制理论的主要工具之一。运算放大器（简称“运放”）是具有很高放大倍数的电路单元。在实际电路中，通常结合反馈网络共同组成某种功能模块。它是一种带有特殊耦合电路及反馈的放大器。
5、求解的时候，Vref参考电压要置零，就是接地，因为传递函数是交流通路。
6、传递函数 R2C1sUi(s)+Ui(s)R2/R1+Ui(s)/R1C2+Ui(s)C1C2+Uo(S)=0 G(s)=Uo(s)/Ui(s)=-1/[R2C1s+1/(R1C2s)+R2/R1+C1/C2]简介：运算放大器（简称“运放”）是具有很高放大倍数的电路单元。
运算放大器,求传递函数问题,
运放就是虚短虚断。如果是要你求传递函数，那么应该有电感电容这些原件的。这时候要根据运放的虚短虚断，结合电容电感的特性列出微分方程，然后两边拉氏变换求出传递函数。
设：A为电容C1中的电流，B为电阻R1中的电流，i(t)为RC2支路中的电流，则有i(t)=A+B。电流方向均为从左至右。各电容两端电压的初值为0。
这里的Z1和Z2分别为运算放大器的前端和后端等效电阻(权且不问这么说合不合理，能理解就行)，拿c题来说，即Z1=[R1/(C1*S)]/[R1+1/(C1*S)]，Z2=R2+1/(C2*S)，带入即可得到结果。
传递函数如此：U_out={1+ RCS/[(RCS+1)^2 ]} * U_in 这么看有些费力，就是U_out = U_in + （）U_in。()里的东西是低频有积分作用，高频低通滤波。
这个电路是一个比例-积分-微分调节器 Uc(s)/Ur(s)=K*[(1+R2C2s)(1+R1C1s)]/(R2C2s)，其中K=R2/R1 微分方程可以根据传递函数反推。
比例放大环节传递函数怎么求?
1、比例环节：比例环节是一种简单的线性环节，其传递函数形式为G_p(s)=K_p，K_p表示比例增益。它根据输入信号的大小直接输出一个与之成比例的输出信号。比例环节可以用于放大或衰减输入信号，并且不改变信号的相位。
2、比例环节的传递函数：是控制系统中的一种基本环节，它起着将输入信号转换成输出信号的作用。
3、根据运放的虚短虚断，结合电容电感的特性列出微分方程，然后两边拉氏变换求出传递函数。相关资料：传递函数是指零初始条件下线性系统响应（即输出）量的拉普拉斯变换（或z变换）与激励（即输入）量的拉普拉斯变换之比。
4、②列出微分方程；③初始条件为零，对各微分方程取拉氏变换；④求系统的传递函数。
5、惯性环节的传递函数是K/(Ts+1)，惯性环节当T → 0时可以等效为比例环节；当 T1时可等效为积分环节。阶跃响应前半段输出随时间变化，类似于积分环节；后半段达到稳态，不随时间变化，类似于比例环节。
6、可以通过以下公式求得：对于一阶系统，放大系数为传递函数的系数，即：放大系数=K=b/a其中，a和b是传递函数的系数。
到此，以上就是小编对于放大电路的传递函数的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
