数字基带传输系统预习报告(数字基带传输系统总结)

本篇目录:

基带信号眼图实验——matlab仿真

1、选用合适基带信号,发送滤波器为平方根升余弦滤波器,滚降系数为0.5,信道为加性高斯信道,接收滤波器与发送滤波器相匹配。要求观察接收信号眼图,并设计接收机采样判决部分,对比发送数据与恢复数据波形,并统计误码率。

2、matlab速率仿真中,基带速率是指数字基带信号传输速率。在数字信号的基带传输系统中,信息传输速率和占用的带宽是两个重要的系统性能指标。

数字基带传输系统预习报告(数字基带传输系统总结)-图1

3、Simulink 是MATLAB 中的一种可视化仿真工具,是实现动态系统建模、仿真和分析的一个集成 环境,广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。

4、随着TD-LTE和FDD-LTE牌照的先后发放,我国4G网络进入飞速发展期,其中核心技术LTE和LTE-Advance是*的移动通信协议之一,实现了真正的全球化,快速,全IP,保密的基带移动接入技术梦想。

5、培养发现问题、解决问题和分析问题的能力;学习matlab的使用;掌握基带数字传输系统的仿真方法;熟悉基带传输系统的基本结构;掌握带限信道的仿真以及性能分析;通过观察眼图和星座图判断信号的传输质量。

数字基带传输系统预习报告(数字基带传输系统总结)-图2

6、仿真主要采用MATLAB脚本文件编写程序。结果表明了该设计的正确性。

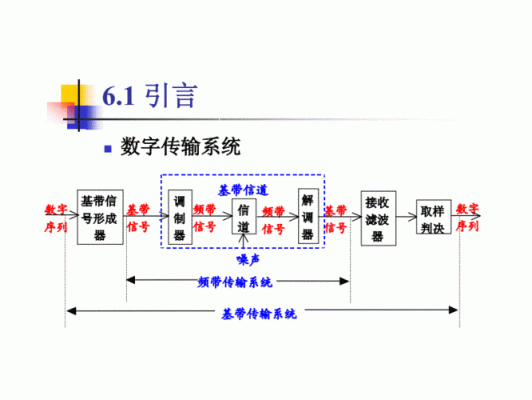

基带数字传输系统可以物理实现的方法

基带传输时,通常对数字信号进行一定的编码,数据编码常用三种方法:非归零码NRZ、曼彻斯特编码和差动曼彻斯特编码。后两种编码不含直流分量,包含时钟脉冲,便于双方自同步,因此,得到了广泛的应用。

关于基带数字信号表示,下面有一些常见的细节:对于传输数字信号来说,最常用的方法是用不同的电压电平来表示两个二进制数字,即数字信号由矩形脉冲组成。

数字基带传输系统预习报告(数字基带传输系统总结)-图3

采用频带传输系统可充分利用现有公用电话网的模拟信道,使其进行数据通信。频带传输的方法是,将“1和“0”,或正负脉冲所表示的数据基带信号,经调制器,变换为便于在通信线路上传输的交流信道信号进行传输。

频带传输:上面的传输方式适用于一个单位内部的局域网传输,但除了市内的线路之外,长途线路是无法传送近似于0的分量的,也就是说,在计算机的远程通信中,是不能直接传输原始的电脉冲信号的(也就是基带信号了)。

对于基带信号的传输,光机通常需要进行调制处理,将基带信号转换为适合光纤传输的光信号。常见的调制方式有直接调制和外调制,其中直接调制将基带信号直接调制到光信号上,外调制则使用外部调制器将基带信号和光信号进行耦合。

基带网中线路工作方式只能为半双工方式或单工方式。基带传输时,通常对数字信号进行一定的编码,数据编码常用3种方法:非归零码NRZ、曼彻斯特编码和差动曼彻斯特编码。

码型变换实验的逻辑产生原理

1、实验原理 1.编码规则 ①NRZ码 NRZ码的全称是单极性不归零码,在这种二元码中用高电平和低电平(这里为零电平)分别表示二进制信息“1”和“0”,在整个码元期间电平保持不变。

2、信号源产生原始的NRZ码,这是一种二进制编码形式,每一位代表一个比特(bit)。NRZ码输入到码型变换器中,设备接收原始的NRZ码以及一个位同步信号(BS)。

3、aml码型变换的实验原理:AMI编码规则就是遇到0输出0,遇到1则交替输出+1与-1。实验框图中编码过程就是将信号源经程序处理后,得到AMI-A1与AMI-B1两路信号,再通过电平转换电路进行变换,从而得到AMI编码波形。

到此,以上就是小编对于数字基带传输系统总结的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
