51单片机和计算机串口通信,不断收到乱码如何解决?
1、单片机发送的是ASCII码，所以，串口助手接收时，要显示字符型，即十六进制显示的选项不要打勾。
2、改进你的电源和开关电路，让其尽量减小这种影响。与上位机端的通讯要采用一定的协议，屏蔽干扰，这是最重要的。类似情况我也碰到过，因为就算在正常使用中，也有可能由于外界的因素造成干扰，所以一定要有协议。
3、单片机和电脑设置的波特率不一致。晶振性能较差，其频率很不稳定，导致波特率误差过大。
4、检查一下串口线，其他通信参数是否正确。或者更换一个其他串口软件验证一下，如SSCOM、格西烽火等都不错。
单片机串口调试的时候,为什么那个字符显示是乱码,十六进制显示就正常...
应该是波特率的问题，看看你的晶振是12m的还是10592，m的。
首先你的点阵式几乘几的？单屏貌似显示不了，16*16可现实一个汉字，汉字有专门的代码生成软件生成16进制代码。我给你两个当时做的点阵的程序，是mega8做的，用的是595串转并。你可以看下然后自行修改，程序是可以用的。
检查串口线，串口接口等物理连接；检查波特率等通信参数；不行就只能断点调试了，看看串口收来的对不对，收来放入缓存的又对不对。再有就是更换串口助手测试，看看是不是串口助手的原因。
求教,在Proteus中仿真atmega128单片机串口发送数据出错,一直是乱码
1、你的仿真图中的串口是用元件COMPIM吧，而且与单片机之间加了一个MAX232，如果是这样的话，就要把那个MAX232去掉，因COMPIM内已包含有MAX232，与单片机之间需要TTL连接。
2、串口波特率不匹配：请确保Proteus中的串口波特率与Arduino代码中的波特率相同。如果它们不匹配，则会发生通信错误，导致出现乱码。串口数据格式不正确：请确保Proteus中的串口数据格式与Arduino代码中的数据格式相同。
3、可能是电路图设计的问题导致仿真出错，例如元件连接错误、元件参数设置错误、电压信号源设置错误等。请仔细检查电路图的每个元件是否正确连接、元件参数是否设置正确。
4、主要原因是：proteus 仿真，要求先输出位选码，后输出段选码才行，否则显示就是乱码。
5、你的问题可能如下：大概是动态扫描的时间间隔太长了，通常动态扫描的时间间隔在1-2ms时间，如果时间太长就会出现闪烁的现象。
6、接收中断中，无需关闭中断可开启中断。尤其是开启中断可能导致中断嵌套，很麻烦！AVR会自动处理。发送程序中，DDRD无需设置。不能接收的话，可看看上位机的数据格式设置，应该采用N，8，1或N，8，2。

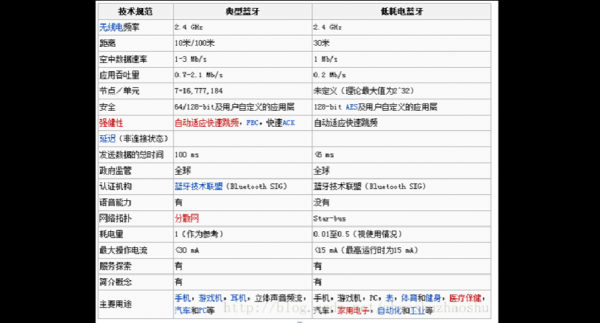

用HC-05蓝牙模块连接单片机,实现从单片机给HC05发送数据,再用手机接收...
1、把蓝牙模块当一个串口用，单片机编程类似于串口通讯就可以了。HC05需要设置成一个上从机，一个是主机。接有温度传感器的那块设置成从机，接有数码管显示的设置成主机，从机采集到数据向主机发送。
2、用HC-05蓝牙模块连接单片机，实现从单片机给HC05发送数据，再用手机接收...手机连接该蓝牙模块后，单片机就可以通过自带的串口发送数据给蓝牙模块，蓝牙模块再把数据发给手机。
3、将蓝牙模块RXD、TXD、GND、VCC分别与单片机的TX（单片机的串口发送脚）、RX（单片机串口接收脚）、GND、+5V相连接。打开手机蓝牙串口APP选择蓝牙HC-5。蓝牙模块的指示灯没有快闪，说明连接成功了。
51单片机直接驱动LED数码管感觉程序和硬件都没问题,却输出乱码,这是为...
1、乱码，重新做译码表就是了，只要能控制亮、灭就可以用。电路图是有点问题，电阻应该串到回路中，起到限流的作用。
2、你仔细观察一下数码管显示的情况，是没有稳定显示还是显示的不正常。是不是把共阴共阳弄反了，造成字段码表和电路不对应。还有就是检查走线。
3、硬件连接 是否 正确，应该是 Px0-A ， Px1-B ， Px2-C ， Px3-D ， Px4-E ， Px5-F ， Px6-G ， Px7-H，x 为显示共阳编码 所 连接端口 号 ，如果正确 就应该 软件问题，显示共阳编码没有问题 。
4、目测显示部分的函数存在问题。。你的程序没全呀。。
