本篇目录：
- 1、如何利用示波器画出幅频特性曲线?
- 2、在测量反相器电压传输特性曲线时,测得输入电压为0V时,输出电压为0V...
- 3、如何有双线示波器观测电压比较器中v1与v0之间的电压传输特性曲线
- 4、如何用示波器测定施密特触发器的电压传输特性曲线
- 5、元件的特性曲线在示波器荧光屏上是如何形成的

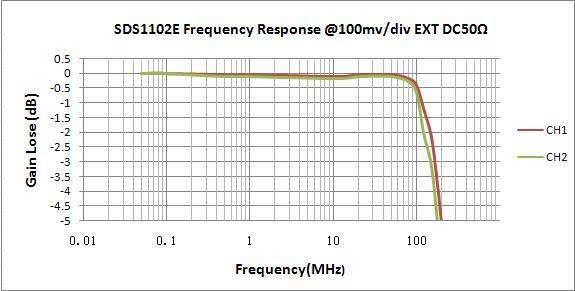

如何利用示波器画出幅频特性曲线?
1、对于低通滤波器，将函数发生器输出一个正弦波信号，并将该信号输入到滤波器的输入端。逐渐增加正弦波的频率，并记录输出信号的幅值和频率。最后，将幅值和频率绘制成图表，即可得到低通滤波器的幅频响应曲线。
2、幅频特性与相频特性的测量方法：固定信号发生器输出信号幅值，仅改变频率，测量被测电路的输出信号幅值，比较、记录数据。固定信号幅值，改变频率，用示波器测输出信号与输入信号之间的相位差，记录数据。
3、利用数字示波器测量信号的周期和振幅：介入示波器，显示信号曲线的长短格就是周期，上下幅度就是振幅。
4、利用李沙育图形和频率之间的关系，可以进行精确的频率比较以确定被测信号的频率。方法是分别通过李沙育图形绘制水平线和垂直线。绘制的水平线不应穿过图形的相交点或与之相切。
在测量反相器电压传输特性曲线时,测得输入电压为0V时,输出电压为0V...
电压传输特性曲线的测量，要先得出输入输出阻抗，也可以跟距负载求出阻抗，然后再测量。
第一个问题可以考虑使用一个电压比较器，将输入信号与参考电压进行比较，当输入信号小于参考电压时输出高电平，大于等于参考电压时输出低电平。
有的运放有调零引出端如本实验用到的741，其调零电路如下图所示，调节电位器RW ，可使运放输出电压为零。也有的运放无调零引出端，需要在同相端或反相端接一定的补偿电压来实现。
这个特性在数据表中通常以VOS给出。VOS被等效成一个与运放 反相 输入端串联的 电压源 。必须对放大器的两个输入端施加差分电压，以产生0V输出。VOS随着温度的变化而改变，这种现象称为漂移，漂移的大小随时间而变化。
而Vi=-3V时，V+=0V（串联电阻R1=R2=10千欧）；Vi-3V时，V+0V；Vi-3V时，V+0V。因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。
如何有双线示波器观测电压比较器中v1与v0之间的电压传输特性曲线
1、电压测量的方法有两种，分别是直接测量法和间接测量法两种。直接测量法就是用相应的仪表测量，然后直接读出被测参量的电压值。
2、该测定方法如下：准备示波器和信号发生器：连接示波器和信号发生器到电路中。将信号发生器的输出连接到施密特触发器的输入端，将示波器的探头连接到施密特触发器的输出端。
3、使用示波器测定施密特触发器的电压传输特性曲线的方法是双踪显示，具体步骤如下：将两路信号在示波器上调到一起，其中一路显示输入信号，另一路显示输出信号。调整示波器，尽量把波形展开一些，以更清楚地观察波形。
4、使用示波器双踪显示。用示波器测定施密特触发器的电压传输特性曲线的方法是使用示波器双踪显示，一路显示输入，一路显示输出。把两路信号在示波器上调到一起，输出发生跳变的瞬间读取输入信号的幅值，就可达到上下阈值电压。
5、LED电源需要的示波器一般都是频率不高的示波器，示波器的探针有一个红色的笔针接你要测量的地方，黑色的架子是电压参考接口，一般接地。示波器屏幕中央的横线是0V的位置，根据你示波器幅度调节旋钮，对比出测量的电压值。
如何用示波器测定施密特触发器的电压传输特性曲线
该测定方法如下：准备示波器和信号发生器：连接示波器和信号发生器到电路中。将信号发生器的输出连接到施密特触发器的输入端，将示波器的探头连接到施密特触发器的输出端。
使用示波器双踪显示，一路显示输入，一路显示输出。把两路信号在示波器上调到一起，输出发生跳变的瞬间读取输入信号的幅值，就可达到上下阈值电压。双踪显示的时候，尽量把波形展开一些，会看的更清楚。
直接测量法简单易行，但误差较大。产生误差的因素有读数误差、视差和示波器的系统误差（衰减器、偏转系统、示波管边缘效应）等。2．比较测量法 比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。
触发器控件可用于触发示波器测量，以便在正确的时间显示信号。扫描速度控件可用于调整示波器显示信号的速度和时间尺度。在测量期间，示波器将显示电压随时间变化的波形图。这可用于分析信号的特性，例如振幅，频率和相位。
可以分别用示波器的电流探头和电压探头测量其电流时间曲线和电压时间曲线，相乘就是功率时间曲线。
它可以把被测电压信号随时间变化的规律，用图形显示出来。使用示波器不仅可以直观而形象地观察被测物理量的变化全貌，而且可以通过它显示的波形，测量电压和电流，进行频率和相位的比较，以及描绘特性曲线等。
元件的特性曲线在示波器荧光屏上是如何形成的
示波器显示时域内的电压信号，也就是电压信号随着时间的变化。一般示波器有显示IV的功能，你可以看一下说明书。
示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。
根据示波器分类有所不同。模拟示波器是属于早期的示波器，主要基于阴极射线管（也叫显像管，曾广泛应用于早期的电视机、显示器）打出的电子束通过水平偏转和垂直偏转系统，打在屏幕的荧光物质上显示波形。
到此，以上就是小编对于示波器曲线怎么看的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
