本篇目录：
为什么开路传输线可以等效电容电感的阻抗
1、传输线终端短路和终端开路时的阻抗变换。传输线终端短路和终端开路时的阻抗变换终端短路的传输线和终端开路的传输线可以等效为电感和电容，这一点在射频电路中非常重要。
2、直流稳态电路：电容相当于开路，电感相当于短路，剩余的电路根据戴维南定理求解。
3、例如。在分析多回路退耦问题的时候。就需要画出每一段的电阻与电感（电线的等效模型）。到于图上画几个，应该具体需要分析的内容有关。很多时候为了分析方便把电路的电阻电感电容都参数集中在一起，其他地方用理想导线代替。
4、输电线路的等效电阻：输电线路是电力系统中的重要组成部分，其阻抗特性直接影响到电力系统的稳定性和效率。通过计算输电线路的等效电阻，可以评估线路的传输性能，为线路的设计和运行提供依据。

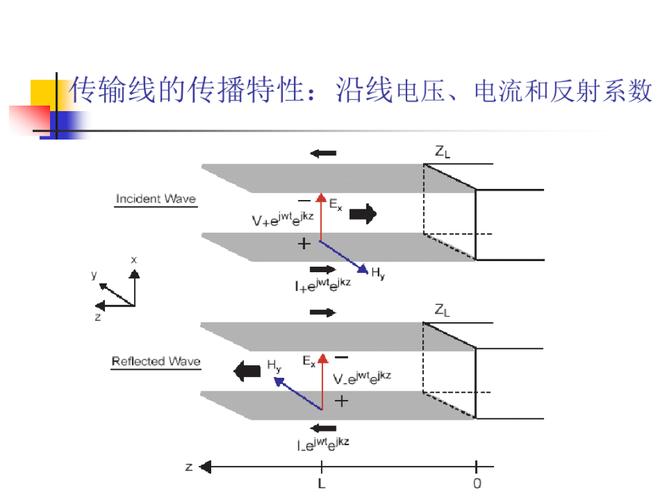

5、这里所说的电感性或者是电容性一定是短线，传输的电高频的正弦信号！你想呀，正弦信号在传输线上传输时，如果到了终端线断了。如果此时信号刚好在正弦的零点那它肯定就没有反射回波。
等效电容是指什么?
等效电容：是说多个电容或一个电路或一个电子器件，在特定的电路所体现出来电容性，可以用电容的量来衡量它的容性大小。表征固态电子器件电特性的电路模型。
等效电容 在很多情况下都是指的电路板上的一部分连接线(覆铜板上的导电条)之间所存在的分布电容，这种分布电容对电路中的某些高频工作电路所产生的影响，就“等效”于在电路中存在着一个实际的电容一样。

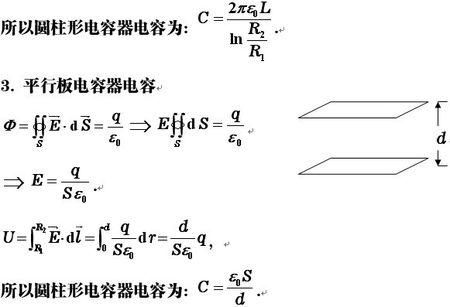

电容器的电容量公式、并联电容器的等效电容量公式、串联电容器的等效电容量公式。电容器的电容量公式：C=Q/V。
等效电容是可以互相替代的电容，某些参数不一样，但综合起来效果差不多的电容；而等值电容，则强调某些技术参数是要一样。比如有些驱动需要24V电源，且指定只能使用24V的电源而不能使用36V或者48V的。这个时候就应该说等值了。
对地等效电容是指带电体与大地形成的电容，通常是输电网络和大地形成的电容。电压高于承受电压时，高电压有可能会将电容中的电介质击穿，损坏电容器。
《等效》在电子学中来说在本电路中起到基本一样功能的意思，那么等效电容就是它不是原电路需要的电容，但这电容可以在此电路中发挥原电路需要的电容的作用。
什么是输电线路的电容效应?
即空载线路上的电压高于电源电压，这就是空载线路的电感一电容效应所引起的工频电压升高，简称电容效应。
由于输电线路的对地电容引起的末端电压升高现象，尤其当输电线路长度是波长的四分之一时最严重，也称四分之一波长谐振。这种现象在电力系统中会引起过电压，破坏绝缘，应引起重视。
因为距离输电线路空载或轻载时由于线路容抗大于线路感抗，在电源电动势的作用下，线路中通过的电容电流在感抗上的压降将使容抗上的电压高于电源电动势，即空载线路上的电压高于电源电压，致使沿线电压分布不均，末端电压最高。
输电线路首端电压与末端电压之间的关系是互补。首末端的电压相位差只与有功功率的传输有关，有功功率的留过会导致相位的滞后。线路即使空载，线路还是有阻抗的，也就是有有有功功率的传递和损耗。
电感-电容”效应，简称电容效应。对于分布参数电路，当末端空载时，一定条件下，首段的输入阻抗为容性，计及电源内阻抗的影响（感性）时，由于电容效应不仅使线路末端高于首段，而且使线路首末端电压高于电源电动势。
均匀传输线为什么等效电导电容并联
1、采用并联电容补偿，是线路与负载的连接方式决定的：在低压线路上（1KV以下），因为用电设备大多数是电机类的，都是感性负载，又是并联在线路上，线路需要补偿的是感性无功，所以要用电容器并联补偿。串联无法补偿。

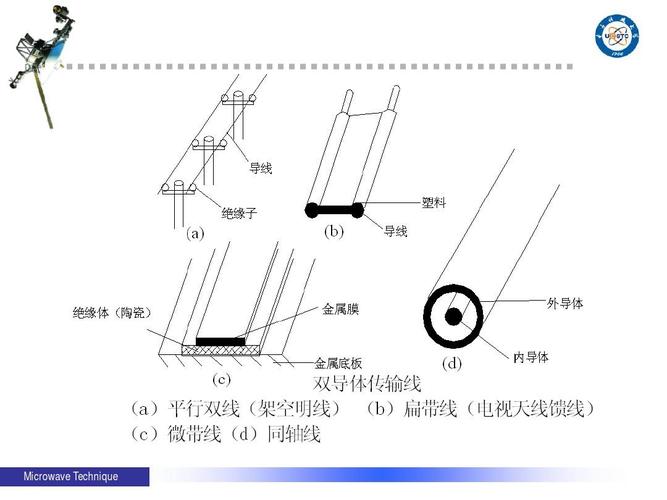

2、均匀传输线在某些情况下可以被等效为平行双线，这是基于传输线的特性和电磁理论的推导。均匀传输线是一种特殊的导线结构，由两个导体（通常是金属导线）以相等的间距平行排列，且被绝缘材料包围。
3、在低频的时候由于阻抗比较大所以一般不考虑（X=1/(WC）)，但是在高频电路中，它的阻抗变小，就必须要考虑公布电容对电路的影响。这也是要尽量减少公布电容的原因。对电感线圈来说公布电容也是一个非常重要的特性参数。
4、并联 实际的电容器的漏电对电路的影响可以用电阻来等效，这个等效电阻并联于电容两端。
5、导线可以看作电容器的一个极板，大地可以看作电容器的另一个极板，导线和大地就形成一个大的电容器。如果把每一小段导线看作一个极板，把对应的一小段大地看作另一个极板，则这一小段导线对地之间就形成一个小电容器。
输电线路为什么会存在电容效应?
1、输电线路首端电压与末端电压之间的关系是互补。首末端的电压相位差只与有功功率的传输有关，有功功率的留过会导致相位的滞后。线路即使空载，线路还是有阻抗的，也就是有有有功功率的传递和损耗。
2、输电线路的电容效应：在集中参数L、C串联电路中，如果容抗大于感抗，电路中将流过容性电流。电容上的电压等于电源电动势，加上电容电流流过电感造成的电压升，这种电容上的电压高于电源电动势的现象。
3、是这样的，这个电容对于输电电路来讲，可以是旁路电容，对交流电形成直接对地的通路，交流电能直接通过大地形成回路，这一部分电能就不能到达输电目的地，所以形成了漏电。
4、由于输电线路的对地电容引起的末端电压升高现象，尤其当输电线路长度是波长的四分之一时最严重，也称四分之一波长谐振。这种现象在电力系统中会引起过电压，破坏绝缘，应引起重视。
5、在输电线中因为传送地点的遥远，所以输电线的长度相当地长；而输电线是并架、并行在一起的；此时这两根输电线就相当电容器的两块导电电极，因此随着输电线的距离不断加长，在输电线的电容效应就越明显。
6、发电机中的直轴增磁电枢反应加强（或直轴去磁电枢反应减弱），相当于发电机的磁场得到加强，发出的电压就会升高。
到此，以上就是小编对于传输线等效电效电感电容计算的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
