传输门的逻辑功能
1、传输门和反相器在逻辑功能上有本质区别，分别用于数据传输和信号反转。传输门是数字电路中用于传递输入信号到输出端的元件，没有对信号进行逻辑运算或反转。它简单地将输入信号复制到输出端，通常用于数据传输。
2、与非门的逻辑功能是与门和非门的叠加，有多个输入和一个输出。与非门是与门和非门的结合，先进行与运算，再进行非运算。与非运算输入要求有两个，如果输入都用0和1表示的话，那么与运算的结果就是这两个数的乘积。
3、与门、或门和非门是电子电路中基本的逻辑门，它们的逻辑功能如下：与门：当所有的输入都为高电平时，输出为高电平；否则，输出为低电平。与门的逻辑符号如概述图所示，其中所有输入和输出的逻辑状态均为“1”。
4、CMOS传输门：又称模拟开关 所谓传输门（TG）就是一种传输模拟信号的模拟开关。
5、常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。与门：实现逻辑“乘”运算的电路，有两个以上输入端，一个输出端(一般电路都只有一个输出端，ECL电路则有二个输出端)。
【判断题】传输门的输出只有低电平、高电平和高阻三种情况?
高电平逻辑1，过电阻下拉到地是逻辑0，二者与非，输出的是逻辑1，也就是输出高电平。
三种状态：高电平，低电平，高阻态（就是高阻抗（电阻很大，相当于开路））。三态指其输出既可以是一般二值逻辑电路，即正常的高电平（逻辑1）或低电平（逻辑0），又可以保持特有的高阻抗状态。
三态是指：高电平、低电平、高阻态。三态门有三种输出状态：输出高电平、输出低电平和高阻状态，前两种状态为工作状态，后一种状态为禁止状态。值得注意的是，三态门不是具有三种逻辑值。
你所说的传输门它的输出可以是一个电压范围（比如输入1v输出就是1v），有些芯片用正负电源供电，还能传输可正可负的电压信号（输入-1v输出-1v）。
为什么传输门能传播模拟信号,可以当模拟开关使用,而三态门不能传输模拟...
1、你所说的传输门它的输出可以是一个电压范围（比如输入1V输出就是1V），有些芯片用正负电源供电，还能传输可正可负的电压信号（输入-1V输出-1V）。

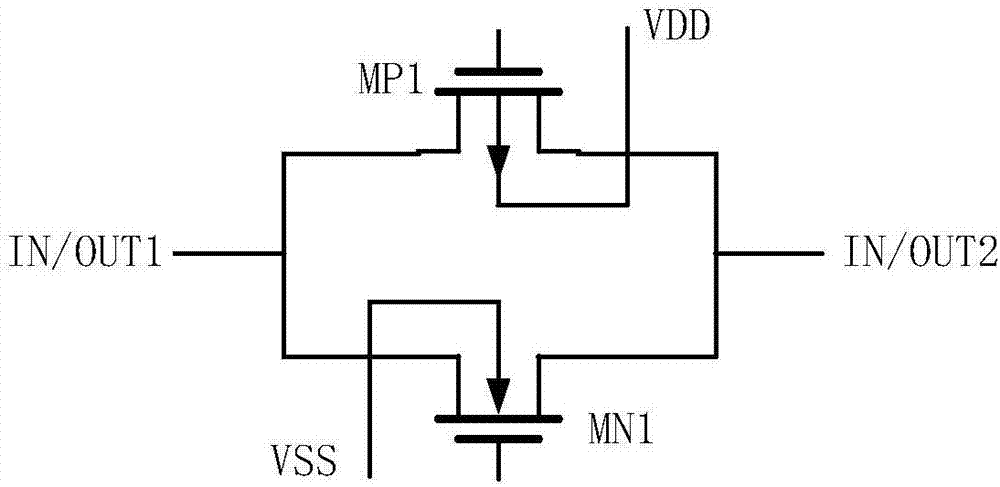

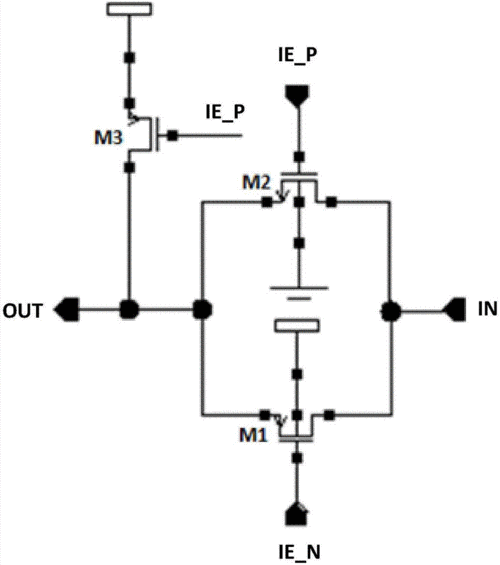

2、而传输门（TG），主要指的是ASIC中的设计，就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，详细的资料可以在网上搜索下。

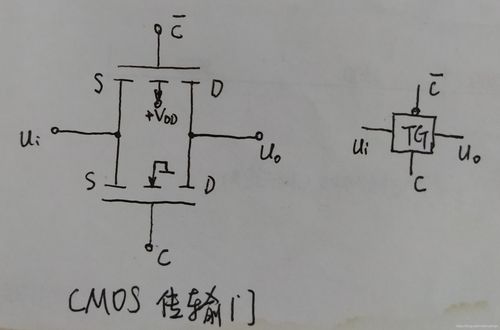

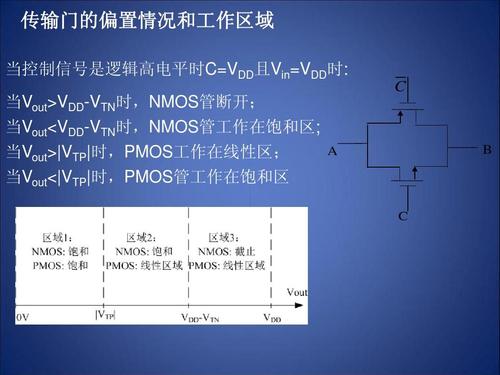

3、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
4、传输门相当于一个双向模拟开关不对的。传输门相当于是一种传输模拟信号的模拟开关，并不是双向模拟开关。传输门就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。
5、三态与门相当于一个可控的（逻辑）开关，传输门相当于一个可控的（模拟）开关。解释：与门只能输出高/低电平，无法准确传输连续的模拟电压信号，因此只能是B。
fpga内部开关用什么实现?三态门和传输门有什么区?
1、你所说的传输门它的输出可以是一个电压范围（比如输入1V输出就是1V），有些芯片用正负电源供电，还能传输可正可负的电压信号（输入-1V输出-1V）。
2、那么这个时候，在你IO口前部的IO区，quartus会自动给你生成一个三态门。第五个是Vref Group：这个Group是bank内部的细分区域，因为一个bank可能多达60个脚。为了快速定位，你可以利用这个vref group来找到某个管脚。

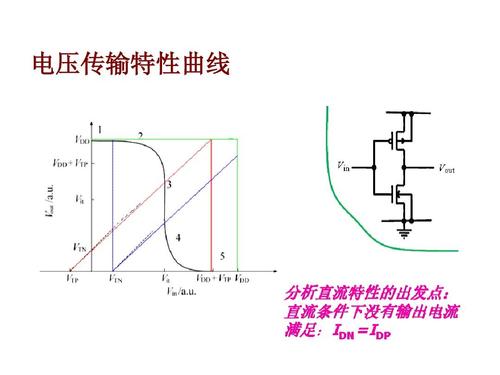

3、cmos反相器加传输门就组成三态门了，不知道你要几选一的，可用CD4051，CD4052，CD4053，CD4066。把反相器输出和模拟开关通道串联起来，控制模拟开关的选通电平就可。
