本篇目录：
- 1、IIC总线的C51程序中的个别指令的问题?
- 2、spi总线和i2c总线的区别
- 3、单片机中如何选用SPI、UART和IIC/SmBus?有谁知道他们的传输速度和应用场...
- 4、iic转USB线
- 5、请问工业上用的can总线传输距离为多少?
- 6、IIC通信协议
IIC总线的C51程序中的个别指令的问题?
IIC总线时序 在IIC总线传输过程中，将两种特定的情况定义为开始和停止条件（如图1）：当SCL保持“高”，SDA由“高”变为“低”时为开始条件；SCL保持“高”，SDA由“低”变为“高”是为停止条件。
在主机发送应答信号后，把数据总线拉高，就是为了下一步检测从机的应答信号，这程序是连续的，既然前面的程序已经拉高了，准备检测从机的应答信号了，就不用再拉高一次啦，如果你愿意再拉一次也行啊。
IIC总线的时序，好像是：最高频率在400KHz。单片机指令的执行时间，速度快，所以要加延时。停止函数，是在SCL=1期间，SDA出现上升，那么SDA先要为0，这个0，要在SCL=0实现。
在IIC上除了开始，停止和重复开始外，所有数据都在在时钟的低电平变化的，也就是为高后，数据就应该稳定了。
反观你的代码，ACK中强加Delay不是不行，但很难做的通用兼容。建议考虑判断Sda状态，同时需要有错误退出机制。最后，你还是再看下I2C Specification 吧，另外，I2C总线是OC门，注意这个特点，应用很灵活。
spi总线和i2c总线的区别

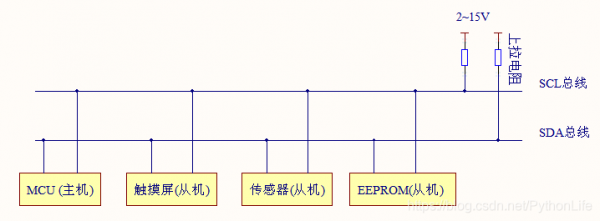

硬件结构不同：IIC：IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。
NSPI总线和I2C总线是两种不同的通信协议，它们的主要区别在于其设计的目的和特性。NSPI总线通常用于高速数据传输和大容量存储器的访问，而I2C总线则更适合连接低速设备和传感器。
第二，区别在电气信号线上：SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。SPI总线可以实现多个SPI设备互相连接。
IIC总线速度为从0Hz到4MHz。它没有SPI 那样快，但对于系统管理器件如温度传感器来说则非常理想。IIC 存在系统开销，这些开销包括起始位/停止位、确认位和从地址位，但它因此拥有流控机制。
I2C总线是一种简单、双向二线制同步串行总线，它只需要两根线即可在连接于总线上的器件之间传送信息。基本协议不同 串口进行通信过程至少涉及三个层次的协议：物理层协议、数据路层协议和应用层协议。
i2c总线为两线式串行总线；SPI总线的基本信号线为3根传输线，即SI、SO、SCK；而can总线则属于现场总线，多用于 车辆或工业设备上的通讯 。不单单是协议不一样，通讯距离、物理连接也有区别。
单片机中如何选用SPI、UART和IIC/SmBus?有谁知道他们的传输速度和应用场...
1、SPI：SPI(SerialPeripheralInterface)是MOTOROLA公司提出的同步串行总线方式。高速同步串行口。3～4线接口，收发独立、可同步进行.因其硬件功能强大而被广泛应用。在单片机组成的智能仪器和测控系统中。
2、SPI：高速同步串行口。3～4线接口，收发独立、可同步进行 UART：通用异步串行口。
3、UART就是两线，一根发送一根接收，可以全双工通信，线数也比较少。数据是异步传输的，对双方的时序要求比较严格，通信速度也不是很快。在多机通信上面用的最多。
iic转USB线
首先，usbcan-iic接线需要在数据连接线塞入凤凰端子接口深处以后。其次，反方向逆时针拧端子上方的螺丝。最后，直至拧紧到端子接口夹住数据连接线不掉落为止。
先右击我的电脑，打开设备管理器。找到无法识别的设备，USB转IIC。先找到这个设备。右击这个驱动，然后再点击更新驱动程序，进行驱动程序安装。
USB的通信都是由主机发起的，这一点与IIC协议是类似的。USB使用差分传输模式，有两条数据线，分别是：USB数据正信号线，USB Data Positive，即USB-DP线，简写为D+。
应该是USB MASS Driver 什么的。USB ROOT HUB 就是USB的扩展接口。
SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，还有数字信号处理器和数字信号解码器之间。
高电平，指的是与低电平相对的高电压，是电工程上的一种说法。在逻辑电平中，保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于输入高电压（Vih）时，则认为输入电平为高电平。
请问工业上用的can总线传输距离为多少?
1、CAN的直线通信距离最远可达10km（传输速率5Kbps以下）。
2、不会对通信线路造成拥塞通信距离最远可达10KM(速率低于5Kbps)速率可达到1Mbps(通信距离小于40M）CAN总线传输介质可以是双绞线，同轴电缆。
3、通信距离：CAN协议的通信距离受到限制，一般只能达到40米左右。CAN FD通过使用双绞线和提高信号传输质量，将通信距离扩展到了1200米，极大地提高了通信的稳定性和可靠性。
4、告诉CAN 只能传输400米，低速总线传输距离为1Km CAN总线差分传输，抗干扰能力比较好。为什么就不太清楚了，使用者只要注意传输距离就可以了。
5、可以，CAN总线信号转成光纤信号需要中间的网关参与，讲CAN总线信号无损转换成光纤信号传输，从而延长CAN总线通信距离。
IIC通信协议
IIC通信协议采用2条信号线，1条时钟线（SCL）和1条数据线（SDA），属于串行半双工通信。标准模式的传输速率为100Kb/s，快速模式为400Kb/s。总线上可以接多个从设备，从设备的地址必须不同。
你去看一下IIC的协议。发送8个地址位或者数据位后，会由从机返回一个信号 在协议中成为ACK。ACK=0时，表明主机和从机通信正常，ACK=1时，即NACK 表示从机无应硬件连线错误或者时序错误，也有可能是地址错误。
就是电子爱好者的手工活。电子制作、嵌入式系统最常用总线I2C在创客制作或是嵌入式系统中，我们经常在各种通讯模块上看见支持UART，SPI，IIC通信协议等等的字眼。IIC（I2C）就是其中一种应用非常广泛的通讯协议。
到此，以上就是小编对于iic总线的数据传输的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
