iic的数据传输
在I2C总线传输过程中，将两种特定的情况定义为开始和停止条件（见图3）：当SCL保持“高”时，SDA由“高”变为“低”为开始条件；当SCL保持“高”且SDA由“低”变为“高”时为停止条件。开始和停止条件均由主控制器产生。

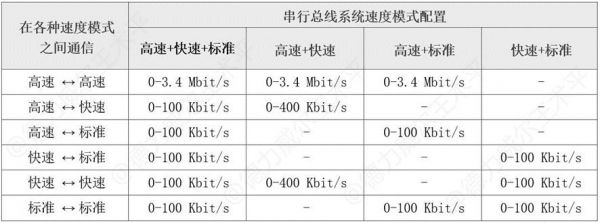

连接到相同总线上的IC数量只受总线最大电容的限制，串行的8位双向数据传输位速率在标准模式下可达100Kbit/s，快速模式下可达400Kbit/s，高速模式下可达3．4Mbit/s。
简单说一下吧，就是SDA控制权在切换过程时需要一点时间，不是无缝衔接。切换间隔时间内，SDA被外部上拉拉高电平导致的。这个不影响通信，就是波形不完美。如果MCU时用IO模拟IIC通信协议的话，这个问题可以轻松解决。
I2C产生应答后SDA和SCL应为什么状态
1、数据传输必须带响应，相关的响应时钟脉冲由主机产生。在响应的时钟脉冲期间发送器释放SDA 线（高）。在响应的时钟脉冲期间，接收器必须将SDA 线拉低，使它在这个时钟脉冲的高电平期间保持稳定的低电平。
2、sda是双向数据线，scl是时钟线。sda是双向数据线，scl是时钟线SCL。在I2C总线上传送数据，首先送最高位，由主机发出启动信号，sda在scl高电平期间由高电平跳变为低电平，然后由主机发送一个字节的数据。
3、这个I2C的协议决定的。当你发送完数据之后，将SCL（时钟线）和SDA（数据线）同时置高，等待应答信号，应答信号就会将SDA的电平变低，从而实现应答的效果。
4、主机接收应答时，sda输出高阻态，芯片外接上啦电阻，从机输出ack时输出低电平，把sda拉低，这个低电平就会输入进主机。
5、I2C 总线是一种串行数据总线，只有二根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。在I2C 总线上传送的一个数据字节由八位组成。总线对每次传送的字节数没有限制，但每个字节后必须跟一位应答位。
6、A.I2C总线总线的SDA和SCL两条信号线同时处于低电平时，规定为总线的空闲状态。B.起始信号：当SCL为高期间，SDA由高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号。
I2c发送数据正常,接收数据全是FF,单步调试发现给从芯片发寄存器地址时...
M.MCS—51单片机串行口发送/接收中断源的工作过程是：当串行口接收或发送完一帧数据时，将SCON中的A。RI或TI置0 ，向CPU申请中断。M.MCS—51单片机串行口发送数据的次序是下述的顺序A。(1)(3)(2)(4)。
启动时只出现版权画面，初始化字格式为(XXX)，然后进程结束。
从机可能在发送数据时需要提前准备数据，并可能校验CRC，这个时间可能会比较长，超出了设定的频率。一般人写的程序非常死板，不考虑从机的性能和移植性，加入的时序延时可能这个从机可以正常通讯，换一个从机就傻眼了。
你用了芯片的SPI接口模块，是硬件资源，程序不需要干预SPI的工作过程，SPI的工作完全由硬件 模块完成，软件只需要设定SPI接口相关的寄存器。
单片机I2C总线应答信号的疑问
1、以标准IC总线来说，如果没有收到应答信号，会认为当前会话失败；一般主机应当重新发起会话的。
2、主机的应答一般是程序控制的，如果要结束总线，可以给也可以不给应如果要继续读数据，就必须给出应
3、应答信号SDA是在SCL的上升沿变化为0的；读操作的应答信号和写操作的应答信号都由从设备驱动。可参考“I2C总线协议规范”，网上搜一下即可。
4、你的理解，个人感觉就是没仔细看过IIC协议，建议在文库里看看IIC协议。IIC协议从程序上讲包含：初始化总线，启动总线，停止总线，总线读一个字节，总线写一个字节，总线应只要一个一个搞清楚了，就能操作IIC总线。
5、I2C总线理解上的难点就是在于 ACK和NACK的使用上，估计你就没看明白I2C协议。
求解!!!89C51模拟的I2C通信中的应答信号和非应答信号的SDA和SCL怎么变化...
1、如果是89C51要和其他设备通讯，要看通讯设备的通讯要求，下面是接触得较多的用法：从机给ACK表示让主机继续发送数据，NACK表示不接收了，让主机给STOP信号。
2、非应答就是SDA为高电平.i2c传输的要点就是： 传输一个字节 后面必然紧跟一个响应信号.这个响应信号可能来自主机，或者是从机，具体是谁，就要看传输方向。
3、sda是双向数据线，scl是时钟线SCL。在I2C总线上传送数据，首先送最高位，由主机发出启动信号，sda在scl高电平期间由高电平跳变为低电平，然后由主机发送一个字节的数据。
4、主机接收应答时，sda输出高阻态，芯片外接上啦电阻，从机输出ack时输出低电平，把sda拉低，这个低电平就会输入进主机。

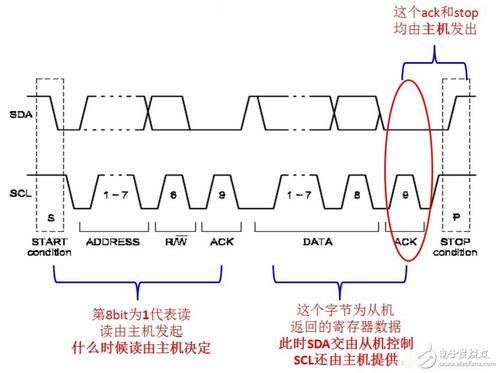

5、图1列出I2C总线上几个基本信号的时序。图1中包括起始信号、停止信号、应答信号、非应答信号以及传输数据“0”和数据“1”的时序。
6、应答信号的流程是，单片机发完8Bit数据后把SDA拉高-I2C芯片把SDA拉低-单片机收到ACK信号，而非应答信号则不会被拉低。你的意思我明白，反过来也可以，就是一个标准而已，不都是人定的嘛。
到此，以上就是小编对于i2c的传输速率的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
