本篇目录：
知识点:双端输入双端输出差分放大电路的分析-教学文稿.
在分析差分电路时，首先需要理解的是差分电路的电路构型。然后要关注的是差分放大电路双端输入双端输出的差模分析。
电路的输入级是采用NPN型晶体管的恒流源式差动放大电路。差动放大电路在直流放大中零点漂移很小，它常用作多级直流放大电路的前置级，用以放大微笑的直流信号或交流信号。
差分放大电路有差模和共模两种基本输入信号，由于其电路的对称性，当两输入端所接信号大小相等、极性相反时，称为差模输入信号；当两输入端所接信号大小相等、极性相同时，称为共模信号。
双端输入求差放大电路的特点及性能如下：特点：双端输入也称为差动输入，意味着电路有两个输入端，分别为正相和负相输入端，求差放大该电路通过对两个输入信号进行差分运算，输出信号是两个输入信号的差值的放大结果。
，虚短并非真正的短路，而是V+&V-=0V，其电位与地相等。
如何仿真得到运放的负载电容
Step 1： 确定负载器的额定阻抗。负载器可以是电阻、电感或者带有复杂阻抗特性的负载器，需要根据具体情况确定。Step 2： 确定放大器输出端的输出电阻。

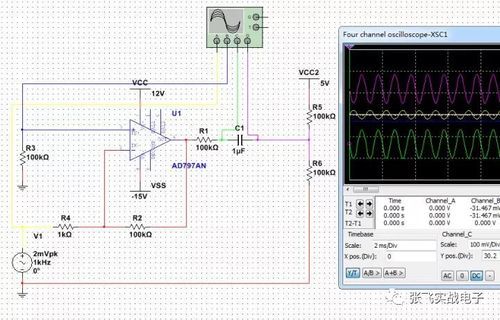

打开multisim。在菜单栏上点击“工具”选项。在弹出的副菜单中选择“电路向导”里的运算放大器向导选项。在弹出的调整框里设置你所需要的参数，然后点击验证。验证完毕后，点击搭建电路。
对于实际的运放而言，按说是不应该改它的参数的。如果一定要改，可以双击打开元件特性窗口，单击edit model，就可以看到参数里，是以子电路的形式建模的，里边有电容。但是不是一个，把模型研究透了才能改。
在运放电流检测中，若电路中存在负载电容，会影响其检测结果。这是由于在电路中加入负载电容后，负载电容会对电压进行积分或微积分，因此会有额外的电流流入负载电容。
+△C（PCB上电容）经验值为3至5pf。因此，晶振的数据表中规定12pF的有效负载电容要求在每个引脚XIN与XOUT上具有22pF（2*12pF=24pF=22pF+2pF寄生电容）。两边电容为Cg，Cd，负载电容为Cl，cl=cg*cd/(cg+cd)+a。
运放差分放大电路原理是什么
差分放大电路又称为差动放大电路，当该电路的两个输入端的电压有差别时，输出电压才有变动，因此称为差动。差分放大电路是由静态工作点稳定的放大电路演变而来的。
差分放大器是典型的直流放大电路基本形式，是运算放大器的前级电路，主要的特点是具有抑制零点漂移作用，是放大直流信号和缓慢变化信号的电路。一个直流放大器，可以放大差模输入信号。 大小相等 极性相反的信号加在两个输入端。
差分放大：运算放大器的基本原理是差分放大器。它具有两个输入端口：非反相输入端（+）和反相输入端（-）。当输入信号加到非反相输入端时，放大器会放大这个信号，同时通过反相输入端引入一个与输入信号相反的放大信号。
差分放大电路是一种电路，它可以将两个输入信号之间的差异（差分）放大。它通常由两个放大器组成，每个放大器都对一个输入信号进行放大。输出信号是两个放大信号之差。
差分放大电路有差模和共模两种基本输入信号，由于其电路的对称性，当两输入端所接信号大小相等、极性相反时，称为差模输入信号；当两输入端所接信号大小相等、极性相同时，称为共模信号。
差分放大器的工作原理是通过两个输入端（通常称为正端和负端）的差别进行放大，将微弱的差别信号放大到较大的电压值。
运放问题
运算放大器的电流输出能力是很弱的，你用的电阻小，就以为着需要相对较大的电流，而恰恰运放的输出电流能力很弱。(建议把电阻值都乘以100)；输出为零输出为零，输出不为零的情况出现，是芯片难以克服的问题。

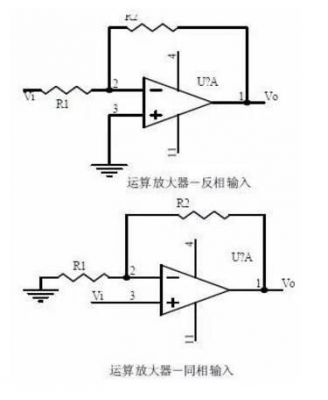

)是反向放大，因为运放的开环放大倍数非常大，因此运放的+-两输入端之间的电压为零，我们称为虚短，运放输入端的输入电流为零，我们称为虚断。
LM358属于内补偿运放，内置有补偿电路，在1时完全可以工作，相反，高增益应用时产生的附加相移很大，元件布局稍微不合理（主要是分布电容）不可能产生振荡使整个电路无法稳定工作。即使NE5532接成1000放大器也要采取防振措施。
到此，以上就是小编对于差分运放的输出和输入的关系的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
