本篇目录：
红外传感器电路图
1、对于辐射至传感器的红外辐射，热释电传感器通过安装在传感器前面的菲涅尔透镜将其聚焦后加至两个探测元上，从而使传感器输出电压信号。
2、是由 电源变压器 、四只 整流二极管 D1~4 和负载电阻RL组成。四只整流二极管接成 电桥 形式，故称整流桥。
3、G：gate栅极；S：source 源极；D：drain 漏极。N沟道的电源一般接在D，输出S，P沟道的电源一般接在S，输出D。增强耗尽接法基本一样。
4、说明：图1为对射式红外线计数器电路原理图。电路由对射式红外线传感器、计数显示系统及稳压电源3部分组成。
5、装置电路原理见图1。由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。
6、相扑机器人的大脑，BASIC Stamp微控制器据此做出判断并基于这个传感器的输入控制伺服电机。IR（红外线）检测器有内置的光滤波器，除了需要我们用它的内部的光敏二极管传感器检测的980 nm红外线，它几乎不允许其它光通过。
红外线探测报警器工作原理是什么?
1、被动红外线报警器工作原理 被动红外线报警器主要是根据外界红外能量的变化来判断是否有人在移动。人体的红外能量与环境有差别，当人通过探测区域时，报警器收集到的这个不同的红外能量的位置变化，进而通过分析发出报警。
2、红外探测器是靠探测人体发射的红外线来进行工作的，探测器收集外界的红外辐射进而聚集到红外传感器上，红外传感器通常采用热释电元件，这种元件在接收了红外辐射温度发出变化时就会向外释放电荷，检测处理后产生报警。
3、红外线报警装置探测原理是：人体都有恒定的体温，会发出特定波长10μm左右的红外线，被动红外探测器就是靠探测人体发射的10μm左右的红外线而进行工作的。
4、红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
5、红外线防盗报警器是一种常用的防盗设备，它可以通过探测环境中的红外线变化来判断是否有人经过。具体原理是这样的：红外线防盗报警器通常包含一对红外发射器和接收器。
6、红外探测器：采用主动红外方式，以达到安保报警功能的探测器。红外探测器由红外发射机、红外接收机和报警控制器组成。
红外发射及接收装置电路图分析?
电路包括红外接收和信号显示两部分。电路使用的红外接收头管是集成电路，它里面包括红外接收二极管、放大、选频、解调等几部分。
接收器由红外线接收器件、前置放大电路、解调电路、指令信号检出电路、记忆及驱动电路、执行电路组成。
U2：ST118，光电传感器。是一套红外光发射/接收组件。C4：隔直流耦合电容。RRR1CC6：信号整形、抗干扰等作用。U3：LM358，是内含两组相同放大电路的双运放。
图2-98是接收机电路图，PH302为红外线接收二极管，它以反向偏压的方式工作，由R1提供反向偏压，通常，流经PH302的 电流只是微弱的电流。

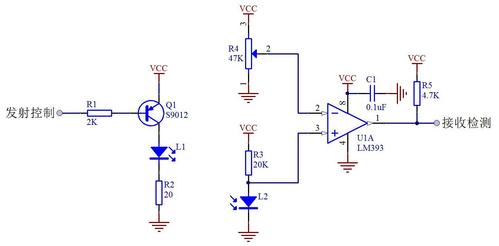

D1红外发射管，D2红外接收管。D2收到由D1发出的红外光信号而令 IC LM393电压比较器的3脚电位下降，2脚和3脚的电压比较下(示乎10k可调电阻的设定值)，如果3脚电压小於2脚，1脚输出为0 ，LED1点亮。
到此，以上就是小编对于红外传输通信的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
