本篇目录：
数值比较电路原理是什么
1、它的工作原理是，它接收两个输入数据字节，然后将它们的每一位进行比较，如果两个字节的每一位都相同，则输出一个“相等”信号，否则输出一个“不等”信号。
2、比较器的工作原理基于比较器输入之间的电压差。当输入电压之间存在差异时，比较器会产生输出，否则它不会产生输出。比较器的输出通常是一个二进制信号，表示输入之间的关系。
3、位比较器（8-bitcomparator）是一种数字电路，它可以比较两个八位二进制数的大小。它通常由两个八位数据输入端（A和B）和三个输出端（等于，大于和小于）组成。当输入端A的值等于输入端B的值时，等于输出端会被激活。
4、电路利用了1位数值比较器的输出作为中间结果。它所依据的原理是，如果两位数A1A0和B1B0的高位不相等，则高位比较结果就是两数比较结果，与低位无关。
门电路工作原理?
与非门：这种门电路在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。工作原理基于优先原则：谁的电压降大，谁优先导通。例如，当输入都为高电平时，输出才为低电平；否则，输出为高电平。
即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
晶体管门电路的基本工作原理是通过控制门电压来控制电流流动。在NPN晶体管门电路中，当门电压升高时，发射极基极电压会减小，从而使发射极基极电流增加，进而增加发射极源极电流。
逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路 用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。
与门，非门，或门的工作原理：用“1”表示高电势、“0”表示低电势，可得图10－13乙与门电路的真值表。图丙是与门的图形符号，丁是曾用过的与门图形符号。可以用中学知识解释清楚。
常规门电路，输出依输入出0或1。OC门电路，原理为：集电极开路，使用时要外接上拉电阻，可用于线与。三态门电路，原理为：设有选中控制端端，没被选中的话输出高阻态，相当于未接入线路，用于总线数据传送。
ttl集成电路原理
1、ttl集成逻辑门电路的输入和输出结构均采用半导体三极管，所以称晶体管—晶体管逻辑门电路，简称ttl电路。ttl电路的基本环节是反相器。

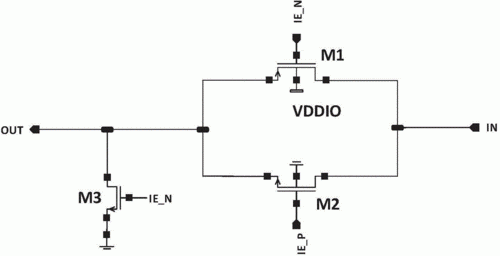

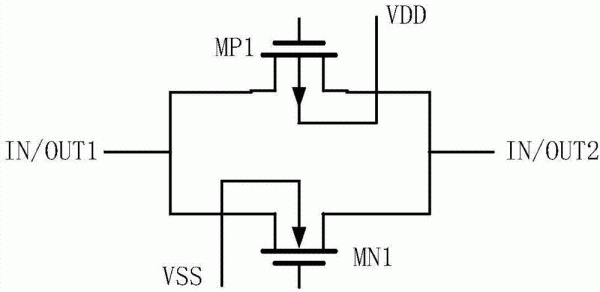

2、ttl集成电路原理TTL信号是数字信号.CMOS传输门（Transmission Gate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。
3、随便找个讲 数字电路的 书， 都有的啊 简单的讲， 就是5～6个三级管，在一起 共基极连接。
CD4511和74LS139显示电路的工作原理
1、驱动功能的CMOS电路能提供较大的拉电流。CD4511和 CD4518配合而成一位计数显示电路，若要多位计数，只需将计数器级联，每级输出接一只 CD4511 和 LED 数码管即可。
2、电路原理如附图，它由IC1和一个编码开关以及控制器等组成。编码开关是由IC1中的输入端A、B、C、D与二极管和按键组成。验证编码开关是否正确，只要按住任意一个按键。使它有一个正电平输入，数码管就会显示相应的数字来。
3、显示器电路工作原理显示器电路的工作原理主要是通过控制显示器的液晶片，来控制显示器的显示效果。
4、SB4 为年月日显示转换键，可使原来显示时分 秒转换显示年月日。 电路原理分析 显示原理 电原理图见附图1。由6 个共阴极的数码管组成时、分、秒的显示。
到此，以上就是小编对于传输门的实现原理是什么的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
