本篇目录：
- 1、双绞线视频传输的简介
- 2、两芯屏蔽双绞线如何与同轴电缆(都是做传输视频用的)相连接!
- 3、监控用的有源双绞线传输器怎么接黑皮网线和硬盘录像机。最好有图,没...
- 4、监控系统如何选配双绞线视频传输器呢?
- 5、高清双绞线传输器的接法以及原理的介绍
双绞线视频传输的简介
1、而双绞线是一种平衡传输方式的线缆，正是由于平衡传输和线缆双绞的模式，使得双绞线传输具有很强的抗干扰能力，所以要使用双绞线传输视频信号，必须将视频信号转换成平衡信号。
2、在整个安防/视频监控系统中，视频图像的传输是十分重要的环节。用来传输图像信号的介质主要有同轴电缆、光纤和双绞线。由于同轴电缆自身的特性，当视频信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。

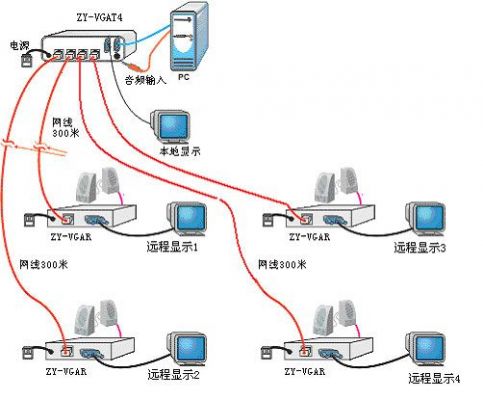

3、VGA双绞线传输方式采用一个发送器一个收接受器，发送器将VGA视频信号进行重新编码以差分信号在网线上面传输，到远端接收器解码还原成VGA视频信号。
4、使用全自动双绞线视频传输设备和双绞线配合使用，就可以保证在5Km的距离范围内能高质量地传输视频信号。
5、双绞线视频传输设备就是用来完成以上功能的，考虑到智能大厦的特点，楼内的监控点到中心控制室一般不会超过三百米，可以采用两种双绞线传输方案。
6、使XGA（最高1600*900/60Hz）的传输距离达到300米，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因此双绞线在传输信号时不会对外造成EMI的干扰。
两芯屏蔽双绞线如何与同轴电缆(都是做传输视频用的)相连接!
1、如用双绞线做视屏信号传输需注意以下几点看距离远近300以内用无源双绞线视频连接器，300米外1500米以内两头用有源双绞线视频连接器。双绞线需用超五类非屏蔽全铜双绞线，若超过300米双绞线接头处要妥善处理，最好焊接。
2、同轴电缆能和双绞线不可以直接连接，一般要用双绞线传输器转接。同轴电缆(Coaxial Cable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。

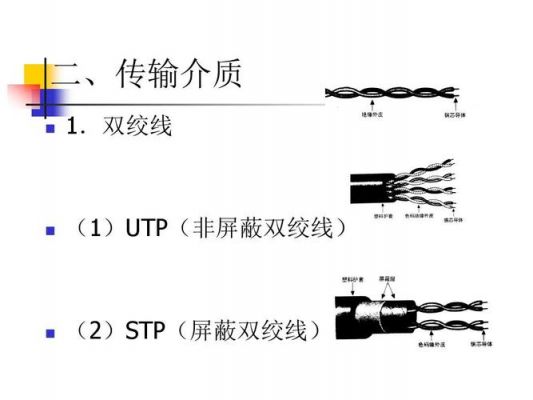

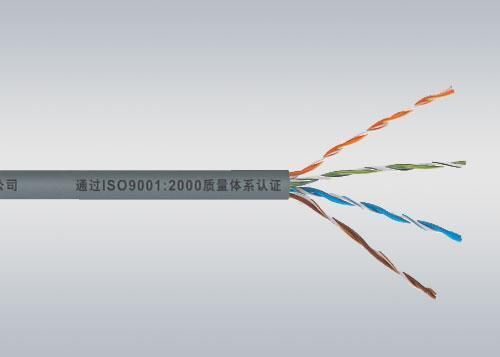

3、双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
4、，点对点。每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。2，一串字符串。每四个监控点拔一根网线。
5、问题九：监控同轴电缆一般一捆是300M的，那么要拉500米的线，怎么接呢 焊接、屏蔽层一定要接好。用SYV75-5的 做一个室个防水箱，用信号放大器，五百米的线太远了。
监控用的有源双绞线传输器怎么接黑皮网线和硬盘录像机。最好有图,没...
方法如下：双绞线发射器放在摄像机处，一头接网线，另一头的BNC头接摄像机。双绞线接收器放在DVR处，一头接那条用来传输的网线，另一头的BNC头接在DVR的摄像机通道输入口。用网线安装监控用的是双绞线传输器。
两头都要用双绞线传输器的，传输器一头是接双绞线一头出来个BNC，接上摄像头或者录像机就可以了，距离近的话用双绞线供电是可以的，没问题，不过要注意是传12V的电，就是说吧摄像机的电源放在后端，也要注意正负。
录像机一端连接上电源线，另一端连接显示器，再检查各个接口处的网线是否贯通，接头牢固不松动，如下图所示，整个监控系统就连接完成，显示器就可以出图像了。
把录像机上的网线插在交换机上，然后交换机上的网线插在路由器上就可以了。这样就可以实时监控录像画面，又能远程监视。
监控系统如何选配双绞线视频传输器呢?
根据传输距离选配。优特普双绞线传输器按照传输距离可以分为300米、600米、1200米、1500米等等，我们可以根据自己工程的实际选用不同传输距离的产品。
D3 将视频信号整流后送到 U5 输入端。如果放大器有视频信号输出， U5 直接驱动发光二极管 D5 点亮。 D4 用于输出接口钳位。下面是双绞线接收器的 PCB 板图有源双绞线视频接收器的放大不是无止境的。
先回答你取电问题：监控工程，一般都是就近取电的，你如果直接拉几百米电源线，很明显，降压严重，到摄像机那里，那电压根本就带不起来摄像机了。双绞线与双绞线传输器接线：一根网线是四对双绞线。
高清双绞线传输器的接法以及原理的介绍
1、，点对点。每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。2，一串字符串。每四个监控点拔一根网线。
2、使用双绞线连接集线器和集线器，可以扩大网络规模，加大网络连接距离。从网卡到集线器，允许的最大网线长度为100米；从集线器到集线器，允许的最大网线长度也是100米。
3、双绞线接法首先按双绞线对点接入1-2，3-6，4-5，7-8。如果不按线对点接入，就无法达到双绞线抗干扰的目的。当传输距离稍远的时候，信号就乱了。注意每个颜色构成一对，如，红、黑、橙等。
4、双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）全反（Rolled）1，直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。
5、第一种是在前端摄像机处使用无源发射设备，而中心控制室使用有源接收设备，可以对图像信号进行放大补偿。第二种是收发两端都使用有源设备，可以保证更好的图像传输质量，但是需要在前端对双绞线发射设备供电。
到此，以上就是小编对于双绞线传输视频信号的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
