本篇目录：
hfss如何查看超材料相对介电常数
1、你需要有测试仪表去测量！两种思路：1）用阻抗分析仪或者矢量网络分析仪去直接测量材料的电参数，然后计算出来。
2、您可以选择输入 DC 处的相对介电常数和电导率。首先输入频率的属性，包括频率大小，相对介电常数，损耗角正切和高频角，其中高频角的值至少要比频率的值高十倍。
3、正确。就是这么表达。介电常数处直接填入实部；介质损耗角正切处填入虚部和实部的比值。
4、在HFSS腔体中看里面的一个面电场分布的方法：首先，要看得场分布是特定平面上的还是体积内的，如果是空间体积内，比如air， 可以直接选择要观看的体积然后再field overlay中绘制相应的电场量（标量或者矢量）。
5、本人做的是基站双极化天线(板状天线)，在用HFSS仿真整机时不知道如何看两个极化的隔离度。
hfss中的高次模如何判断是什么模
对仿真中没有包含的模，波端口可被看成理想导体。 § 9 端口和多重传播模式 每个高次模都表现为沿着波导传播的不同的场模式。通常，仿真中应包括所有的传播模 式。

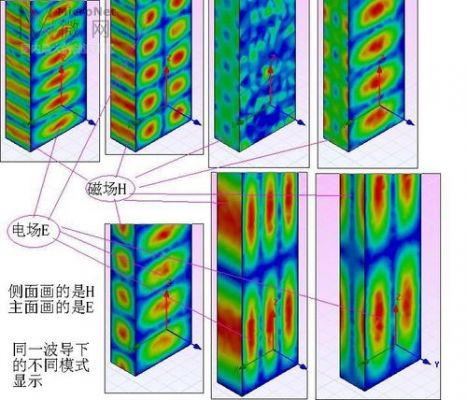

你可以通过看端口处的场分布来确定是什么模式，首先要熟悉圆波导和矩形波导模式的场分布图。
一般而言，主模的电场或磁场分布会在波导截面上占据较大的部分，并且主模的能量传播损耗通常较低。相对而言，高次模往往在波导截面上分布得更加复杂，而且其传播损耗可能较高。
当然可以，在FEM中模式激励本就是人为指定的。把下图中前20个模式功率设置为0，第21个设置为1应该就行了。
TE01模是圆波导的高次模，其截止波长λc=64a。
你好！这个可以参考S矩阵、Y矩阵、Z矩阵中各参数的含义，比如S11是反射系数 如果对你有帮助，望采纳。
...因结构的不连续性生成其他高次模,CST或HFSS怎么看这些生成的高次模...
1、你可以通过看端口处的场分布来确定是什么模式，首先要熟悉圆波导和矩形波导模式的场分布图。
2、在单一模式的信号激励下，三维场的解算结果中仍然可能包含由于高频结构不 均匀引起的高次模反射。如果这些高次模反射回激励源端口，或者传输到下一个端口，那么 和这些高次模相关的 S 参数就必须被考虑。
3、在单一模式的信号激励下，三维场的解算结果中仍然可能包含由于高频结构不均匀引起的高次模反射。如果这些高次模反射回激励源端口，或者传输到下一个端口，那么和这些高次模相关的S参数就必须被考虑。

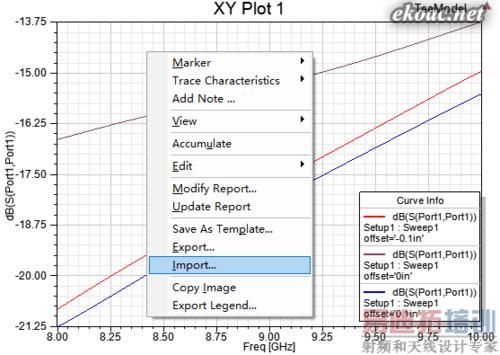

hfsss21系数怎么看
在需要看s21的地方加上port，用波端口的话，不需要设置积分线和端口阻抗（默认50），直接next就可以了，仿真结束后，就可以看s21了。
最直接的方法看S参数吧，例如1单元和2单元的就看S12和S21，如果是互易的那么S12=S21。
S11代表端口2匹配时，端口1的反射系数，而S21代表端口2匹配时，端口1到端口2的正向传输系数。其中S22代表端口1匹配时，端口2的反射系数，S12代表端口1匹配时，端口2到端口1的反向传输系数。Return loss = -20lg(|S11|)。
ansys安全系数看的办法如下：选择想显示的节点。在结果PLOT里面选择NODAL，会弹出一个框，选择要看的结果即可。
通过两个离差相乘来反映两变量之间相关程度；着重研究线性的单相关系数。决定系数，反应因变量的全部变异能通过回归关系被自变量解释的比例。如R平方为0.8，则表示回归关系可以解释因变量80%的变异。
模型系数的综合检验结果看最后。看最终模型的，即看步骤4a对应的结果。前面的步骤都只是中间的过程，不是最终结果。模型显著是综合而言的，系数显著性是其中的个体。个体并不能代表整体，整体是个体综合的结果。
到此，以上就是小编对于hfss import的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
