本篇目录：
- 1、请问如何利用光耦将15VPWM(频率5K)波信号转换为5VTTL信号,应该选择什么...
- 2、a329j光耦在变频器上的应用
- 3、...在做L298的电机驱动时,使用了TLP521光耦来隔离控制IO信号和PWM...
- 4、如何处理PWM信号控制光耦输出端电压波动大
请问如何利用光耦将15VPWM(频率5K)波信号转换为5VTTL信号,应该选择什么...
用比较器，LM393或LM339，比较器输入V-固定一电压值如10V，输入信号0-15V加到V+，输出加一上拉电阻如1K，上拉电阻的一端接输出，另一端接5V，这样输出就是0-5V的TTL信号了。信号是数据的电磁编码或电子编码。
购买标准模块，一般的光栅尺厂家都会提供的。就是光栅尺后面跟着的一个小盒子。自制一个转换模块，你可以通过制作一块线路板进行信号提取、升压、隔离等手段转换后获取5V TTL信号供PLC的高速计数模块读取。

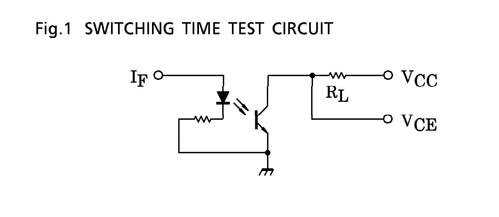

首先要根据要处理的信号的频率来选择合适的光耦。高频（20K~1MHz）可以用高速带放大整形的光藕，如6N137/TLP113/TLP2630/4N25等。如果是20KHz以下可用TLP521。然后搭建转换电路。如将3V信号转换为5V信号。
调整好集电极电阻Rc，是输出5V方波带载能力的关键。电阻太大，输出电流能力小一些；电阻过小，则稳压管可能过载。基极电阻按照信号源的带载能力选取，小一些，则此电路饱和状态可靠些，但是需要信号源能够输出相应的电流。
加两到三级RC电路（积分电路）就可以了，对电压有要求就可以根据输入电压利用RC中的R进行分压。
a329j光耦在变频器上的应用
1、应用的维修。引脚功能a329j光耦的是应用的维修，便于测量部分引脚的电压状态。引脚功能是各种制式下的第二伴音中频信号可以用不平衡的方式从该脚进入内部的调频解调电路解调。
2、变频器上光耦用的多因素是： 为了使用安全； 简化电路； 成本较低； 元件数减少。 为了使用安全： 变频器是由市电变为直流后，经变频的功率驱动器驱动变频电机。
3、首先在329j光耦周围安装一个金属屏蔽罩，以减少外部电磁干扰对光耦的影响。屏蔽罩应完全覆盖光耦，并与地线连接，以确保屏蔽效果，将329j光耦安装在远离电源、高电流和高频干扰源的位置，以减少外部干扰对光耦的影响。
4、采用信号传输塔屏蔽接地保护。光耦a329j是以光为媒介来传输电信号的器件，对于输出电信号有着很好的隔离作用。

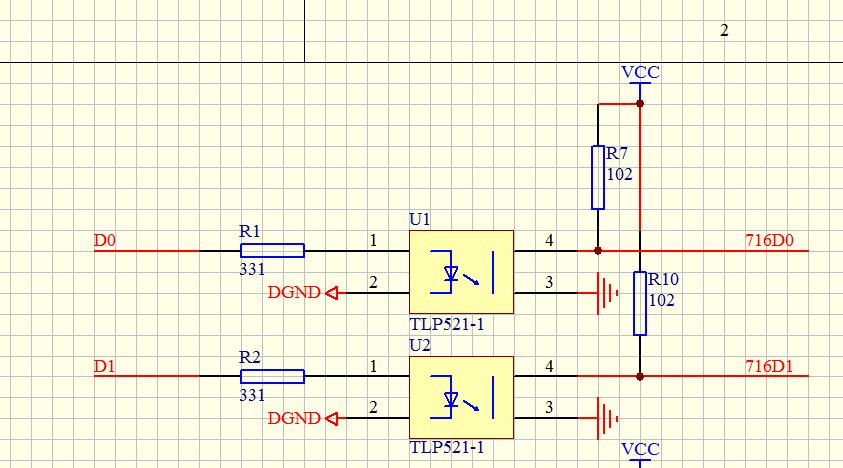

...在做L298的电机驱动时,使用了TLP521光耦来隔离控制IO信号和PWM...
1、比较器输入极性稍加变动，亦可用高电平封锁PWM信号。这种缺相保护电路采用光耦隔离强电，安全可靠，RPRP2用于调节缺相保护动作阈值。
2、步进电机就是把这四个输出端接在电机的四根电机线上。相当于L298N能驱动两个直流电机或者一个步进电机。 光耦的作用就是起到信号的隔离，让L298N这边一旦出现问题不会立即反馈到单片机，把单片机烧坏。
3、看具体设计。如果没有隔离，逻辑电压是单片机供给的，就要共地。要是自己有稳压芯片，用光耦隔离的，就不需要。
4、L298电机驱动模块一般只能驱动小电流的直流电机，如果按着电路图连接没错应该也能驱动。一起我做了一个驱动模块用的二极管是IN5819，光耦用的是TLP521-4，你换一下看能行不。
如何处理PWM信号控制光耦输出端电压波动大
PWM电源是通过调节电源工作的占空比来工作的，功率大时，PWM控制工作输出时间长，闲置时间短，功率越小，输出时间越短，这时，PWM的输出更像是一个个的脉冲，造成了大量的高次谐波，干扰了电压。
可以用单片机的PWM信号控制mos管的开通和关断，然后mos管后端接负载。
在PWM波频率一定的条件下，通过改变其占空比的大小，来实现电压的调节。比如占空比为100%时，输出全电压，占空比为0时，输出电压为0。
那么1s内输出就是半秒5V半秒0V，计算平均电压是5V，同理改变占空比的比值，我们可以得到0~5V之间的电压。通过减小周期，以及外围电路的搭建（储能电感，电解电容），我们就可以得到线性度较好的线性电源了。
）电路板包含驱动和缓冲电路，以及过电压、缺相等保护电路。从逻辑控制板来的PWM信号，通过光耦合将电压驱动信号输入IPM模块，因而在检测模快的同时，还应测量IPM模块上的光耦。
到此，以上就是小编对于光耦传输pwm信号的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
