本篇目录：
- 1、什么是微带线,什么是带状线?有何区别?
- 2、什么是数据传输线?有多少种
- 3、HDMI传输线和VGA传输线的区别是什么?
- 4、微带线的作用
- 5、微波传输线主要有哪几种类型,其主要特点是什么
- 6、微带线原理

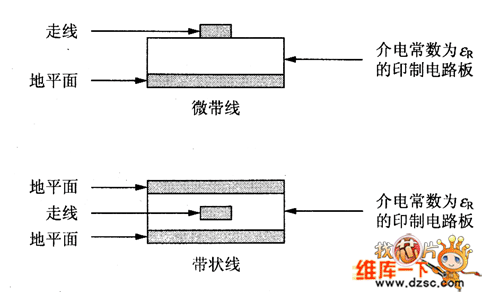

什么是微带线,什么是带状线?有何区别?
微带线：体积小、重量轻、使用频带宽、可靠性高和制造成本低等。

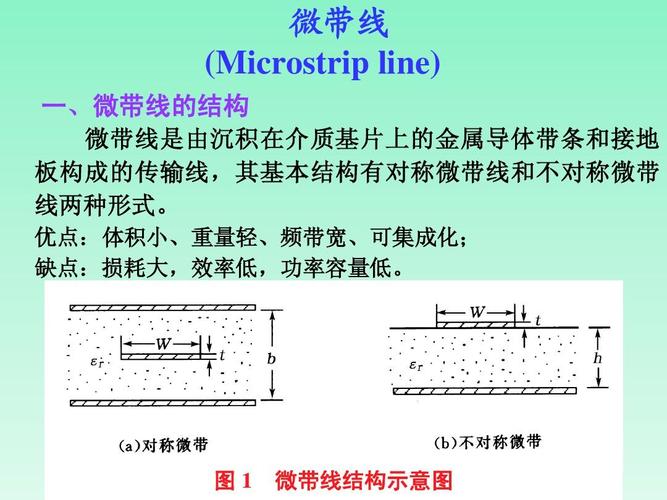

微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。带状线是介于两个接地层之间的印制导线，它是一条置于两层导电平面之间的电介质中间的铜带线。
微带线（microstrip）是一根带状信号线，与地平面之间用一种电介质隔离开。如PCB板，外表面是信号线层，多层板的相邻内层是地平面，或者双面板的另一面是地平面，就构成了微带线。
迹线是PCB布局的陈述，微带线是一种PCB迹线。微带线是微波传输线，由支撑在电介质基板上的单个导体条构成。它适用于制作微波集成电路的平面结构传输线。
微带线就是PCB上面的走线。 因为PCB上面的线就是扁平呈带状线，所以叫微带线。很多理论分析都是按照他的形状分析的。 例如阻抗什么的。
微带线(Microstrip)： 指得是只有一边具有参考平面的PCB走线。微带线为PCB提供了对RF的抑制作用，同时也可以容许比带状线更快的时钟或逻辑信号。
什么是数据传输线?有多少种
USB数据线的形状没有具体标准，一般也不以形状划分数据线，数据线主要有以下三个种类：普通USB数据线 没有中央控制芯片，必须插上手机电脑才认线，价格便宜。
数据线（data cable），其作用是来连接移动设备和电脑的，来达到数据传递或通信目的。通俗点说，就是连接电脑与移动设备用来传送视频、铃声、图片等文件的通路工具。
同步线：用来传输电话本；图片铃声；短信；多媒体资料等，当然，部分是双向传送，部分仅支持单向传送。此类数据线比较普遍。充电线：一般是上网线或同步线再加一个USB充电功能，比较实用方便，上网和群发短信必备的功能。
mini接口的数据线，叫USBmini版，miniUSB线，目前很少用，十几年前开始流行。该接口常用于功能手机、小型数码设备(卡片机)等3C数码设备；这个接口分为可充电和可充电+数据传输两种。
网线：连接局域网，网线是必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。 双绞线，是由许多对线组成的数据传输线。综上所述，两者功能不同，而且形态也不一致，所以不是同一个物品。
HDMI传输线和VGA传输线的区别是什么?
vga和hdmi的区别：主体不同，接口不同。主体不同。VGA接口：是IBM于1987年提出的一个使用模拟信号的电脑显示标准。HDMI接口：是一种全数字化视频和声音发送接口。接口不同。
视频信号传输方式不同，VGA传输的是模拟信号，HDMI传输的是数字信号。接头外观也不一样VGA是分公头与母头的。
vga和hdmi的区别是：传输质量、设备兼容性。传输质量 VGA的传输方式是模拟信号，这意味着信号将容易受到干扰，同时也会出现一些不稳定因素，例如扭曲、花屏等。
vga高清线和hdmi高清线的区别如下：VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。
微带线的作用
一般有两个方面的作用：一是它把高频信号能进行较有效地传输；二是与其他固体器件如电感、电容等构成一个匹配网络，使信号输出端与负载很好地匹配。
一般有两个方面的作用：一是它把高频信号能进行较有效地传输；二是与其他固体器件如电感、电容等构成一个匹配网络，使信号输出端与负载很好地匹配。微带线做电感或电容的用法 当微带线电长度小于1/4波长。
微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。带状线是介于两个接地层之间的印制导线，它是一条置于两层导电平面之间的电介质中间的铜带线。
一般在微波电路中，1/4波长微带线可以用作阻抗匹配，相位为90度，而且经过1/4波长可以使电路成为开路状态。一般射频端口用50欧姆阻抗，因为50欧姆传输的损耗小。
微带线A的长度为0.5个波长，微带线B的长度为0.25个波长，波长为在实际基板上的信号波长，需要考虑基板的介电常数。
带状线是PCB内层的走线，延时较微带线大，对于一般FR4的板材，1inch带状线对应的走线延时约170ps；耦合线 当两个无屏蔽的传输线紧靠在一起时，由于各个传输线的电磁场的相互作用，在传输线之间可以有功率耦合。
微波传输线主要有哪几种类型,其主要特点是什么
带状线：带状线具有体积小、重量轻、频带宽、Q值高、工艺简单、成本低廉等优点，适于制作高性能（宽频带、高Q值、高隔离度）无源元件；但它不便外接固体微波器件。
微波传输线：熟悉各种类型的微波传输线，如平行板线、矩形波导、圆波导等，以及传输线的特点和适用场合。微波元件：了解各种微波元件，如滤波器、电容器、电感器、变压器等，以及元件的特性、设计方法和应用领域。
低频传输线：频率很低时，传输线中的电流是均匀分布的，除集中表现出电阻、电容、电感元件参数外，引线之间、元件与元件之间的分布效应都可以忽略不计。电路为集总参数电路。沿线电压和电流与相位、空间无关。
又有 当电长度很短时，即频率很低（波长很长）或线长度很短，线上的波动性很弱。
． 微波具有如下四个主要特点：1) 似光性、2) 频率高、3) 能穿透电离层、4) 量子特性。
微带线原理
1、优选地，所述第第二lcp层压合后，所述第第二lcp层依靠流动性填充满所述信号线横向两侧在厚度方向上的空间使所述信号线完全被液晶聚合物材料所包覆。
2、辐射原理分析微带天线中有一维的尺寸远远小于波长，因而天线剖面很低(天线薄)，有利于共形设计保证优良的空气动力特性。图1所示的长为L，宽为W2的矩形微带天线元可以看作一般的传输线连接两个辐射缝组成。
3、它是把上述接地板刻出窗口即缝隙，而在介质基片的另一面印刷出微带线对缝隙馈电。按结构特征把微带天线分为两大类，即微带贴片天线和微带缝隙天线；按形状分类，可分为矩形、圆形、环形微带天线等。
4、基本原理微带线上传播的电磁波可近似看成TEM波，于是它的特性阻抗就能用下面的公式计算：Z0=1Cv=%CL姨！！(1)式中C、L分别为微带线单位长度的电容和电感，v为波在微带线上的传播速度。
到此，以上就是小编对于微带传输线概念的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
