1、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。

2、CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。

3、CMOS传输门：又称模拟开关所谓传输门（TG）就是一种传输模拟信号的模拟开关。

4、传输门是由pmos管和nmos管组成的，pmos管的衬底接入高电平，nmos管的衬底接入ov压降，将两个mos管的栅极作为控制端，分别接入一对互为反相的控制信号c与c非，当控制信号c为高电平，控制信号c非为低电平。

1、在正常工作时，模拟开关的导通电阻值约为数百欧，当它与输入阻抗为兆欧级的运放串接时，可以忽略不计。 CMOS传输门除了作为传输模拟信号的开关之外，也可作为各种逻辑电路的基本单元电路。

2、CMOS传输门结构：它是利用结构上完全对称的NMOS晶体管和PMOS晶体管，按闭环互补形式连接而成的一种很巧妙的线路结构。

3、CMOS传输门：又称模拟开关所谓传输门（TG）就是一种传输模拟信号的模拟开关。

4、.5。管网阻抗接地网的大小一般是0.5，但是干扰引起误差会相对较大。为了减少现场干扰的影响，目前主要采用两种方法，一种是增加测试电流，另一种是采用不同频率的方法，从而提高信噪比，降低测量误差。

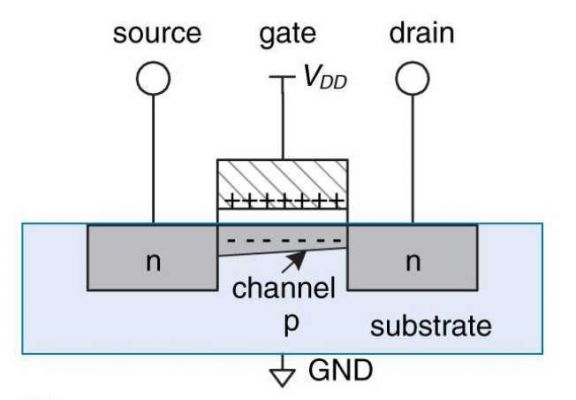

5、VGS（th）--th就是threshold门限的意思，也就是VIN要大于门限电压。大于0还不足以使沟道导通哦。就像一扇门，打来一点缝隙，还不足以让你顺利通过一个道理。

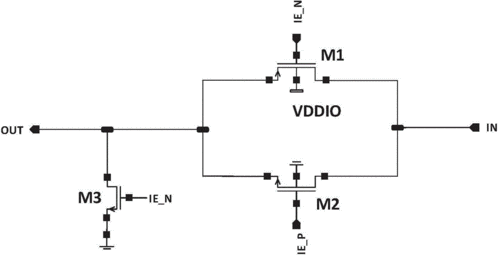

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。

TG是transmission gate 的字头缩写，即传输门。所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。

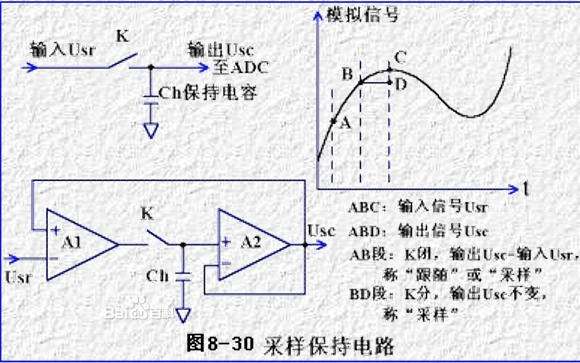

cmos传输门相当于一个传输模拟信号，也包括数字信号的模拟开关门。cmos的输出特性在原点附近呈线性对称关系，它们常用作模拟开关。模拟开关广泛地用于取样，保持电路、斩波电路、模数和数模转换电路等。

传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。

传输门。在边沿触发器电路结构中，反相器GG2和传输门TGTG2组成了主触发器，反相器GG4和传输门TGTG4组成了从触发器。当C为1时，将输入端的模拟信号整体传输之输出端，无损耗，C为0时门关闭。
