论述二极管与门是如何实现逻辑与运算的?
否则，二极管不导通，相当于断路。与门电路原理这是一个简单的与门电路，满足逻辑关系式 U0 = U1A与U1B，即，U1A和U1B任何一个为低电平，输出电压U0都会变成低电平。
门电路几乎可以组成数字电路里面任何一种复杂的功能电路，包括类似于加法、乘法的运算电路，或者寄存器等具有存储功能的电路，以及各种自由的控制逻辑电路，都是由基本的门电路组合而成的。
二极管与门电路的工作原理用的是二极管的正向导通特性，即当A、B都置为高电平时，二极管截止，Y输出为高电平；当A、B中最少有一个置为低电平时，二极管导通，电阻承担了高电平电压，所以输出低电平。
二极管正向导通时，输入1（高电平）输出1（高电平）；二极管反向关断时，输入1（高电平）输出0（低电平），这就是逻辑关系；进行运算要多个逻辑关系组合。
当用二极管和反相器搭配使用时，就可以实现多种逻辑运算，包括与运算、或运算和非运算。例如，可以使用两个二极管和一个反相器构成一个或非门（XOR gate），它可以用来执行或运算和非运算。
与门的实现
1、用二极管、三极管、MOS管等都可以实现，你看看数字电子技术书吧，书里面有相应的门电路原理结构图。
2、从逻辑学上讲，输入端满足一定的条件是“原因”，有信号输出是“结果”，门电路的作用是实现某种因果关系——逻辑关系。所以门电路是一种逻辑电路。基本的逻辑关系有三种：与逻辑、或逻辑、非逻辑。
3、输入端和输出端的电平状态总是反相的。非门的逻辑功能相当于逻辑代数中的非，电路功能相当于反相，这种运算也称非运算。异或门 异或门是数字逻辑中实现逻辑异或的逻辑门。
4、需要或门、与门的组合。二者相加即可。实现模为2的加法，因此，异或门可以实现计算机中的二进制加法。半加器就是由异或门和与门组成的。对异或门的任何2个信号（输入或输出）同时取反，而不改变结果的逻辑功能。
5、或门是实现逻辑加的电路，又称逻辑和电路，简称或门。此电路有两个以上输入端，一个输出端。只要有一个或几个输入端是“1”，或门的输出即为“1”。
基本逻辑门电路实验原理

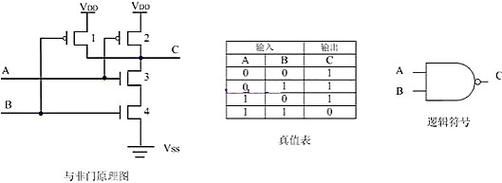

根据表达式可以得知其工作原理：先对A和B输入变量进行与运算得到结果x，再将得到的结果x进行取反，最终结果为x的反变量，得到输出结果Y。

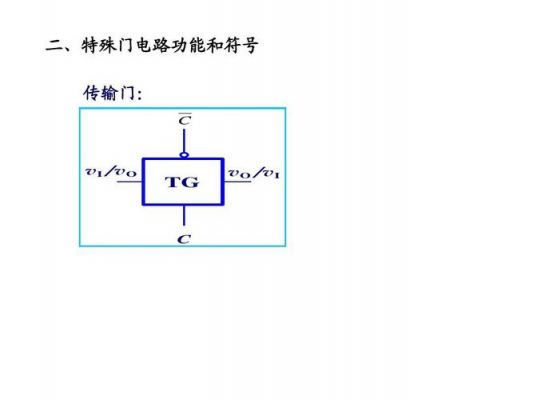

常规门电路，输出依输入出0或1。OC门电路，原理为：集电极开路，使用时要外接上拉电阻，可用于线与。三态门电路，原理为：设有选中控制端端，没被选中的话输出高阻态，相当于未接入线路，用于总线数据传送。
实现基本和常用逻辑运算的电子电路，叫逻辑门电路。 在数字电路中，所谓门就是只能实现基本逻辑关系的电路。逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。
基本逻辑门电路,逻辑功能有什么?
逻辑功能：输出信号与输入信号相反。这些基本的逻辑门电路是数字逻辑电路的基石，可以通过它们的组合来构建更复杂的逻辑电路和数字系统。
常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。与门：实现逻辑“乘”运算的电路，有两个以上输入端，一个输出端(一般电路都只有一个输出端，ECL电路则有二个输出端)。
与门、或门和非门是电子电路中基本的逻辑门，它们的逻辑功能如下：与门：当所有的输入都为高电平时，输出为高电平；否则，输出为低电平。与门的逻辑符号如概述图所示，其中所有输入和输出的逻辑状态均为“1”。
电路的逻辑功能：是一种离散信号的传递和处理，以二进制为原理，实现数字信号逻辑运算和操作的电路。最基本的有：与逻辑电路、或逻辑电路、非逻辑电路。逻辑电路分为组合逻辑电路和时序逻辑电路。
到此，以上就是小编对于传输门输入与输出的关系的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
