微波传输线主要有哪几种类型,其主要特点是什么
带状线：带状线具有体积小、重量轻、频带宽、Q值高、工艺简单、成本低廉等优点，适于制作高性能（宽频带、高Q值、高隔离度）无源元件；但它不便外接固体微波器件。
(1)传输线：传输RF/MW信号的装置。 (2)无源器件：完成微波信号和功率的分配、控制和滤波等功能的装置，没有进行微波能量与其他能量(如直流)的转换，如滤波器，双工器，耦合器等。
微波传输线：熟悉各种类型的微波传输线，如平行板线、矩形波导、圆波导等，以及传输线的特点和适用场合。微波元件：了解各种微波元件，如滤波器、电容器、电感器、变压器等，以及元件的特性、设计方法和应用领域。
又有 当电长度很短时，即频率很低（波长很长）或线长度很短，线上的波动性很弱。
空间无关。微波传输线：频率升高，导线中电流出现趋肤效应，开始向外辐射。存在分布电导、分布电容和分布电感，引线的长短会影响电路特性。电路为分布参数电路。沿线电压、电流相位随空间位置变化、传输线存在分布参数效应。
什么是微带线,什么是带状线?有何区别?
微带线：体积小、重量轻、使用频带宽、可靠性高和制造成本低等。

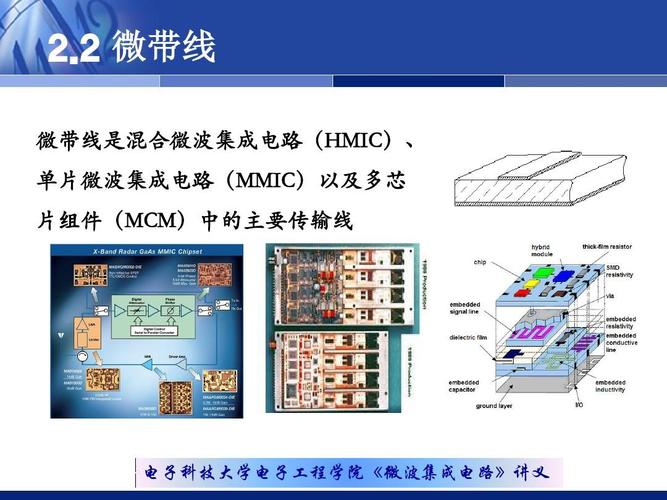

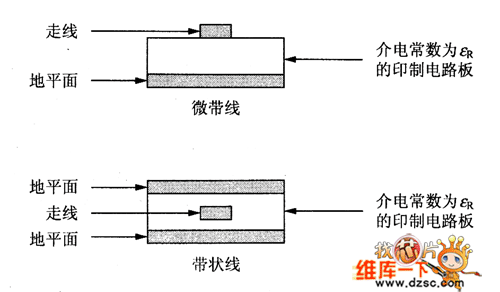

微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。带状线是介于两个接地层之间的印制导线，它是一条置于两层导电平面之间的电介质中间的铜带线。
微带线（microstrip）是一根带状信号线，与地平面之间用一种电介质隔离开。如PCB板，外表面是信号线层，多层板的相邻内层是地平面，或者双面板的另一面是地平面，就构成了微带线。
什么是传输线
1、传输线（transmission line）是输送电磁能的线状结构的设备。它是电信系统的重要组成部分，用来把载有信息的电磁波，沿着传输线规定的路由自一点输送到另一点。以横电磁 (TEM)模的方式传送电能和（或）电信号的导波结构。
2、传输线应该是各种可以传输数据的线的通称吧；网线是计算机插的那种，一般是8芯的，但也有4芯网线和6芯网线，不过严格来说，4芯和6芯的不能叫网线；光纤，是玻璃纤维，用来传输光信号的，一般分为单模光纤和多模光纤。
3、通俗点说，就是连接电脑用来传送铃图片等类文件的通路工具。现在随着电子行业日新月异的发展，数据线已经成为了我们生活中不可获缺的部分。
4、传输线原理是电子学和通信学中的一个重要分支，研究电信号在电线、天线和其他电磁波传输介质上的传播。
5、这个是连接电脑传输数据的。比如你在电脑上下了几首歌你就可以用他连接电脑传到手机上。
6、数据线和传输线有什么区别：数据线既能传输数据，也能充电；而充电线只能充电，不能传输数据。
PCB上的走线就是所谓微带线吗
迹线是PCB布局的陈述，微带线是一种PCB迹线。微带线是微波传输线，由支撑在电介质基板上的单个导体条构成。它适用于制作微波集成电路的平面结构传输线。
微带线就是PCB上面的走线。 因为PCB上面的线就是扁平呈带状线，所以叫微带线。很多理论分析都是按照他的形状分析的。 例如阻抗什么的。

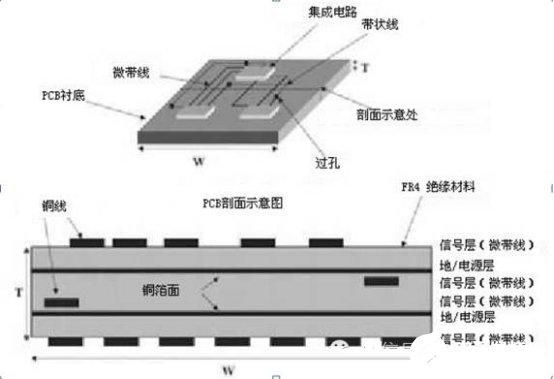

微带线是PCB表层的走线，延时小，对于一般FR4的板材，1inch微带线对应的走线延时约140ps。带状线是PCB内层的走线，延时较微带线大，对于一般FR4的板材，1inch带状线对应的走线延时约170ps。
微带线在PCB版上算是一个特殊的结构。你布微带线的时候，需要注意PCB板背面一定要布微带线的“地”。这东西需要有很多注意事项，你需要去专业的PCB论坛好好请教。
微带线工作在什么模式?其相速和光速
微带线是一根带状导(信号线)．与地平面之间用一种电介质隔离开。如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。带状线是一条置于两层导电平面之间的电介质中间的铜带线。
对于微带线：其严格的场解是混合TE-TM波组成，分析很复杂。但一般实际中，由于电介质基片厚度很薄波长， 因此其场是 准TEM的，也就是说其场与静态场近似。
相速确实超过光速，而群速低于光速，相速与群速之积正好等于光速的平方。我上面提到的群速就是光在介质中的速度，它是真空里的光速除以该介质的折射率。然后从“相速与群速之积正好等于真空中的光速的平方”来计算相速。
传输线模型的介绍
1、由平行双导体构成的引导电磁波结构称为传输线（Transmission Line）。人们熟知的传输线有平行双导线、同轴线、平行平板波导及其变形——微带线。
2、传输线的特点是其横向尺寸远小于工作波长。主要结构型式有平行双导线、平行多导线、同轴线、带状线，以及工作于准TEM模的微带线等，它们都可借助简单的双导线模型进行电路分析。
3、传输线的结构是：传(左右结构)输(左右结构)线(左右结构)。传输线的结构是：传(左右结构)输(左右结构)线(左右结构)。拼音是：chuánshūxiàn。
4、多导体传输线模型考虑了传输线中的电感、电容、电阻和导纳等参数，以描述信号在传输线上的传播过程。通过模拟传输线上的时域响应，包括传输延迟、反射、传播损耗等，可以预测信号在传输线上的波形和时域特性。
5、将电路中的导线视为传输线，并根据传输线模型建立电路方程。 针对传输线模型中的电容和电感，可以采用原电路的时间常数和参数，例如电容可以用电路的等效电容来代替，电感可以用电路的等效电感来代替。
到此，以上就是小编对于微带线的优点的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
