本篇目录：
- 1、spi工作原理有那五步
- 2、三种通信模式SPI、UART、I2C它们的工作原理
- 3、SPI是什么意思?
- 4、SPI总线的通讯协议是什么?
- 5、在spi传输协议中,从设备要发数据给主设备,这个过程具体是什么样子的...
spi工作原理有那五步
SPI总线的工作原理是：主机发出片选信号，选择要通信的从机，然后发出时钟信号，控制数据传输的速度，同时发出数据，从机接收到数据后，将处理后的数据发回主机，主机接收到数据后，发出停止信号，结束数据传输。
SPI的通信原理如下：SPI的通信原理非常简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也是可以的（单向传输时）。
SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。
第二：要理解SPI的主从模式。主机启动一次通讯，一次通讯过程包含了主机和从机的发送和接收，且两者同步进行。不管你是否愿意发送数据，也不管你是主机还是从机，都会将SPDR的数据发送出去。

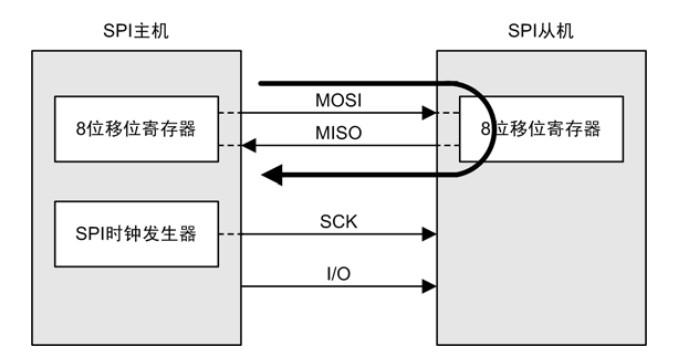

发送一个字节后，从另一个外围器件接收的字节数据进入移位寄存器中。主SPI的时钟信号（SCK）使传输同步。其典型系统框图如下图所示。
SPI是一个环形总线结构，其时序其实很简单，主要是在SCK的控制下，两个双向移位寄存器进行数据交换。SPI数据传输原理很简单，它需要至少4根线，事实上3根也可以。
三种通信模式SPI、UART、I2C它们的工作原理
1、UART首先将并行数据转换成串行数据来传输。消息帧从一个低位起始位开始，后面是5~8个数据位，一个可用的奇偶位和一个或几个高位停止位。该总线双向通信，可以实现全双工传输和接收。在嵌入式设计中，UART用来与PC进行通信。
2、三种通信模式SPI、UART、I2C它们的工作原理uart：是一种通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输和接收。
3、UART就是两线，一根发送一根接收，可以全双工通信，线数也比较少。数据是异步传输的，对双方的时序要求比较严格，通信速度也不是很快。在多机通信上面用的最多。
4、UART用在与主机（比如计算机）接口外设相连。I2C是由飞利浦公司提出的，用于与芯片与芯片之间的通信。spi是摩托罗拉最先提出的，用于芯片与芯片间的通信，与i2c不同的是传输需要四根线，i2c传输需要两根线，所以速率比i2c快。
SPI是什么意思?
SPI是英文Software Process Improvement的缩写，中文意思是软件过程的改进。它是CMM(还有其他能力模型)中的一个重要概念，CMM模型的目的就是要改进一个组织的过程，提高过程能力，所以叫做SPI-软件过程改进。
SPI是串行外设接口（Serial Peripheral Interface）的名称缩写。
第一种解释：SPI是串行（serial）、并行（parallel）和独立（independent）三个英文单词的首字母，这三个词几种说明了多重记忆系统之间的关系。SPI理论认为，记忆系统是由多个执行特定功能的记忆模块构成的。
SPI总线的通讯协议是什么?
spi传输协议包括： 主-从模式：这是SPI协议的基本模式，也是最常用的模式。在这个模式下，一个微控制器作为主设备，控制SPI总线并发送和接收数据。
SPI（Serial Peripheral Interface）总线是一种用于在微控制器和外部设备之间进行通信的串行通信协议。SPI总线通过一条主线（MOSI），一条从线（MISO），以及一个时钟线（SCK）传输数据。
SPI通讯协议。flash，memory卡at45d系列卡都是SPI接口，通常采用带SPI通讯协议的微处理器。SPI总线是一种高速全双工同步串行通信总线，可以使CPU与各种外围设备以串行方式进行通信以交换信息。
在spi传输协议中,从设备要发数据给主设备,这个过程具体是什么样子的...
1、利用SPI可以在软件的控制下构成各种系统。如一个主控制器和几个从控制器、几个从控制器相互连接构成多主机系统(分布式系统)、一个主控制器和一个或几个从I/O设备所构成的各种系统等。
2、比较方便的方法是主机定周期发送数据（也可以是空数据包），同时收取从机数据包，一般情况下都可以满足通信要求。
3、spi传输协议包括： 主-从模式：这是SPI协议的基本模式，也是最常用的模式。在这个模式下，一个微控制器作为主设备，控制SPI总线并发送和接收数据。
4、由主设备控制。当有多个从设备的时候，因为每个从设备上都有一个片选引脚接入到主设备机中，当主设备和某个从设备通信时将需要将从设备片选引脚电平拉低（一般低有效）。
到此，以上就是小编对于请说明spi数据传输的基本过程的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
