本篇目录：
- 1、RC网络的传递函数怎么解决?
- 2、BUCK电路中二极管的RC吸收电路如何设计,具体的R、C的参数,求公式?_百度...
- 3、二阶系统阶跃响应实验报告
- 4、求RC电路的传递函数,详细步骤,谢谢
- 5、二阶无源低通rc的极点是多少
- 6、关于一阶低通滤波器和二阶低通滤波器
RC网络的传递函数怎么解决?
（1）第1种方法确定系统的输入量与输出量，选取合适的中间变量，然后依据电学规律列写系统微分方程，经过整理，进行拉氏变换，从而求出其传递函数，可称其为微分方程法。
首先确定系统的输入量与输出量。其次选取合适的中间变量，依据电学规律列写系统微分方程。最后经过整理，进行拉氏变换，从而求出其传输函数。

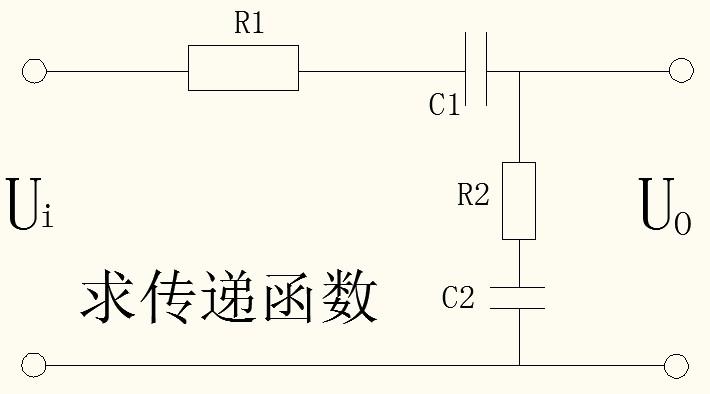

这就是分压嘛。z2(s)=R1/(1+sR1C1)， z1(s)=R2+1/sC2， 传递函数 H(s)=z2(s)/[z1(s)+z2(s)]，代入整理一下，合并同类项，就行了。
再求传递函数时，需要先定义电路中那个量作输入，那个量作输出。一般情况是，电源作输入，要求的电压或电流作输出。 假设R和C串联，接在R与C的总电压为输入（即Ui），C上的电压为输出(即Uo)。
将传递函数中的S换成ω，就可以将时域函数变换到频域函数，反之亦然。
∠G（jw）是RC网络传递函数G(jw)=1/(Twj+1)的相角 你先了解一下复数的运算吧 复数z可以表示为某个实数x与某个纯虚数y的和，z=x+jy，称为复数的代数式。
BUCK电路中二极管的RC吸收电路如何设计,具体的R、C的参数,求公式?_百度...
1、式中：Uo为输出电压；Ui为输入电压；Pi为圆周率；f为信号频率。
2、电容器主要起平波作用，与脉冲频率和负载的阻抗R有关，可以取RC≥10倍脉冲周期左右，具体看对输出纹波的要求。
3、RC 并联电路 RC 并联电路既可通过直流又可通过交流信号。它和 RC 串联电路有着同样的转折频率：f0=1/2πR1C1。
4、对电路的响应影响如下：时间常数T等于R乘以C，若RC的大小变化时，会影响T的大小，使此电路的充放电时间发生变化，T变小，电路充放电变快，反之则变慢。
5、也可以是电流源，求出电流，一般是带假设的电源电压，可以约掉。同一个电路只有一个时间常数，RC一阶电路的时间常数τ=RC。RL...时间常数τ=RL。
二阶系统阶跃响应实验报告
1、实验一二阶系统阶跃响应实验目的（1）研究二阶系统的两个重要参数：阻尼比ξ和无阻尼自振角频率ωn对系统动态性能的影响。（2）学会根据模拟电路，确定系统传递函数。实验内容二阶系统模拟电路图如图2-1所示。
2、典型二阶系统时域分析实验，改变模拟电路参数研究ωn改变对系统阶跃响应的的方法：增加零点相当于增加了系统的阻尼比，系统响应时间和峰值时间变短，超调量增加。
3、研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。
4、测试原系统阶跃响应输入5V，1Hz正方波。观察并记录输出波形以及各性能参数 幅值最大值超调量稳态值2%调节时间 表13按图19连接校正后系统电路图，测试系统阶跃响应输入5V，1Hz正方波。
求RC电路的传递函数,详细步骤,谢谢
就是拉普拉斯变换公式，如函数f（t）经拉氏变换后就是F（S），同理这里的u(t)只是一个变量，或者看成关于t的函数，拉氏变换后就是U(S)。
（1）第1种方法确定系统的输入量与输出量，选取合适的中间变量，然后依据电学规律列写系统微分方程，经过整理，进行拉氏变换，从而求出其传递函数，可称其为微分方程法。
再求传递函数时，需要先定义电路中那个量作输入，那个量作输出。一般情况是，电源作输入，要求的电压或电流作输出。 假设R和C串联，接在R与C的总电压为输入（即Ui），C上的电压为输出(即Uo)。
首先确定系统的输入量与输出量。其次选取合适的中间变量，依据电学规律列写系统微分方程。最后经过整理，进行拉氏变换，从而求出其传输函数。
二阶无源低通rc的极点是多少
1、二阶无源RC滤波器的截止频率为f0=1/2πRC，截止频率处，增益为0.5。知道截止频率，一般先根据经验确定C，再计算R。
2、可以这样来理解，把低通滤波器的阶数，理解成滤网。一阶低通滤波器，就是把谐波过滤一次；两阶滤波器，就是把谐波过滤两次。
3、※有源RC比例积分二阶2型环的稳定判断 闭环极点数n=2即阶数为2，所以根轨迹有两条，并且连续的而对称于实轴的曲线。 二条根轨迹均位于S平面的左半平面内，所以二阶2型环是无条件稳定。
4、二阶rc低通滤波器原理二阶RC低通滤波器是一种电子电路，它使用一个电阻和一个电容来对高频电信号进行滤波。它的工作原理是利用电容对高频电信号的阻抗较大，而对低频电信号的阻抗较小的特性来滤除高频电信号。
关于一阶低通滤波器和二阶低通滤波器
1、把低通滤波器的阶数，理解成滤网。一阶低通滤波器，就是把谐波过滤一次；两阶滤波器，就是把谐波过滤两次。
2、特性表示方式不同 一阶滤波器：特性用一阶线性微分方程表示 二阶滤波器：特性用二阶线性微分方程表示。
3、特性表示不同 一阶滤波器：它的特性一般用一阶线性微分方程表示。二阶滤波器：它的特性用二阶线性微分方程表示。特点不同 一阶滤波器：频率响应。二阶滤波器：幅频响应在零频率处。
4、低通滤波器的一阶二阶电路主要是指极点的个数，在一阶硬件电路中可以通过RC电路把谐波过滤一次，在二阶电路中可以把谐波过滤两次，二者的相同点是都可以过滤谐波。
5、区别是：特性表示方式不同，一阶滤波器：特性用一阶线性微分方程表示，二阶滤波器：特性用二阶线性微分方程表示。
到此，以上就是小编对于二阶rc电路的传递函数的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
