本篇目录：
- 1、I2C总线的概述
- 2、三种通信模式SPI、UART、I2C它们的工作原理
- 3、I2C总线的快速模式
- 4、iic的数据传输
- 5、请问oled与mcu的通信方式都有哪3种?
- 6、I2C总线有几根传输线?
I2C总线的概述
1、是微电子通信控制领域广泛采用的一种总线标准。它是同步通信的一种特殊形式，具有接口线少，控制方式简单，器件封装形式小，通信速率较高等优点。
2、I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。
3、I2C总线控制器为微控制器或微处理器提供控制I2C总线的接口，它控制所有I2C总线的特殊序列、协议、仲裁、时序，这里指MPC8250提供的I2C总线控制接口。
三种通信模式SPI、UART、I2C它们的工作原理
1、UART首先将并行数据转换成串行数据来传输。消息帧从一个低位起始位开始，后面是5~8个数据位，一个可用的奇偶位和一个或几个高位停止位。该总线双向通信，可以实现全双工传输和接收。在嵌入式设计中，UART用来与PC进行通信。
2、三种通信模式SPI、UART、I2C它们的工作原理uart：是一种通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输和接收。
3、UART就是两线，一根发送一根接收，可以全双工通信，线数也比较少。数据是异步传输的，对双方的时序要求比较严格，通信速度也不是很快。在多机通信上面用的最多。
4、UART用在与主机（比如计算机）接口外设相连。I2C是由飞利浦公司提出的，用于与芯片与芯片之间的通信。spi是摩托罗拉最先提出的，用于芯片与芯片间的通信，与i2c不同的是传输需要四根线，i2c传输需要两根线，所以速率比i2c快。
5、I2C：能用于替代标准的并行总线，能连接的各种集成电路和功能模块。I2C是多主控总线，所以任何一个设备都能像主控器一样工作，并控制总线。
6、I2C是链接多个设备的三种协议中最简单的一种。I2C支持多个主机和从机。它支持多达127个设备，且不会引入极端的复杂性。另一方面，由于每个设备都需要一条选择信号线，因此SPI会超出两个设备的会占用更多的端口。
I2C总线的快速模式
高速模式（Hs 模式）器件对I2C 总线的传输速度有巨大的突破。Hs 模式器件可以在高达4Mbit/s 的位速率下传输信息，而且保持完全向下兼容快速模式或标准模式（F/S 模式）器件，它们可以在一个速度混合的总线系统中双向通讯。
另外，据 BCM2835 ARM 外设说明 (第28页) 中提到 树莓派具有“快速模式(fast-mode)”的驱动， baudrate 可以在100000~400000之间取值。100000是默认值，所以我将其设置到400000就可以使树莓派启用I2C的快速模式。
从模式：快速模式器件的电源电压被关断，SDA 和SCL 的I/O 管脚必须悬空，不能阻塞总线。主模式： 模式主机器件以高电平和低电平是1：2 的比率产生一个串行时钟信号。解除了建立和保持时间的时序要求。
iic的数据传输

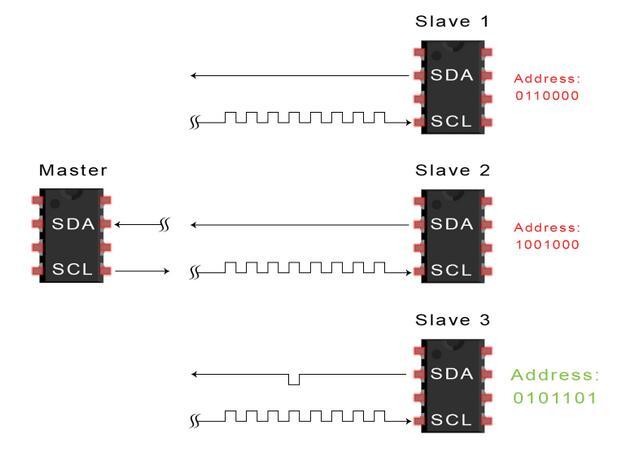

IIC（Inter-Integrated Circuit) ，简单说就是IC（芯片）之间通信的总线。总线的意思就是，各个器件都并联接到一组公共的线路上，然后共用这条线路来传输数据信息。
在IIC中，多个芯片可以连接到同一总线结构下，同时每个芯片都可以作为实施数据传输的控制源，这种方式简化了信号传输总线。谢谢。

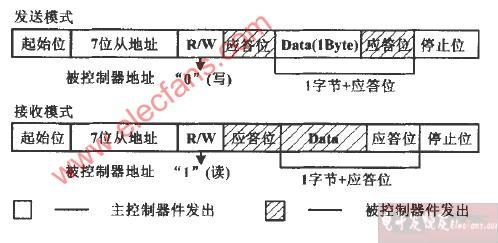

在I2C总线传输过程中，将两种特定的情况定义为开始和停止条件（见图3）：当SCL保持“高”时，SDA由“高”变为“低”为开始条件；当SCL保持“高”且SDA由“低”变为“高”时为停止条件。开始和停止条件均由主控制器产生。
连接到相同总线上的IC数量只受总线最大电容的限制，串行的8位双向数据传输位速率在标准模式下可达100Kbit/s，快速模式下可达400Kbit/s，高速模式下可达3．4Mbit/s。
嵌入式系统或手机用以连接低速周边装置而发展。IC（读作I-squared-C ），还有可选的拼写方式是I2C（读作I-two-C）以及IIC（读作I-I-C），在中国则多以I方C称之。
请问oled与mcu的通信方式都有哪3种?
串口通信 串口通信是一种常见的触摸屏和 PLC 之间的通信方式。串口通信主要通过串行通信协议来实现。触摸屏和 PLC 通过一条串口连接，在串口通信协议的帮助下，实现信息的双向传输。
除了常见的通讯接口外，无线连接也是一种非常重要的通讯方式，它的特点是：无实体线连接，传输速率快，有很多仪器设备内部都直接内置了8011无线接口。可以将仪器与无线路由相连接，或连接到手机的WIFI热点形成组网。
方式1是8位异步通信方式，帧格式10位，波特率可变：T溢出率/n(n= ：32或16)。方式2是9位异步通信方式，帧格式11位，波特率固定： fosc/n(n=32 或16)。
并行传输：并行传输指的是数据以成组的方式，在多条并行信道上同时进行传输，是在传输中有多个数据位同时在设备之间进行的传输。常用的是将构成一个字符的几位二进制码同时分别在几个并行的信道上传输。
单工通信：指消息只能单方向传输的工作方式。半双工通信：通信信道的每一段都可以是发送端，也可以是接收端。但同一时刻里，信息只能有一个传输方向。
I2C总线有几根传输线?
I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。
i2c总线为两线式串行总线；spi总线的基本信号线为3根传输线，即si、so、sck；而can总线则属于现场总线，多用于 车辆或工业设备上的通讯 。不单单是协议不一样，通讯距离、物理连接也有区别。
微控制器电路上的I2C总线由2根线组成，包括一根串行时钟线（SCL）和一根串行数据线（SDA）。微控制器利用串行时钟线发出时钟信号，利用串行数据线发送或接收数据。微控制器电路是I2C总线系统的核心，I2C总线由微控制器电路引出。

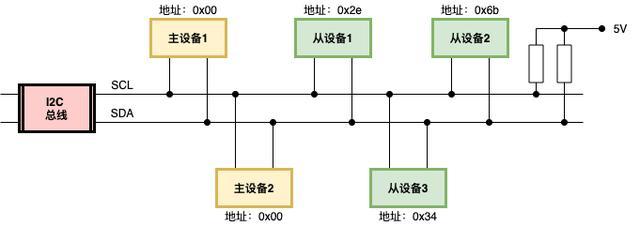

I2C串行总线有两根信号线：一根双向的数据线SDA；另一根是时钟线SCL。所有接到I2C总线上的设备的串行数据都接到总线的SDA线，各设备的时钟线SCL接到总线的SCL。
I2C总线是一种简单、双向二线制同步串行总线，它只需要两根线即可在连接于总线上的器件之间传送信息。基本协议不同串口进行通信过程至少涉及三个层次的协议：物理层协议、数据路层协议和应用层协议。
到此，以上就是小编对于i2c的传输准备条件为的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
