请问这个图片上的电压大概是多少,怎么看的?电工,电力,电网。
1、从绝缘子的片数看，应该是110kV，同塔双回，钢管塔。瓷绝缘子，1-2片，10kV； 3-5片，35kV； 7-9片 110kV；13-15片，220kV。500kV是四分裂导线。1100kV 6分裂导线或8分裂导线。
2、三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V。
3、三相电动机的接线板一般都是6个接线柱，上边3个，下边3个，假设上边的3个接线柱为1 2 3，那么下边的3个接线柱依次为4 5 6。
4、在国际电工委员会(IEC)标准中，10千伏电压允许范围通常为±6%。这意味着10千伏电压的上限为6千伏，下限为4千伏。同时，IEC标准中也规定了电压短时和瞬时的允许范围。
5、首先，将万用用笔两只表笔接在电压和地线上，如图。确定我们是测交流电压还是直流电压，是直流电压，则要把档位调到如图直流电压区。如果是测交流电压，就要把档位调至交流电压档区，如图。
电压电流的相量图怎么画
确定一个参考相量：串联选电流，并联选电压。如选取电压U为参考相量。则相量为U∠0°。由原件和支路的电压、电流向量关系，逐步画出相量图。
电压电流的相量图的画法：通常，矢量图表示空间量，相量图表示时间量。相量图虽然表达的是0时刻的能量，但它的目的是为了分析不同能量之间的先后顺序，所以只有相同频率的正弦量才能画在同一相量图上。
画法：选取参考相量，串联电路选则电流，并联电路选择电压；由元件和支路的电压、电流相量关系，逐步画相量；依据基尔霍夫电流定律和基尔霍夫电压定律组合相量图即可。
具体步骤如下：1）画出变化前的相量图：X、Y、Z三相电压分别位于以原点为中心的正弦波上的120度间隔的点A、B、C上。2）交换b相和c相，使b相电压对应于点C，c相电压对应于点B。
以 I2 为参考相量，按阻抗比例画出 UL、UR，合成 U2。“勾三股四玄五”，I2 支路阻抗等于 5 ，等于 I1 支路的阻抗，则电流值 I1 = I2。以 U2 为参考相量，画出相等的 I1= I2，合成 I 。
模拟电子技术作图题:画出电压传输特性
1、解：根据虚短，图中节点电位为ui。根据虚断，I2=I3。即：（uo-ui）/R3=ui/R2，（uo-ui）/20=ui/10。因此：uo=3ui。（1）（2）见上图。
2、因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
3、选择.ac分析，输出添加一个表达式，表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi（Vo≤6v）一个电压比较（鉴定）电路。
电力系统画图,里面各种电压分别用什么颜色表示?
千伏用淡黄色表示；220千伏用紫色表示；110千伏用朱红色表示；35千伏用鲜黄色表示；10千伏用绛红色表示；6千伏用深蓝色表示；400伏或380伏用黑色表示。
一般最常用的是相线红色，零线蓝色，接地黄绿。三相绝缘电线的黄、绿、红三色分别表示交流电压的A、B、C三相。220V市电相线就是火线一般用红色或棕色，因为这两种颜色是热色。
红线：代表火线；蓝线：代表的是零线，也称为中性线；黑线：代表地线或者零线使用；绿线：基本表示零线。
一般最常用的是相线红色，零线兰色，接地黄绿。三相绝缘电线的黄、绿、红三色分别表示交流电压的A、B、C三相。220V市电相线就是火线一般用红色或棕色，因为这两种颜色是热色。
A、B、C、N、PE，ABC黄绿红是三根火线，N线蓝色是零线，pe也就是黄绿双色的是地线。ABC任意两根测试电压是380伏，N和ABC任意一根测试电压是220伏。
电线的三种颜色通常指的是电线的绝缘层颜色，它们分别是红色、黄色和蓝色，一般被用于住宅、商业和工业场所的电线电缆系统。红色电线：红色电线通常代表火线，它是电线中的有电压导线，也就是电流的正向传输线路。

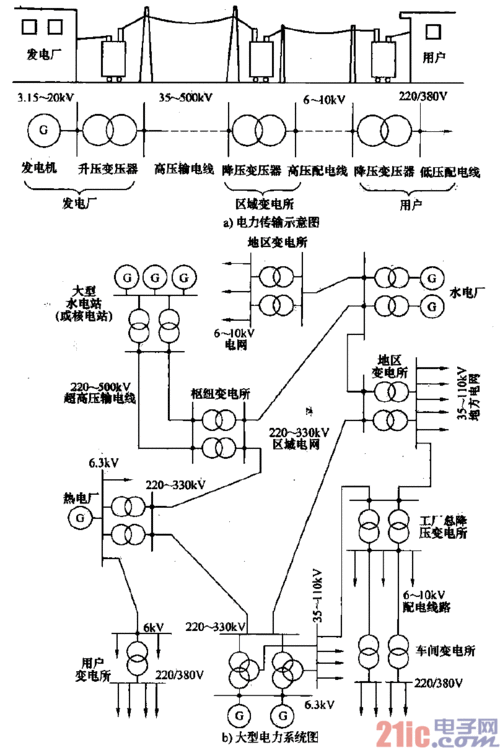

到此，以上就是小编对于电力传输过程五大环节的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
