本篇目录：
- 1、四分之一波长传输线的应用
- 2、HFSS中怎么看天线的特性阻抗
- 3、HFSS怎样看一段传输线的特性阻抗
- 4、HFSS能仿真传输线的串扰吗?
- 5、求教:将HFSS仿真传输线后得到的S参数能不能
- 6、HFSS仿真微带线时,不同长度的微带线的驻波也会发生较大变化,理论上应该...
四分之一波长传输线的应用
一般在微波电路中，1/4波长微带线可以用作阻抗匹配，相位为90度，而且经过1/4波长可以使电路成为开路状态。一般射频端口用50欧姆阻抗，因为50欧姆传输的损耗小。
可以。插入四分之一波长无损耗传输线可以用来作为接在传输线和负载之间的匹配元件，它的作用如同一个阻抗变换器，终端接入的负载ZL等于均匀传输。
实际上，在某些特定的工作频段，如VHF和UHF频段，使用非四分之一波长天线可能更为合适。这是因为在这些频段内，电波的传播距离相对较近，使用非四分之一波长天线可以减少天线的体积和重量，从而提高便携性和实用性。
天线选择4分之1波长的原因主要有两个。首先，当天线高度为辐射信号波长的四分之一时，天线的辐射能力最强。
HFSS中怎么看天线的特性阻抗
1、HFSS激励端口处阻抗的设置是基于天线要连接匹配线阻抗。
2、在data report中有个plot Z0可以看到它的特性阻抗。
3、HFSS软件由美国Ansoft公司开发，是三维电磁场仿真软件。它应用有限元法，可求解任意天线、三维射频、微波器件的电磁场分布，计算由于材料和辐射带来的损耗。
4、，首先贴片天线主要使用Ansoft Designer系列软件计算，他不需要像HFSS一样需要设置一些边界条件，而这些边界条件的设置都比较有讲究，一旦设置不好，结果就会不对。
5、如果匹配器指示的最佳匹配状态为50欧姆，则可以确认天线阻抗为50欧姆。网络分析仪：使用网络分析仪测试天线的阻抗。网络分析仪是一种精密的测试仪器，可以测量天线的阻抗特性。将天线连接到网络分析仪，并执行阻抗测量功能。
6、对于口面型天线，则常用馈线上电压驻波比来表示天线的阻抗特性。一般，天线的输入阻抗是复数，实部称为输入电阻，以Ri表示；虚部称为输入电抗，以Xi表示。
HFSS怎样看一段传输线的特性阻抗
在data report中有个plot Z0可以看到它的特性阻抗。
HFSS激励端口处阻抗的设置是基于天线要连接匹配线阻抗。
在工程目录求解设置solution setup下，右键你设置的setup，选择convergence即可观察当前的收敛情况，建议最小收敛次数设定为2，以防止假收敛。
，首先贴片天线主要使用Ansoft Designer系列软件计算，他不需要像HFSS一样需要设置一些边界条件，而这些边界条件的设置都比较有讲究，一旦设置不好，结果就会不对。
HFSS能仿真传输线的串扰吗?
如果非阻抗匹配的传输线，驻波是会变的。比如50欧负载，传输线的阻抗若是50欧，驻波不会随线长变化（线损不变），但若不是50欧传输线，就会变化，半个波长为一周期。
并且通常都是检查上述两种情况，如果实在是没办法找出原因，建议重建模型、定义边界、重新划分网格。还有MAXWELL v12版本可以直接安装在32位WIN7版本的，所以不需要使用虚拟机。还有可能是你的软件包有问题。
对HFSS有那么一点点了解，用来仿真一些微波方面的问题，但是用来仿真直流还从没做过。
还可以考虑这种方法：画一根PEC柱，其截面和你的端口形状一样，最好能一直通到边界上，然后就能在原端口处设置wave port了。
传统上讲，HFSS基于有限元方法，是一种频域算法。适用于模型细部变化多的频域分析。FEKO是基于MOM的频域的电磁场仿真软件。其最大的特点就是自动满足无限远条件，特别适应做辐射，散射等分析。
求教:将HFSS仿真传输线后得到的S参数能不能
通过HFSS不能直接得到，但是你可以通过HFSS得到S参数，然后通过MATLAB程序反演得到S参数。
只说一下hfss吧，菜单栏hfss--result---solution data 或者直接点击工具栏里的如下图标 弹出如下对话框 一般默认勾选S Matrix（s矩阵），1处选格式，幅度/相位或者实部/虚部， 点2处导出矩阵，可以选择格式比如tab之类。
你好！这个可以参考S矩阵、Y矩阵、Z矩阵中各参数的含义，比如S11是反射系数 如果对你有帮助，望采纳。
HFSS中，波端口激励、集总端口激励和Floquet端口激励都可以用来计算S参数。
HFSS仿真微带线时,不同长度的微带线的驻波也会发生较大变化,理论上应该...
如果非阻抗匹配的传输线，驻波是会变的。比如50欧负载，传输线的阻抗若是50欧，驻波不会随线长变化（线损不变），但若不是50欧传输线，就会变化，半个波长为一周期。
如果不匹配，则会形成反射，能量传递不过去，降低效率；会在传输线上形成驻波(简单的理解，就是有些地方信号强，有些地方信号弱)，导致传输线的有效功率容量降低；功率发射不出去，甚至会损坏发射设备。

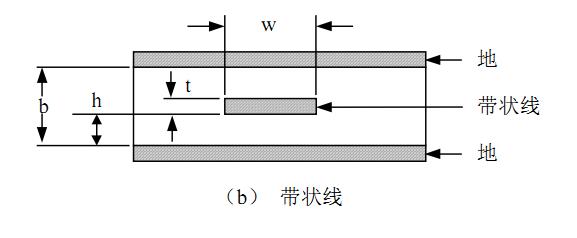

应该没有吧。手机上主要就是算算50欧姆微带线或者带状线。用史密斯小工具看看匹配，或者仿真一个简单的高通低通滤波器。
到此，以上就是小编对于传输线的特性阻抗公式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
