光耦PC817、NEC2501、TLP521这三种光耦是否可以互相替代?
可以。光耦522和pc817二者参数基本相当，性能上也都基本是一样的，可以互相代换。PC817常用在开关电源中，线性度好一点。
另外，不考虑“更为稳定，隔离电压更高”的要求，TLP521是可以完全替代PC817的。
TLP521是可以完全替代817和2501，后两个不能完全替代521，要求不严的一些消费类电源上，还有智能电表上这几个都是一样用的。可以百度“潮光光耦网”国内最专业的光耦网站，去查询一下这几个型号的DATASHEET。
虽然两个是常用的光耦，但是他们的参数有一个最主要的不同就是耐压！vceo pc817的vceo只有35v，tlp521的是55v。能不能代换要看你的具体应用，你先判断你的应用，光耦ce脚间电压不超过35v。就基本能代用的。
朋友，可以代换的。用PC817就可以代换，还可以用521和621代换啊。
能替换。光耦EL357， PC817， 开关光耦TLP521 能相互代换，它们参数一样 ，光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。光耦357代换：原则上是用同型号的换。
光耦781和817的区别通用吗
el817与el817c通用。两者功能和模板一样。el817与el817c是台湾亿光生产的线性光耦，用在电源的反馈回路，用来稳定电压和隔离。
光耦pc817坏了是可以替换jc817的，这两种光耦参数及引脚都一样，只是不同的厂家型号前缀不同。
光耦都一样。根据查询相关资料显示，817光耦亿光光电耦合器的一种型号EL817，是一种把红外光发射器件和红外光接受器件以及信号处理电路等封装在同一管座内的器件，是通用的，都一样。
怎样判断光耦的好坏
1、外观检查。首先，查看光耦的外观是否完好无损。注意检查光耦的引脚是否弯曲或断裂，并确保没有氧化或腐蚀现象。此外，还应检查光耦的封装是否完整，没有裂纹或损坏。电气性能测试。
2、检测光耦的好坏：可以在板带电的情况下，测输入驱动波形和输出驱动波形：如果仅有输入没有输出，那光耦肯定有问题；如果输入和输出波形都有，那就说明光耦没问题。这时可以查电源和驱动信号是否正常等等。
3、方法2：光耦PC817的判断方法，先用万用表二极管档检测出光耦的发光端，再在发光端加以五伏左右的电压，判断三极管端好坏。
4、方法1：在1，2两脚穿接一个LED灯并连上低压电源。在另一端量测电阻值，有值。断开电源后无穷大则代表光耦是好的。否则是坏的。
5、判断光耦的好坏，可在路测量其内部二极管和三极管的正反向电阻来确定。更可靠的检测方法是以下三种。
6、判断受光三极管的好坏与放大倍数：将万用表开关从电阻挡拨至三极管hFE挡，使用NPN型插座，将E孔连接④脚发射极，C孔连接⑤脚集电极，B孔连接⑥脚基极，显示值即为三极管的电流放大倍数。
817光耦详细参数
1、光耦的技术参数主要包括LED正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和电压VCE(sat)。
2、它的具体参数如下：正向电流IF(mA)50 mA 峰值电流IFM(A)1 A 反向电压VR(V)6 V 功耗P(mW)70 mW 集电极发射电压VECO(V)35 V 发射机电极电压VECO(V)6 V 集电极电流IC(mA)50 mA 集电极功耗PC(mW)150 mW。
3、光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat）。
光耦是什么含义
1、光耦是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
2、光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
3、光耦的作用是：把输入、输出侧电路进行有效的电气上的隔离；可以以光形式传输信号；有很好的抗干扰效果。
4、光耦原理是指利用光信号来控制电路的原理。它是一种新型的电路控制方式，可以实现电路的高速、高精度、高可靠性的控制。
5、光耦是光电耦合器，起到点信号--光信号---电信号连接的作用，可以在电气上对两端进行隔离，又能传递信号。

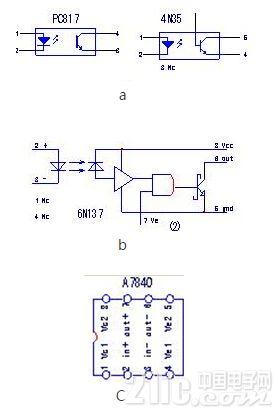

6、光耦，即光电耦合器，结构：一般4脚的光耦，输入端跨接的是一只led，输出端跨接的是一只光敏三级管，led和光敏三级管是被密封在一个封装中的。
哪种光速光耦可以使用下拉电阻进行控制!光耦的速率最低可以到1M。那位...
可以的，如果你需要的输出量是电压就这样接，硬之城上面应该有这个型号，可以去看看有没有教程之类的，不行的话就请教下客服最直接了一对一解决问题。
三极管输出类型的光耦；高速输出类型的光耦；逻辑IC输出类型的光耦；可控硅输出类型的光耦；继电器输出类型的光耦 光耦是由三部分组成，就是“光的发射、光的接收及信号放大。
光耦合器（Optical Coupler）：优点：体积小，无机械运动，寿命长，可实现电隔离。缺点：价格较高，对光信号的传输距离和稳定性有一定要求。基于你的需求，我会推荐使用光耦合器。
以TLP521－1为例，输出端为NPN型光电三极管结构，3脚为发射极，4脚为集电极，受光点为基极，接线方式有两种：（1）3脚下拉电阻接地，4脚接＋5V，3脚为I/O输出端，这种接法导通输出为1，截止输出为0。
光耦的数据速率BD是光度单位。光耦亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
