本篇目录：
什么是阻抗匹配阻抗匹配的条件
1、负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。源阻抗匹配：电源内阻等于传输线的特性阻抗称之为源阻抗匹配。
2、阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。
3、阻抗匹配就是射频源阻抗与传输线及负载阻抗之间互相适配，得到最大功率输出的一种工作状态。阻抗匹配有两种形式，一是负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。
4、阻抗匹配是为了保证能量传输损耗最小，匹配就是上一级电路的内电阻要等于下一级电路的输入电阻。可以分为低频和高频两种情况理解。1。
5、具体说来阻抗可分为两个部分，电阻(实部)和电抗(虚部)。其中电抗又包括容抗和感抗，由电容引起的电流阻碍称为容抗，由电感引起的电流阻碍称为感抗。
阻抗的阻抗匹配技术
1、阻抗匹配的三种方式如下：负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。
2、在进行阻抗匹配计算时，需要注意以下几点：确保信号源和负载的阻抗值在同一频率下测量。如果信号源或负载的阻抗值包含电感和电容成分，需要将其等效转换为电阻值进行计算。
3、匹配阻抗的端接有多种方式，包括并联终端匹配、串联终端匹配、戴维南终端匹配、AC 终端匹配、肖特基二极管终端匹配。
4、阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。我们先从直流电压源驱动一个负载入手。
5、阻抗匹配的概念：阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
传输线阻抗匹配_传输线阻抗匹配方法
阻抗匹配的三种方式如下：负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。
串联端子匹配 当信号源端阻抗低于传输线的特性阻抗时，在信号源端和传输线之间串联电阻器R以使源端的输出阻抗与传输线的特性阻抗匹配，并且抑制来自传输线的信号反射加载结束，反射再次发生。
公式：Z= R+i( ωL–1/（ωC）)说明：负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗Z= R+i(ωL–1/（ωC）)。其中R为电阻，ωL为感抗，1/（ωC）为容抗。

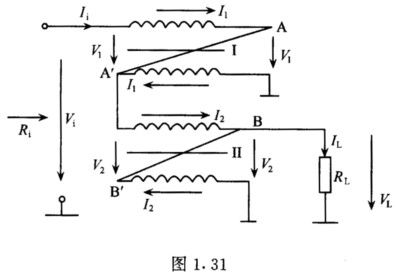

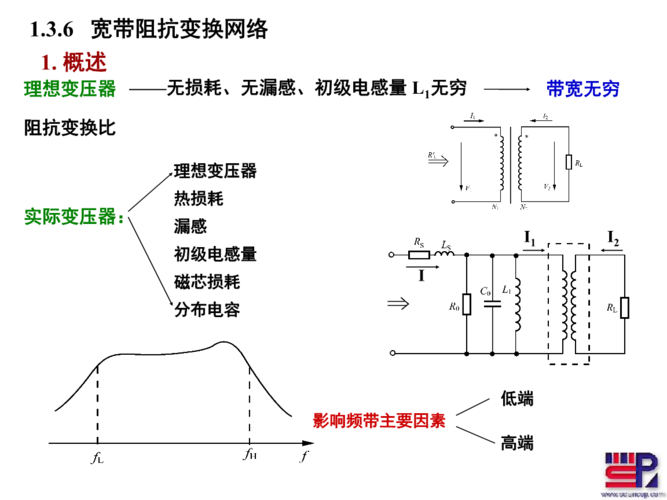

传输线变压器的结构有何特点,它有哪些基本应用?
1、传输线变压器的应用：⑴实现宽带阻抗匹配；⑵实现平衡、不平衡转换；⑶实现功率合成、功率分配 。
2、变压器的技术数据：型号：变压器的型号由两部分组成：第一部分是汉语拼音组成的符号，用以表示变压器的产品分类、结构特征和用途；第二部分是数字，斜线前表示额定容量，KVA；斜线后表示高压侧的电压等级，KV。
3、变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。
4、(1)按用途分：①电力变压器用于输配电系统的升压或降压，是一种最普通的常用变压器。②试验变压器产生高压，对电气设备进行高压试验。
到此，以上就是小编对于传输线变压器特性阻抗的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
