传输门是什么意思?有什么用?

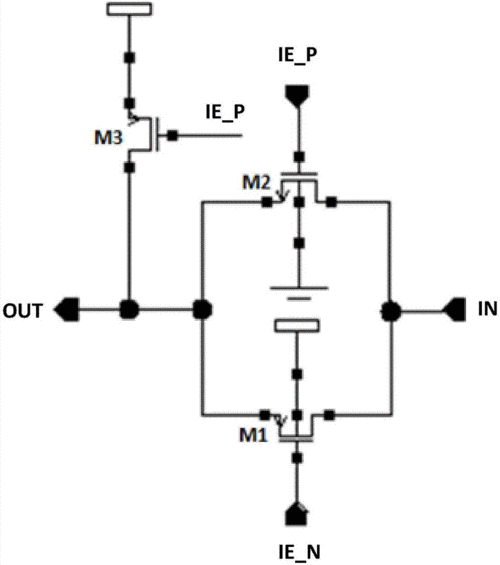

1、传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
2、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
3、传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
4、CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。
5、传输门。在边沿触发器电路结构中，反相器GG2和传输门TGTG2组成了主触发器，反相器GG4和传输门TGTG4组成了从触发器。当C为1时，将输入端的模拟信号整体传输之输出端，无损耗，C为0时门关闭。
6、右上角逻辑非关系，可以认为信号先非再进入逻辑门，起到缓冲作用。分析时看到逻辑门输入有小圈就非逻辑一次。
哪些cmos门可以将输出端并接
【答案】：(1)普通互补输出门的输出端不能并接。(2)OD门输出端可以并接。(3)三态输出端可以并接。
CMOS的OD门、CMOS的三态门、CMOS传输门。输出端需严格按照极性连接，否则不工作，可以并联使用的门电路是CMOS的OD门、CMOS的三态门、CMOS传输门。用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。
TTL集电极开路输出(OC)的型号、CMOS漏极开路输出(OD)的型号可以将输出端并联使用，完成“线与”功能或增加驱动能力，具有三态输出(ST)结构的器件也可以并联使用。
CMOS电路的三态输出门是一种集成电路，可以实现高效的逻辑运算。三态输出门有三种状态：高电平（逻辑1）、低电平（逻辑0）和高阻态（逻辑Z）。
一般的逻辑门是不能并联使用的。但是具有特殊电路结构的逻辑门，比如集电极开路的TTL门电路，或者是带有三态输出端的门电路才可以并联使用。所以本题中A，C是可以的(集电极开路门，三态门)。
OC/OD门的电路结构决定了永远都不会有短路的情况出现，所以可以随便并联；三态门不能从电路本身避免短路，如果直接并联输出，一定要在三态门控制上加上互锁逻辑，保证任意时刻只有一路三态门在输出状态。
什么是CMOS传输门?

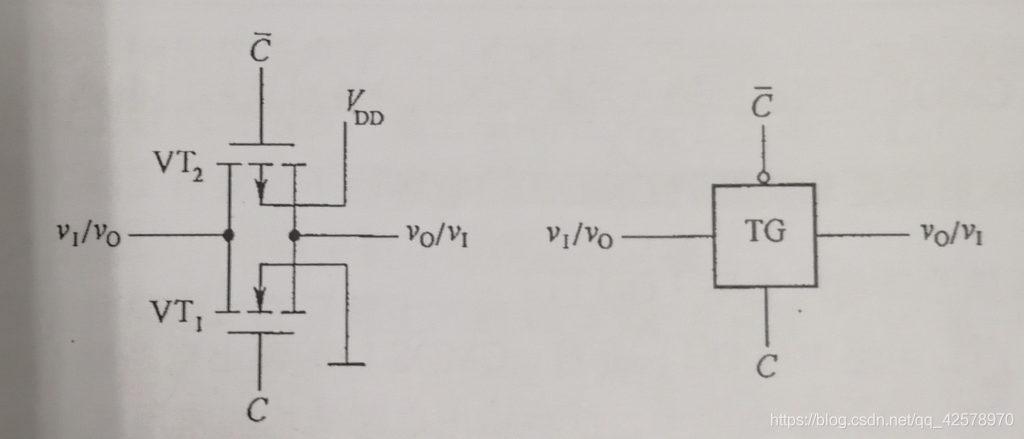

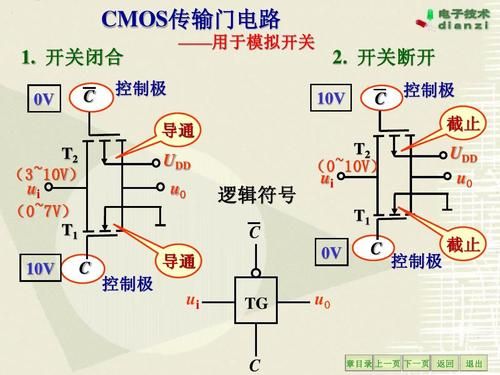

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。
cmos是控制信号能通过的电子开关。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻。
漏极开路输出。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路，一般可以将输出端并接的CMOS传输门是指漏极开路输出。电源输出端是为传感器或其他小容量负载提供24V直流电源。

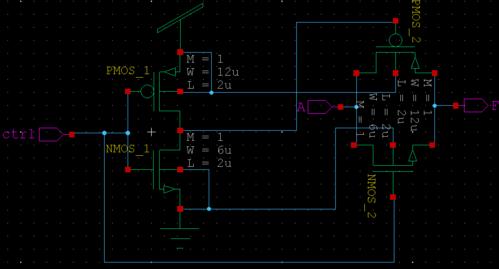

CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。
ttl集成逻辑门的逻辑功能与参数测定
逻辑门是在集成电路（也称：集成电路）上的基本组件。逻辑功能：高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。
数字电子技术实验实验一基本逻辑门电路实验基本逻辑门电路性能（参数）测试（一）实验目的掌握TTL与非门、与或非门和异或门输入与输出之间的逻辑关系。熟悉TTL中、小规模集成电路的外型、管脚和使用方法。
集成电路74LS00是四2输入的与非门，即有四个2输入端的与非门，与非门的功能，是输入端A，B，全为1时，输出才为0，A，B只要有一个端输入0，输出就是1。根据这个逻辑关系就很容易测出74LS00的逻辑功能。
输入信号用来驱动并联的N沟道MOSFET，而P沟道MOSFET则彼此串联。逻辑门是在集成电路（也称：集成电路）上的基本组件。逻辑功能：高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。
晶体管-晶体管逻辑电路（transistor-transistorlogic）。集成电路输入级和输出级全采用晶体管组成的单元门电路。简称TTL电路。它是将二极管-晶体管逻辑电路（DTL）中的二极管，改为使用多发射极晶体管而构成。TTL电路。
CMOS有什么用途
cmos是电脑主板上的一块可读写的RAM芯片。仅仅是用来存放数据的。CMOS是用于保存计算机基本启动信息（如日期、时间、启动设置等）的芯片。CMOS是Complementary Metal Oxide Semiconductor（互补金属氧化物半导体）的缩写。
CMOS（Complementary Metal-Oxide-Semiconductor）是一种图像传感器技术，常用于数码相机、手机摄像头和其他图像捕捉设备中。CMOS图像传感器是一种基于半导体工艺的光电转换器件，用于将光能转化为电信号，实现图像捕捉和处理。
模拟电路：CMOS技术也应用于模拟电路，如放大器、滤波器、振荡器等。
到此，以上就是小编对于cmos传输门电路图和符号图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
