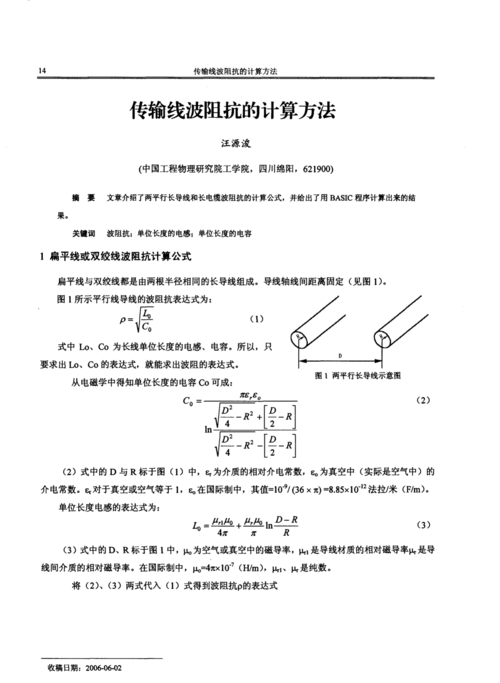

波阻抗公式是Z=R+jX。线路波阻抗等同于所给定线路参数的一条无限长线路上行波的电压与电流的比值。对于无损输电线路，其波阻抗Z等于(L/C)的平方根。

阻抗计算常用于评估电路的稳定性，特别是在放大器和振荡器设计中。通过计算输入输出端口的阻抗，可以分析电路中的反馈路径和稳定性特性。

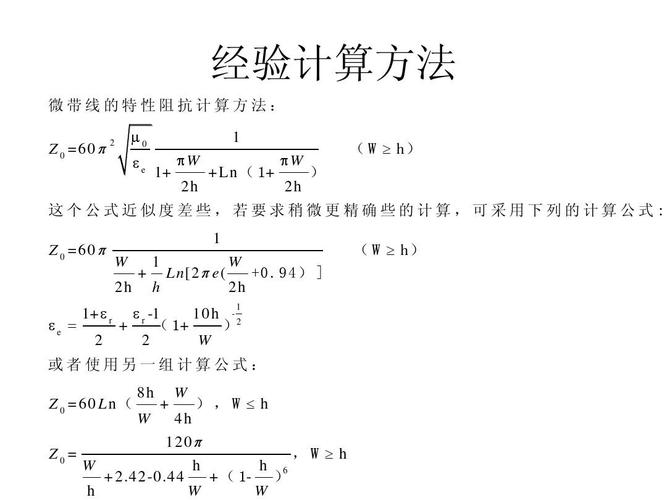

可以先简单看一下两种传输线结构的阻抗计算公式：1）微带线阻抗 2）带状线阻抗关于传输线的阻抗，你只要理解它的原理及记住各个元素和阻抗的比例关系，然后能在工作中灵活运用就好了。

并联终端匹配并联终端匹配是最简单的终端匹配技术，通过一个电阻R 将传输线的末端接到地或者接到V CC 上。电阻R 的值必须同传输线的特征阻抗Z 0匹配，以消除信号的反射。

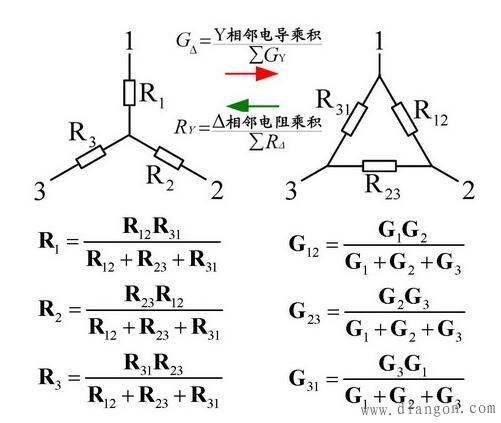

特性阻抗公式：Zeq＝（Z1＊Z2）/（Z1＋Z2）。Zeq是等效阻抗，Z1和Z2分别是信号源阻抗和负载阻抗。阻抗匹配是电子工程领域中一个非常重要的话题，特别是在涉及高频信号和功率传输的情况下。

阻抗公式：Z= R+j ( XLCXC)。阻抗Z= R+j ( XL CXC) 。其中R为电阻，XL为感抗，XC为容抗。如果( XLCXC) gt； 0，称为“感性负载”；反之，如果( XL CXC) lt； 0称为“容性负载”。

阻抗公式：z= r+j (xl–xc)。阻抗z= r+j (xl –xc)。其中r为电阻，xl为感抗，xc为容抗。如果(xl–xc) 0，称为“感性负载”；反之，如果(xl –xc) 0称为“容性负载”。

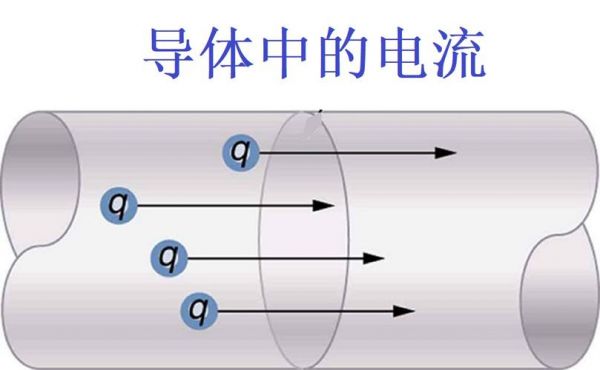

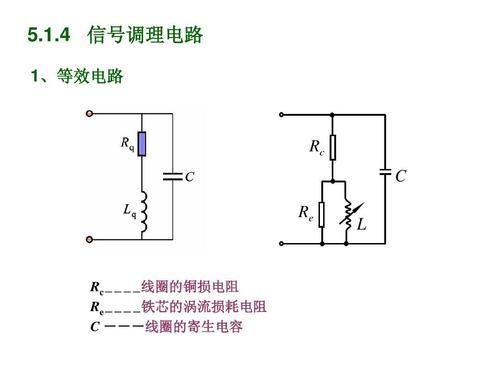

阻抗公式 Z= R+j( ωL–1/（ωC）)。在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。阻抗常用Z表示，是一个复数，实部称为电阻，虚部称为电抗。

阻抗的计算公式是Z=R+jωL-（1/ωC），其中Z为阻抗，R为电阻，j为虚数单位，ω为角速度，L为电感，C为电容。在低频交流电路中，电阻R起着主要的阻碍作用，可以视为线性元件。

阻抗公式：Z= R+i( ωL–1/（ωC）)负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗Z= R+i(ωL–1/（ωC）)。其中R为电阻，ωL为感抗，1/（ωC）为容抗。

变压器的短路阻抗计算公式：Z＝Uk%*Un平方*1000/（100Sn），其中Uk为短路电压，Un为额定电压，Sn为容量。例如有一台Se=100KVA，10/0.4KV三绕组变压器，短路电压Uck%=3% ，计算短路阻抗。

变压器初、次级阻抗之比，等于匝数比的平方：变压器阻抗变换公式初级阻抗变比为输出电压为当然，没有必要这么麻烦，直接用公式 P = U/R 计算就行，无非想你展示阻抗变换公式而已。
