本篇目录：
- 1、spi总线和i2c总线的区别
- 2、串口与SPI口有什么区别?
- 3、SPI通信四大模式
- 4、SPI总线有哪几种方式?
- 5、单片机中如何选用SPI、UART和IIC/SmBus?有谁知道他们的传输速度和应用场...
- 6、三种通信模式SPI、UART、I2C它们的工作原理
spi总线和i2c总线的区别
1、硬件结构不同：IIC：IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。
2、I2C总线是一种简单、双向二线制同步串行总线，它只需要两根线即可在连接于总线上的器件之间传送信息。基本协议不同 串口进行通信过程至少涉及三个层次的协议：物理层协议、数据路层协议和应用层协议。
3、quickmouse：I2C的速度比SPI慢一点，协议比SPI复杂一点，但是连线也比标准的SPI要少。
4、i2c：（inter－integratedcircuit）总线是用于连接微控制器及其外围设备。i2c总线支持任何ic生产过程(nmoscmos、双极性）。两线——串行数据（sda）和串行时钟（scl）线在连接到总线的器件间传递信息。
5、I2C是多主控总线，所以任何一个设备都能像主控器一样工作，并控制总线。总线上每一个设备都有一个独一无二的地址，根据设备它们自己的能力，它们可以作为发射器或接收器工作。多路微控制器能在同一个I2C总线上共存。
6、\r\n IIC总线 \r\nIIC 是一种二线制串行总线接口，工作在主/从模式。二线通信信号分别为开漏 SCL 和 SDA 串行时钟和串行数据。主器件为时钟源。数据传输是双向的，其方向取决于读/写位的状态。
串口与SPI口有什么区别?
1、SPI实现要简单一些，UART需要固定的波特率，就是说两位数据的间隔要相等，而SPI则无所谓，因为它是有时钟的协议。quickmouse：I2C的速度比SPI慢一点，协议比SPI复杂一点，但是连线也比标准的SPI要少。
2、SPI是串行外设接口（Serial Peripheral Interface）的缩写。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便。
3、SPI：高速同步串行口。3～4线接口，收发独立、可同步进行UART：通用异步串行口。Uart，SPI和I2C的区别UART就是两线，一根发送一根接收，可以全双工通信，线数也比较少。
4、区别：SPI：高速同步串行口。3～4线接口，收发独立、可同步进行 UART：通用异步串行口。

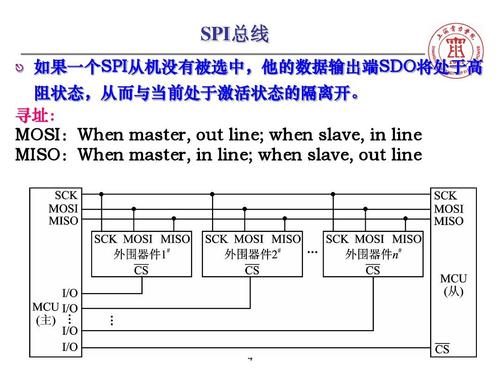

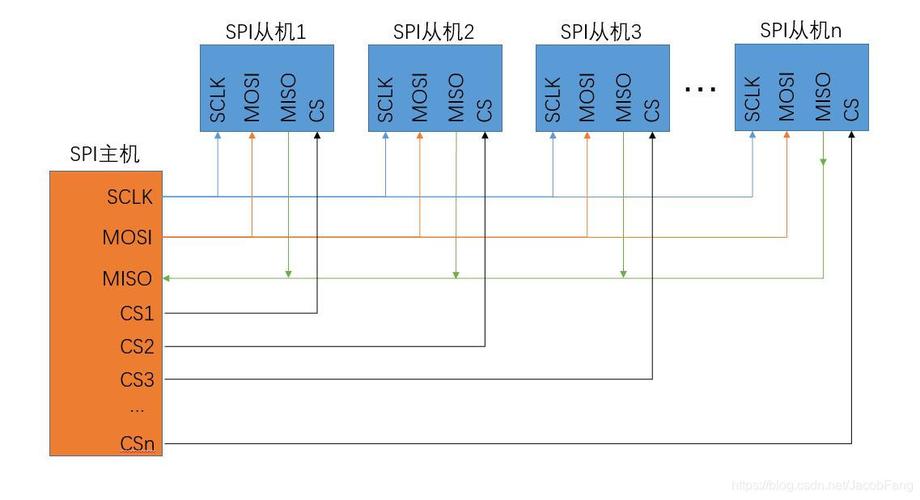

SPI通信四大模式
SPI通信中使用4根信号线MISI、MISO、SCLK、SS，分别为数据输入、数据输出、时钟和使能端，NC表示空脚。
SCK为同步时钟，MOSI为主输出从输入，MISO为主输入从输出。看到SPI通讯中的某些资料，MOSI，MISO，SCK是直联的(经测试是可以的)，但有些ISP编程器却加上三个上拉电阻。输出1： MCU输出1+(上拉) 或 MCU高阻+上拉。
SPI有四种操作模式：模式0、模式模式模式3。这几个模式之间的区别是定义了在时钟脉冲的哪条边沿转换(toggles)输出信号，哪条边沿采样输入信号，还有时钟脉冲的稳定电平值(即时钟信号无效时是高还是低)。
SPI总线三线制和四线制的区别：方式不同 三线制指的是CS，CLK，MOMI，是半双工方式；四线制指的是 CS，CLK，MOSI和MISO，是全双工方式。
spi四种模式详解在讲时序图之前，我们先要了解spi的四种模式，不同的模式采集数据的方式不一样。一般内置SPI功能的单片机上，都有两个寄存器配置位CPOL和CPHA。我们拿STM32单片机来举例，可以通过结构体成员配置。
SPI总线四种工作方式 SPI 模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性（CPOL）对传输协议没有重大的影响。
SPI总线有哪几种方式?
透明模式：在这种模式下，SPI总线上的设备可以自动交换数据位格式。这意味着发送设备可以将数据以一种格式发送，接收设备则将以另一种格式接收。这种模式使得不同的设备或不同厂商的设备之间的兼容性更好。
三线制和四线制是在SPI总线中使用的两种不同的连接方式。 三线制：三线制SPI总线使用MOSI、MISO和SCK三条线进行数据传输。
工作方式1：当CPHA=0、CPOL=0时SPI总线工作在方式1。
SPI总线 MOTOROLA公司的SPI总线的基本信号线为3根传输线，即SI、SO、SCK。传输的速率由时钟信号SCK决定，SI为数据输入、SO为数据输出。
单片机中如何选用SPI、UART和IIC/SmBus?有谁知道他们的传输速度和应用场...
1、SPI 和I2C这两种通信方式都是短距离的，芯片和芯片之间或者其他元器件如传感器和芯片之间的通信。而UART是应用于两个设备之间的通信，如用单片机做好的设备和计算机的通信。这样的通信可以做长距离的。
2、SPI：高速同步串行口。3～4线接口，收发独立、可同步进行 UART：通用异步串行口。
3、单片机的通信方式有UART，SPI，I2C等。也可并行通讯，也可以自定义协议完全取决应用场合。
4、单片机中的SPI、UART、I2C SPI SPI允许单片机和外围设备或者单片机之间高速同步数据传输，SPI可以有主机和从机模式之选，通信的主从机之间通过移位寄存器同时交换数据。目前自己用的以主机模式居多。
5、，SPI总线就是三根。 片选CS一根，这个由各自芯片决定，有高平或者低平的。这个其实是必须的，因为只有片选到了才能找到。和我用的总线74HC573（或者74LS373）锁存器一个道理。
6、UART就是两线，一根发送一根接收，可以全双工通信，线数也比较少。数据是异步传输的，对双方的时序要求比较严格，通信速度也不是很快。在多机通信上面用的最多。
三种通信模式SPI、UART、I2C它们的工作原理
UART首先将并行数据转换成串行数据来传输。消息帧从一个低位起始位开始，后面是5~8个数据位，一个可用的奇偶位和一个或几个高位停止位。该总线双向通信，可以实现全双工传输和接收。在嵌入式设计中，UART用来与PC进行通信。
三种通信模式SPI、UART、I2C它们的工作原理uart：是一种通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输和接收。
UART就是两线，一根发送一根接收，可以全双工通信，线数也比较少。数据是异步传输的，对双方的时序要求比较严格，通信速度也不是很快。在多机通信上面用的最多。
UART用在与主机（比如计算机）接口外设相连。I2C是由飞利浦公司提出的，用于与芯片与芯片之间的通信。spi是摩托罗拉最先提出的，用于芯片与芯片间的通信，与i2c不同的是传输需要四根线，i2c传输需要两根线，所以速率比i2c快。
串行通信：MCU通常支持串行通信协议，如UART、SPI和I2C。您可以使用这些协议将MCU连接到其他设备，以实现双向数据传输。UART用于异步串行通信，SPI和I2C用于同步串行通信。
到此，以上就是小编对于spi总线作用的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
