iic的数据传输
IIC（Inter-Integrated Circuit) ，简单说就是IC（芯片）之间通信的总线。总线的意思就是，各个器件都并联接到一组公共的线路上，然后共用这条线路来传输数据信息。

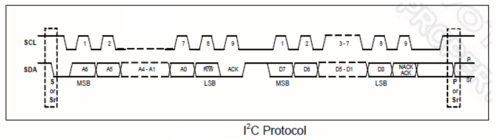

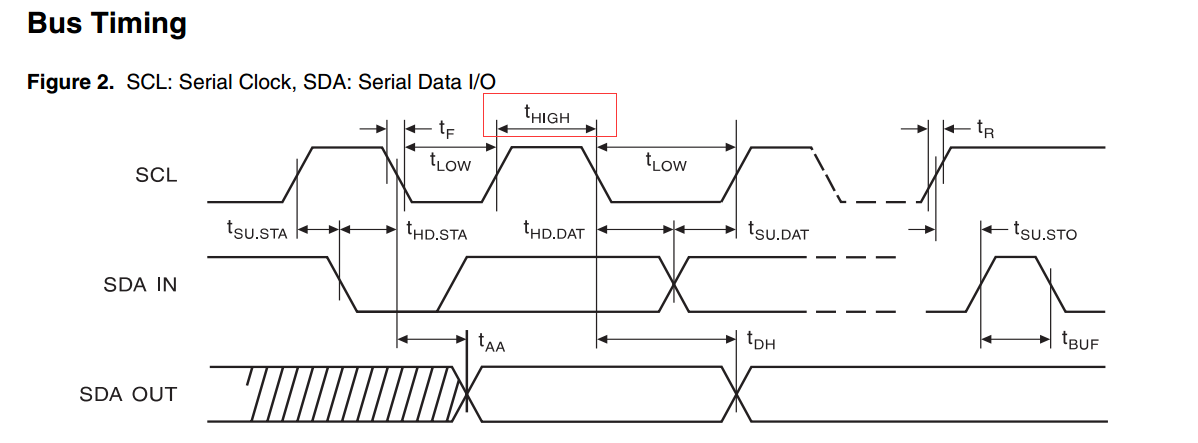

在I2C总线传输过程中，将两种特定的情况定义为开始和停止条件（见图3）：当SCL保持“高”时，SDA由“高”变为“低”为开始条件；当SCL保持“高”且SDA由“低”变为“高”时为停止条件。开始和停止条件均由主控制器产生。
您好，中国最早的通讯方式是飞鸽传书，还有烽火传军情、鸿雁传书、鱼传尺素、青鸟传书、黄耳传书、风筝通信等。
总线最大电容。连接到相同总线上的IC数量只受总线最大电容的限制，串行的8位双向数据传输位速率在标准模式下可达100Kbit/s，快速模式下可达400Kbit/s，高速模式下可达3．4Mbit/s。
嵌入式系统或手机用以连接低速周边装置而发展。IC（读作I-squared-C ），还有可选的拼写方式是I2C（读作I-two-C）以及IIC（读作I-I-C），在中国则多以I方C称之。
电路图很简单，只用连上2条上，上拉个电阻就可以啦。IIC通信的原理参考飞利浦的标准，两线特定的状态实现数据传输开始，应结束等等，多看看时序图就了解啦。但是大多数的51单片机不带硬件IIC模块，我们可以用软件来模拟。

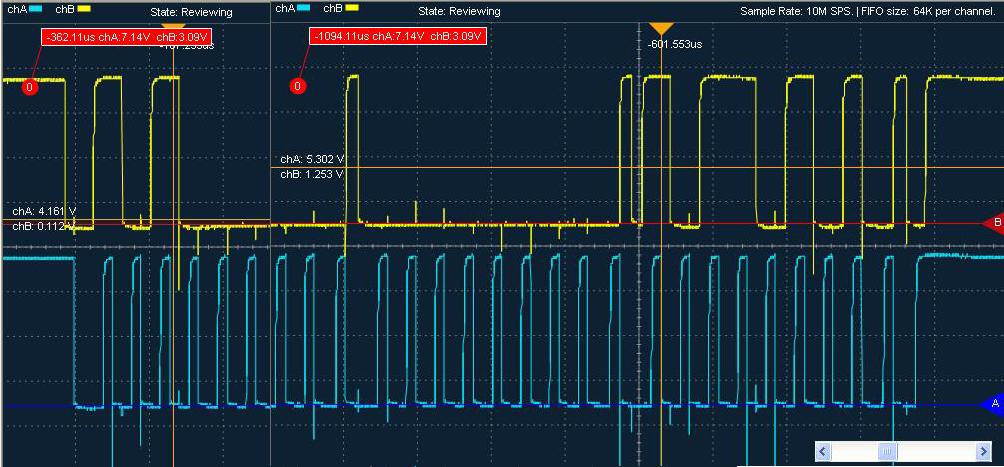

请问模拟的iic时序读取数据的时候错误,有什么办法防止!谢谢了,大神...
读数据，首先为起始信号-》从地址（最后一位为W写）-》重复起始信号 -》从地址（最后一位为R读）-》存放的寄存器地址或读的数据地址- 读到的数据。这么个过程。不懂的可以接着问。
io口加上上拉电阻或者降低传输速度就能彻底的解决你的问题。
数据重新发送，以覆盖原来的错误 设置合理的超时时间，以在超时后允许系统重发。对于重要数据，比如需要保存的系统参数，在无应答信号时，需要将数据读回进行校验，防止出现写错误。
第三，做好数据备份和坏道隔离。建议在PE下格式化，如果没有多余的空闲硬盘，也可以进行无损调整分区容量，并将坏道那部分保持空闲（PS：不是隐藏，在不同系统下，隐藏分区有可能被分配盘符），不写入分区表。
IIC的data，clk端口要外加上拉电阻；要注意时序；要增加错误处理：读取失败时重复读取3次，3次失败则退出。
IIC总线的C51程序中的个别指令的问题?
1、IIC总线时序 在IIC总线传输过程中，将两种特定的情况定义为开始和停止条件（如图1）：当SCL保持“高”，SDA由“高”变为“低”时为开始条件；SCL保持“高”，SDA由“低”变为“高”是为停止条件。
2、IIC总线的时序，好像是：最高频率在400KHz。单片机指令的执行时间，速度快，所以要加延时。停止函数，是在SCL=1期间，SDA出现上升，那么SDA先要为0，这个0，要在SCL=0实现。
3、bit和uchar 之类的差不多，只不过uchar=8位， bit=1位而已。都是变量，编译器在编译过程中分配地址。除非你指定，否则这个地址是随机的。这个地址是整个可寻址空间，RAM+FLASH+ 扩展空间。bit只有0和1两种值。
4、MOV A，R2 MOVX @R0，A RET 根据这段程序中的MOVX @R0，A，液晶与单片机可能是以总线形式连接的。即液晶内部的RAM地址作为单片机的外RAM，使用MOVX将数据送到液晶的RAM中。
用GPIO模拟IIC总线,主要是通过什么实现时序?
模拟I2C是通过GPIO，软件模拟寄存器的工作方式，而硬件（固件）I2C是直接调用内部寄存器进行配置。如果要从具体硬件上来看，可以去看下芯片手册。因为固件I2C的端口是固定的，所以会有所区别。
i2c-core.c就是IIC核心，buses中的文件是主流处理器中IIC总线的总线驱动，而chips中的文件就是常用芯片的驱动，algos中的文件实现了一些总线适配器的algorithm，其中就包括我们要用到的i2c-algo-bit.c文件。
以AT89C51为例，用它的普通IO口模拟IIC时序时，一般都是用作主机。
GPIO是通用I/O的缩写，其功能类似于8051的p0-p3。通过程序控制，用户可以自由使用插针。
FPGA实现UART，IIC，SPI。如果是简单的应用（比如说不用校验等等），完全可以自己写，例如下面的程序，VHDL写的，既可以作为UART发送程序（改改就是接收），也可以做SPI发送或者接收（加一个时钟）。
spi总线和i2c总线的区别
硬件结构不同：IIC：IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。
I2C总线是一种简单、双向二线制同步串行总线，它只需要两根线即可在连接于总线上的器件之间传送信息。基本协议不同 串口进行通信过程至少涉及三个层次的协议：物理层协议、数据路层协议和应用层协议。
quickmouse：I2C的速度比SPI慢一点，协议比SPI复杂一点，但是连线也比标准的SPI要少。
i2c：（inter－integratedcircuit）总线是用于连接微控制器及其外围设备。i2c总线支持任何ic生产过程(nmoscmos、双极性）。两线——串行数据（sda）和串行时钟（scl）线在连接到总线的器件间传递信息。
I2C是多主控总线，所以任何一个设备都能像主控器一样工作，并控制总线。总线上每一个设备都有一个独一无二的地址，根据设备它们自己的能力，它们可以作为发射器或接收器工作。多路微控制器能在同一个I2C总线上共存。
