本篇目录：
- 1、用555定时器怎样实现15秒计时电路?急用
- 2、555多谐振荡器跟斯密特触发器有什么区别?
- 3、数字电路题目,555定时器构成的施密特触发器。怎么判断是电压正向输出...
- 4、施密特触发器周期公式
用555定时器怎样实现15秒计时电路?急用
可采用电容延时放电定时电路，电路很简单，调节C、R1的数值，可获得不同的定时时间。开关闭合一下以后要断开。RC定时结束后，4148输出一个高电平触发单稳电路并通过9102驱动小灯泡发光。
秒脉冲发生器 秒脉冲产生电路由555定时嚣和外接元件RRC构成多谐振荡器。输出脉冲的频率为：经过计算得到f≈1Hz即1秒。计数器 计数器由两片74LS192同步十进制可逆计数器构成。
如果没到15秒时按一下K，就会从抬起手指时再增加15秒发光。

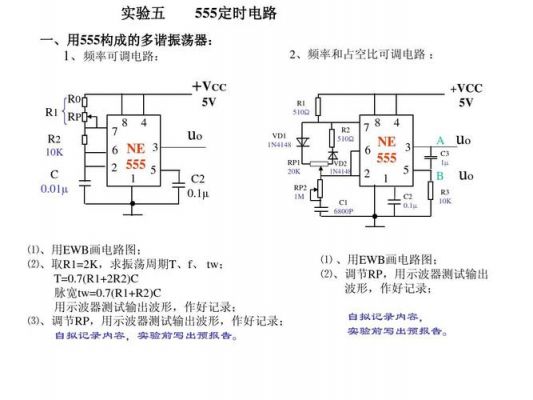

555多谐振荡器跟斯密特触发器有什么区别?
1、多谐振荡器是一种自激振荡器，它有两个暂稳态，没有稳定状态，电路在接通电源之后，无需外加触发信号便能产生方波或矩形脉冲。其主要用途是产生波形。
2、多谐振荡器左侧有3个电阻，一个为可变电阻；施密特触发器左侧有2个电阻；单稳态触发器一般不用。
3、施密特触发器有两个稳定状态，单稳态触发器只有一个稳定状态，一个暂稳态。多谐振荡器没有稳态，只有两个暂稳态。
4、稳态：输出uo为低电平，即无触发器信号（ui为高电平）时，电路处于稳定状态——输出低电平。
数字电路题目,555定时器构成的施密特触发器。怎么判断是电压正向输出...
1、组成的施密特触发器，当外接电压作为控制信号时，V+=Vcon=6V，而V-=1/2 *Vcon=3V，回差电压就是3V。
2、稳态：输出uo为低电平，即无触发器信号（ui为高电平）时，电路处于稳定状态——输出低电平。
3、)对于正向和负向增长的输入信号，电路有不同的阈值电平。这一特性称为滞后特性或回差特性。
4、电路中NE555接成双稳态电路，光敏电阻RC和电位器RP组成一个简单的分压器，NE555的②脚、⑥脚接在分压点上。白天，光线较亮，光敏电阻RG呈低阻状态，为此分压点为高电位。
5、请看图片 当我们把TH与TR连接同时接到外部输入信号时，555定时器即为典型施密特接法。555内部结构，绿色为2个电压比较器C1C2，红色为基本RS触发器，电压比较器采样点有3个5K的精密电阻，故称为555芯片。
施密特触发器周期公式
1、后面一个反相器电路我们可以理解是整形电路或倒相电路都可以（具体要看电路参数了）这电路T≈（4~3）R*C，一般频率和波形要求不高的场合使用。不是你说的一定是2R*C的。
2、ViH被固定为ViL=1/3Vcc，ViH=2/3Vcc；因此，计算频率的公式如下；T充电= RC*Ln[(Vcc-ViL)/(Vcc-ViH)]；T放电= RC*Ln(ViH/ViL)；T=T充电+T放电；只是ViL与ViH的值，你得去查看U1A芯片资料了。
3、当输入电压小于阈值电压时，NPN型三极管是失效的，而PNP型三极管是导通的，于是输出电压就是低电平；而当输入电压大于阈值电压时，NPN型三极管就会导通，PNP型三极管就会失效，于是输出电压就是高电平。施密特触发器有很多应用。
到此，以上就是小编对于用555构成的施密特电路,有几个稳定状态的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
