pc817光耦工作电压是多少(pc817光耦参数)
高隔离电压：5000V有效值。紧凑型双列直插封装，PC817为单通道光耦，PC827为双通道光耦，PC837为三通道，PC847为四通道光耦。线性光耦元件。

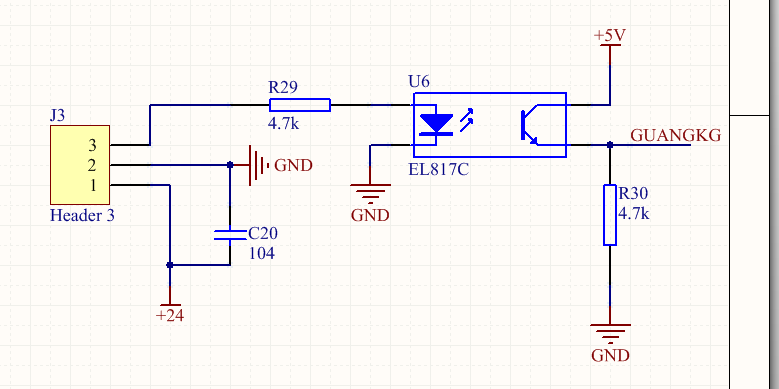

PC817的集电极供电电压在实际电路中通常是按5V来设计的，因为这符合参数手册给定的条件。PC817的基本参数：集-射极电压额定值Vceo为35V，Ic为50mA，Pc为150mW。
输入侧就是个发光二极管，属电流控制器件，需要限制的是正向电流，不能直接加正向电压。正向工作电压可在输入特性曲线查出，通常在4V左右。
高速线性光耦型号
1、常用的线性光耦是 PC817A —C系列。通俗的区分是档位不同，PC817分A，B，C，D，书面上称为电流传输比（CTR）不同。
2、有高速光耦。PC817是线性光耦，要频率高（开关信号），那就可采用非线性光耦。
3、HCNR200型号。HCNR200型号的光耦合器作为一种高精度线性光耦，具有低成本、高线性度、高稳定度等多种优点，能够完成多种光电隔离转换电路的设计。
4、常见光耦型号及使用注意事项 光电耦合器(简称光耦)是开关电源电路中常用的器件。光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
5、鑫永诚光耦 首先，781是一种高电流、低隔离电压的光耦合器，适用于高电压环境。相比之下，817是一种低电流、高隔离电压的光耦合器，适用于低电压环境。
6、常用的4脚线性光耦有PC817A---C。PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。
pc817abcd区别?
这个区别就是最后的字母是不一样的。有可能只是这个设备的位号不一样，所以其实本身还是相同的设置。
只有耦合系数不同 光耦817B档与C档只有耦合系数不同，其他方面是没有区别的，817C同B一般电路，可以直接换，看不出差异，如果有影响，调整一下光耦的供电电阻，改变增益，即可满足要求。
CTR不同，及电流转换比，B档130-260% C档200~400 D档300-400%。C档的电流传输比要比B档更高些。C档的电流传输比是200~400%，B档是130~260%。
CTR不同，及电流转换比，B档130-260 D档300-400。
光耦PC817和PC817B区别为：峰值正向电流不同、作用不同、应用不同。峰值正向电流不同 光耦PC817：光耦PC817的峰值正向电流（ICE max）为1A。光耦PC817B：光耦PC817B的峰值正向电流（ICE max）为5A。
pc817c。用料。pc817采用的硅、硒、锗、聚氯乙烯等制作的，而pc817c采用的是硅、硒、锗、聚氯乙烯、聚乙烯等材料制作而成。价格。pc817市场价在2元一个，而pc817c市场价在5元一个，pc817c好。
光耦主要的参数是什么
1、采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这表明欲获得同样的输出电流，后者只需较小的输入电流。
2、光耦的技术参数主要包括LED正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和电压VCE(sat)。
3、还要考虑的参数有隔离电压、上升时间和下降时间、击穿电压、驱动极性等等。
4、光耦输出端的最大工作电压：30V。光耦输出端的最大工作电流：50mA。光耦的最大工作温度：85℃。光耦的最小绝缘电阻：10^10Ω。光耦响应时间：小于等于4微秒。光耦的耐压能力：1500Vrms。

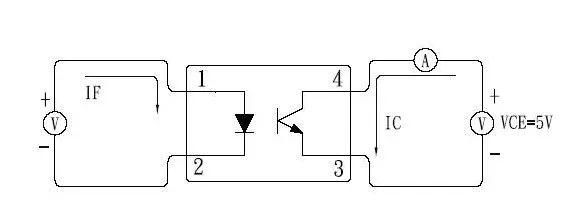

5、光耦是一种将光信号转化为电信号的器件，通常由光源、光接收器和光隔离器组成。CTR（Current Transfer Ratio）是光耦的一个重要参数，它表示输出光电流与输入LED电流之间的比率。CTR的大小决定了光耦的灵敏度和信号传输效率。
817光耦详细参数
1、光耦的技术参数主要包括LED正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和电压VCE(sat)。
2、它的具体参数如下：正向电流IF(mA)50 mA 峰值电流IFM(A)1 A 反向电压VR(V)6 V 功耗P(mW)70 mW 集电极发射电压VECO(V)35 V 发射机电极电压VECO(V)6 V 集电极电流IC(mA)50 mA 集电极功耗PC(mW)150 mW。
3、光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat）。
到此，以上就是小编对于光耦电流传输比怎么取值的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
