红外线转发器相关知识(附图)
该转发器由发射和接收两部分构成，图1(a)为发射部分电路原理。鉴频后的伴音（音频）信号经三极管VT放大后推动红外发射管。由于发射管的发射强度与通过其电流成正比，所以VDVD2所发出的红外光，便受到音频信号的调制。
红外转发器，就是把射频信号转发为红外信号，来控制家中的电器，射频可以穿墙，红外信号是不能穿墙的，这就能实现远距离控制电器。
红外线转发器用来转发信号。纳乐红外线转发器设置如下：首先要进行对码，把要控制的家电摇控器对准红外转发器。再把摇控器的功能键转发到红外转发器中，转发成功后就可以控制了。
不过要增加一只开关，将喇叭关断（也可利用耳机输出插孔），调节音量电位器，使其转发距离最远且不失真。两只发射管安装时，要考虑其辐射区范围。
您可以拿着机顶盒遥控器，在房间里观看数字电视节目，自由的进行换台、音量、设置等操作，如同你在房间多装一个机顶盒或 DVD 一样的效果，极其方便。
红外遥控转发器不是摄像头。根据查询相关公开信息显示，红外转发器的功能是智能家居的配套产品之一，红外转发器是把射频信号转发为红外信号，来控制家中的电器，射频可以穿墙，红外信号是不能穿墙的，这就能实现远距离控制电器。
红外接收电路原理是什么
1、红外接收管的工作原理是利用它的阴极射线效应来进行红外信号的检测。
2、首先了解一下红外接收头，再看红外接收原理： 标准的接收头应用电路，100欧的电阻是限流电阻，10以上的上拉电阻，电容的作用是滤波。
3、接收管工作原理：红外线接收二极管是在反向电压作用之下工作的。红外线接收二极管在一般照度的光线照射下，所产生的电流叫光电流。如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。
4、按一定的振荡频率供电红外光发射管，接收红外光管的振荡频率与发射的频率相同，在有效发射、接收角度及无障碍距离就能接收到红外光工作。
5、红外遥控器的接收原理是通过红外接收头来实现的。红外接收头是一个光电二极管，它可以接收到周围的红外光。当按下遥控器的按键时，遥控器会发出红外光脉冲，红外接收头就会接收到这些红外光脉冲并将其转换成电信号。
求一个红外发射与接收的电路分析
1、你好：——★红外发射二极管D2，流过电流会发射红外光线的。调整电位器R2，可调整通过红外发射二极管D2的电流强度，为D2提供（可承受的功率内）最合适、最佳的工作状态。

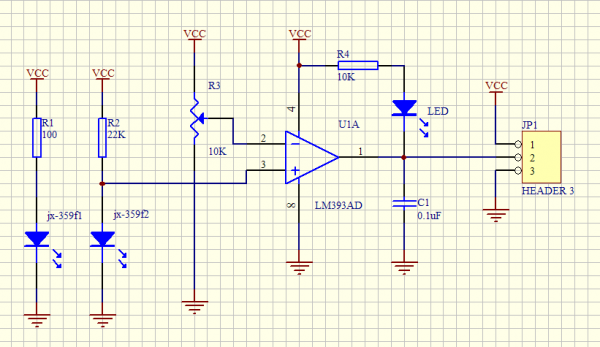

2、D1红外发射管，D2红外接收管。D2收到由D1发出的红外光信号而令 IC LM393电压比较器的3脚电位下降，2脚和3脚的电压比较下(示乎10k可调电阻的设定值)，如果3脚电压小於2脚，1脚输出为0 ，LED1点亮。
3、遥控接收工作原理 遥控器部分：遥控器部分的工作原理较为简单，主要就是编码IC通过三极管进行放大调变，然后将此电信号（脉冲波）经有红外发射管（940nm波长）转变为光信号发射出去。
4、电阻，电容，三极管，普通二极管，红外发光二极管，如需指示还要普通发光二极管，电源，开关，可做发射器。详情请参照红《外探测与控制电路》人民邮电出版社，《红外辐射 红外器件与典型应用》都有附图。

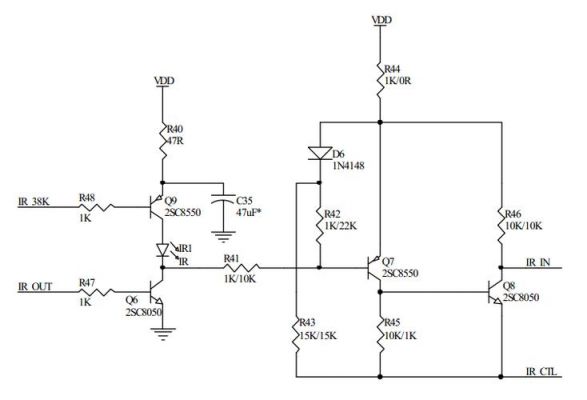

5、用计时器产生38K的载波，IR_OUT为数据发送端口，如串口，关键是接收部分，需要进行精确的解码或软件滤波，当然可以考虑用计时器中断来完成 实际上发射利用此电路，接收可以用红外接收头可以大大简化程序。
6、你好：——★电路图中的右上角，是12V继电器触点的符号。K1是12V继电器的线圈。——★这个红外线发射、接收电路图，是最简单的。但需要专用的红外光敏管（图中的Q1），否则会出现严重的（普通光线）干扰。

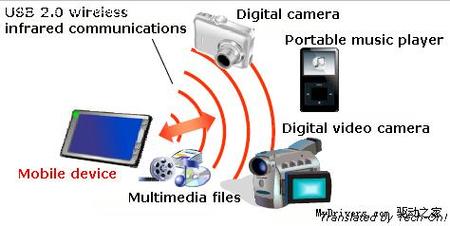

红外光如何传输音频信号和数字信号

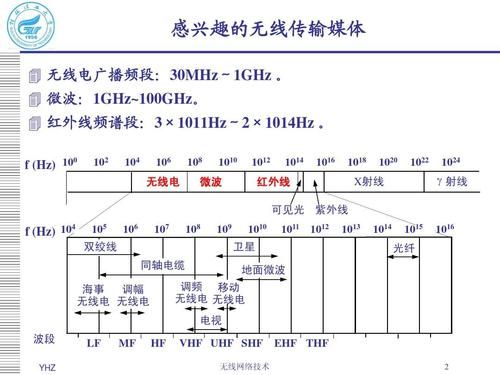

并非因为我们看不到红外线，就表示它不存在，在我们生活的四周即充斥着红外线光，它可能是从电灯发出，也可能太阳光发出，使用者并不需要使用执照即可以使用红外线。
我认为红外发射二极管本身只能发出“0”或者“1”这样的数字信号，通过复杂的编码器、数/模转换器，最后才能将数字信号转换成模拟信号，用来传输音频信号。其过程原理类似激光唱机。
发送端将基带二进制信号调制为一系列的脉冲串信号，通过红外发射管发射红外信号。接收端将接收到的光脉转换成电信号，再经过放大、滤波等处理后送给解调电路进行解调，还原为二进制数字信号后输出。

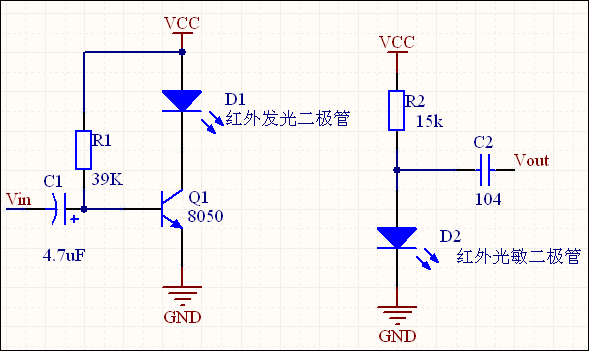

这是一个红外音频传输的电路图
红外接收管VD在电路中需要反置，VD再受到光作用时，方向电流约为20ua，R3为红外接收管VD的偏置电阻，静态时为VD 提供静态工作电流，5v电源供电，静态时应使VD偏置在3v左右，根据公式R3=(5-3)v/0.02ua=100k左右。
这两个图应是配套使用的：图单声道拾音、音频红外发射器。
红外接收管TLl838的管脚接线图如右图所示。由红外接收头输出的控制信号接到CD4040计数器的CP端。就可以由4040计算出控制信号的脉冲数量，然后由接在输出端的发光二极管显示出来。
红外发射及接收装置电路图分析?
1、电路包括红外接收和信号显示两部分。电路使用的红外接收头管是集成电路，它里面包括红外接收二极管、放大、选频、解调等几部分。
2、U2是一套红外光发射/接收组件，把能反射红外线的物体放到组件前面，红外发光管发出的红外线被物体反射到接收管，接收管的电阻就会变小。
3、红外线遥控系统一般由发射器和接收器两部分组成。发射器由指令键、指令信号产生电路、调制电路、驱动电路及红外线发射器组成。
4、D1红外发射管，D2红外接收管。D2收到由D1发出的红外光信号而令 IC LM393电压比较器的3脚电位下降，2脚和3脚的电压比较下(示乎10k可调电阻的设定值)，如果3脚电压小於2脚，1脚输出为0 ，LED1点亮。
