求电压传输特性(求电压传输特性曲线)

本篇目录:

求解电路电压传输特性写一下分析谢谢啦

当输入电压ui小于0时,输出电压u0=-7V;当输入电压ui大于0时,输出电压u0=7V。这就是它的电压传输特性,你画出它的横纵坐标图形就可以。输出稳压要加上最上端二极管的压降0.7V,所以是7V。

电压传输特性的三个要素:输出电平、阈值电压、跃变方向 (1)输出高电平UOH和输出低电平UOL 输入电压Ui是模拟信号,输出电压U0只有两种可能的状态,不是高电平UOH就是低电平UOL,用以表示比较结果。

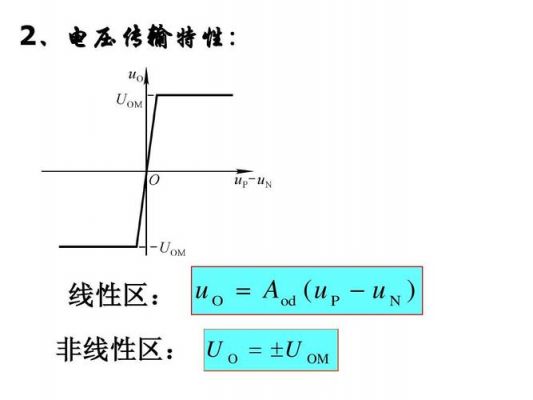

求电压传输特性(求电压传输特性曲线)-图1

V 。输入电压 Ui < 0 ,运放输出电压接近负电源电压,通过 R 限流,上稳压管击穿,Uo 稳定在 - 7V 。输入电压 Ui = 0 ,电路工作不稳定,Uo 不确定,实际电路都是采用施密特触发器的结构使电路稳定 。

TTL与非门的电压传输特性曲线

TTL与非门的电压传输特性和主要参数1.电压传输特性曲线与非门的电压传输特性曲线是指与非门的输出电压与输入电压之间的对应关系曲线,即V=f(Vi),它反映了电路的静态特性。(1)AB段(截止区)。(2)BC段(线性区)。

TTL与非门电压传输特性 LSTTL与非门电压传输特性瞬态特性 由于寄生电容和晶体管载流子的存储效应的存在,输入和输出波形如 右。存在四个时间常数td,tf,ts和tr。

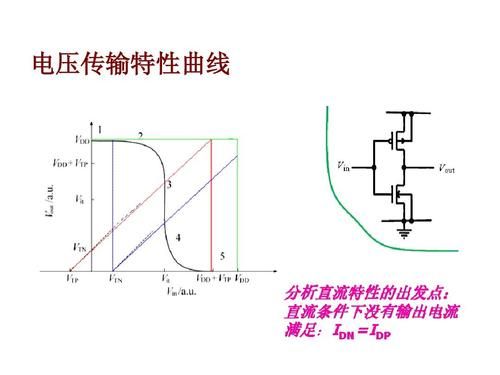

求电压传输特性(求电压传输特性曲线)-图2

门激活阈值的不同。TTL门的输入阈值为0.8V,即输入电压大于0.8V被认为是高电平,非门的输入阈值通常为一半的供电电压Vcc/2,即输入电压大于Vcc/2被认为是高电平,因此TTL门的输入阈值比非门要小。

TTL门电路的输入输出特性和电压传输特性如下:(1)输出高电平电压VOH——VOH的理论值为6V,产品规定输出高电压的最小值VOH(min)=4V,即大于4V的输出电压就可称为输出高电压VOH。

从TTL与非门的电压传输特性曲线上,我们可以定义几个重要的电路指标。a.输出高电平电压VOH——VOH的理论值为6V,产品规定输出高电压的最小值VOH(min)=4V,即大于4V的输出电压就可称为输出高电压VOH。

求电压传输特性(求电压传输特性曲线)-图3

模拟电子技术作图题:画出电压传输特性

解:根据虚短,图中节点电位为ui。根据虚断,I2=I3。即:(uo-ui)/R3=ui/R2,(uo-ui)/20=ui/10。因此:uo=3ui。(1)(2)见上图。

整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位,因此输出只取两个值:+8V和-8V。

左图:自己画图吧。放大倍数为2的最大输出为±6V的放大电路。Vo=2Vi(Vo≤6v)右图是一个电压比较(鉴定)电路。输入在:大于4V时,同相(上运放)输出为VDz(稳压管电压)。

当输入电压ui小于0时,输出电压u0=-7V;当输入电压ui大于0时,输出电压u0=7V。这就是它的电压传输特性,你画出它的横纵坐标图形就可以。输出稳压要加上最上端二极管的压降0.7V,所以是7V。

放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi(Vo≤6v)一个电压比较(鉴定)电路。输入在:大于4V时,同相(上运放)输出为VDz(稳压管电压)。

见图,电路为限幅用,将正弦波10V电压波动范围限制在3V~7V之间。

总结电压传输特性的测量方法

1、测交流电压时,将档位放到相应的地方(看具体测量的数值)表笔可以不分火,零。测量直流也是同样方法,但是表笔要分清楚正负。万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。

2、测量交流电压的方法主要有检波法、采样法、热电法、测辐射热法和补偿法等。检波法 利用电子管、晶体管的检波作用将交流电压转换为直流电压进行测量。

3、测量交流电压的方法测量方法有很多,主要有检波法、热电法、测辐射热法等。检波法是利用电子管、晶体管的检波作用将交流电压转换为直流电压进行测量。一般适用于低频信号。如果遇到高频信号,则采用某些方式转换成低频信号。

求电压传输特性曲线

1、当输入电压ui小于0时,输出电压u0=-7V;当输入电压ui大于0时,输出电压u0=7V。这就是它的电压传输特性,你画出它的横纵坐标图形就可以。输出稳压要加上最上端二极管的压降0.7V,所以是7V。

2、因此,门限电压VT为-3V。整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位,因此输出只取两个值:+8V和-8V。

3、选择.ac分析,输出添加一个表达式,表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi(Vo≤6v)一个电压比较(鉴定)电路。

4、光看输出,可以得到正负饱和电压值。使用示波器双踪显示,一路显示输入,一路显示输出。把两路信号在示波器上调到一起,输出发生跳变的瞬间读取输入信号的幅值,就可达到上下阈值电压。

5、输入电压 Ui > 0 ,运放输出电压接近正电源电压,通过 R 限流,下稳压管击穿,Uo 稳定在 7V 。输入电压 Ui < 0 ,运放输出电压接近负电源电压,通过 R 限流,上稳压管击穿,Uo 稳定在 - 7V 。

到此,以上就是小编对于求电压传输特性曲线的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
