电路传输的功率和效率如何计算?实验报告
实验原理：P=UI（功率=电流乘以电压）。实验目的：用电流表和电压表测量小灯泡的额定功率和实际功率。
因此，电路的传输效率为：η=PLmax/P总×100%=50%。
根据表3-3中数据计算并绘制功率随RL变化的曲线：P=f(RL) 。观察P=f(RL)曲线，验证最大功率传输条件是否正确。

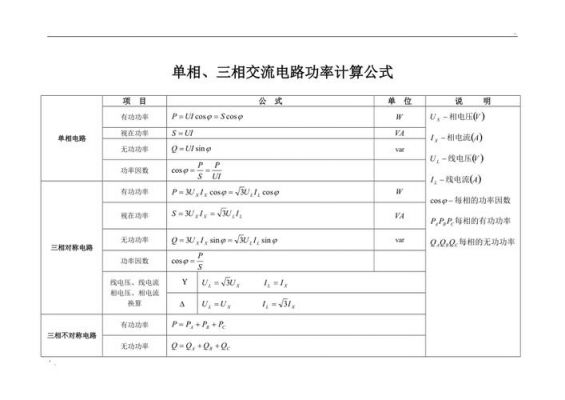

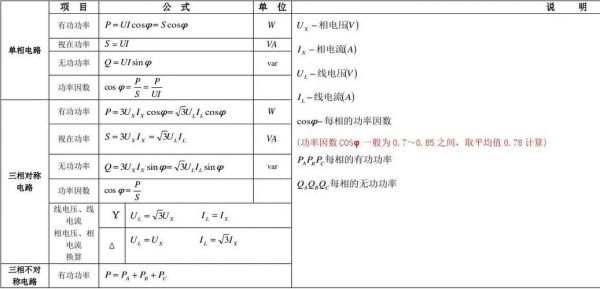

电功率计算公式：在纯直流电路中：P=UI P=I2R P=U2/R 式中：P---电功率（W），U---电压（V），I---电流（A）， R---电阻（Ω)。
最大功率传输
1、最大功率传输定理是关于使含源线性阻抗单口网络向可变电阻负载传输最大功率的条件。定理满足时，称为最大功率匹配，此时负载电阻（分量）RL获得的最大功率为：Pmax=Uoc^2/4R0。
2、电力工程中常用最大功率传输定理。最大功率传输定理是指在电路中，当负载电阻等于源电阻时，电路传输的功率最大。在电力工程中，为了使电能传输效率最高，需要根据最大功率传输定理来设计电路和选择合适的负载电阻。
3、最大功率传输定理是另一种有用的电路分析方法，用于确保当负载电阻值恰好等于电源电阻时，最大功率消耗将在负载电阻中消耗。负载阻抗与能量源的内部阻抗之间的关系将给出负载中的功率。考虑下面的电路。
4、最大功率传输 定理指出 – 当负载电阻等于从负载端子看到的源网络的内部电阻（戴维南等效电阻）时，连接到直流网络的电阻负载接收最大功率。最大功率传输定理用于找到从电源到负载的最大功率传输量的负载电阻。
最大传输功率计算
1、解：根据最大功率传输定理，当RL=Req时，RL可以获得最大功率，最大功率为：Pmax=Uoc/（4Req）。其中Uoc、Req分别为电路断开RL后，戴维南等效电路的等效电动势和内阻。
2、最大功率传输定理是关于负载与电源相匹配时，负载能获得最大功率的定理。定理分为直流电路和交流电路两部分。
3、最大功率传输定理：当R=Req=5Ω时，R可以获得最大功率，Pmax=Uoc/（4R）=0.5/（4×5）=0.025（W）=25（mW）。答案选择：D。
4、回答这个问题，必须要知道最大传输功率的公式：P=U^2/4Ro 而且要正确理解公式所表达的含义。此题要问R调到多大才能得到最大功率，这就需要用到戴维南定理。
什么是阻抗匹配?电路最大传输功率的条件是什么?
1、所以电路最大传输功率的条件是RL=Ro，这个时候也称最佳阻抗匹配，匹配系数为1。
2、阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。
3、阻抗匹配的概念：阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
4、问题五：什么叫阻抗匹配？ 20分 阻抗匹配就是射频源阻抗与传输线及负载阻抗之间互相适配，得到最大功率输出的一种工作状态。
到此，以上就是小编对于传输功率计算公式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
