选用信号源的时候模匹配，电流最大的时候共轭匹配。只有选用共轭时，整个电路的阻抗最小，电路中的电流最大，这样负载电阻上才可以获的最大功率。

显然，原型匹配模型包容了模板匹配模型，同时克服了模板匹配模型不灵活、不经济的缺点，也得到更多生活经验和心理实验的支持。不过，更能体现符号加工意义的模式识别理论还是特征分析模型。

我有更好的答案推荐于2017-12-16 19：28：23 最佳答案共轭匹配：在信号源给定的情况下，输出功率取决于负载电阻与信号源内阻之比K，当两者相等，即K=1时，输出功率最大。

模版匹配和共轭匹配不宜直接比较好坏。模板匹配是一种最原始、最基本的模式识别方法，研究某一特定对象物的图案位于图像的什么地方，进而识别对象物，这就是一个匹配问题，共轭匹配就是使传输线的输入阻抗与信号源的内阻。

而常用阻抗三角形法来计算。因而电抗电路要做到匹配比纯电阻电路要复杂一些，除了输人和输出电路中的电阻成分要求相等外，还要求电抗成分大小相等符号相反（共轭匹配）；或者电阻成分和电抗成分均分别相等（无反射匹配）。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。这时在负载阻抗上可以得到最大功率。这种匹配条件称为共轭匹配。如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。

1、经过的那段圆弧的长度就是所求的安放的位置，而中端负载就等于y*z0，于是特性阻抗就等于根号下y*z0*z0，如果是交于x轴的右半轴，那驻波系数就等于y，而中端负载就等于z0/y，于是特性阻抗就等于根号下z0*z0/y。

2、y为伽马 =jw根号下（L0C0）是均匀传输线特征值。x=波长/4 （这两个对计算没什么影响）然后Z2=Zc N2=0 最后带入。Zin=Zc 如果要问U（x）之类，随便翻本电路理论均匀传输线都会讲。

3、对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。

4、当系统工作在50MHz时，将产生传输线效应和信号的完整性问题；而当系统时钟达到120MHz时，除非使用高速电路设计知识，否则基于传统方法设计的PCB将无法工作。因此，高速电路设计技术已经成为电子系统设计师必须采取的设计手段。

5、衰减器的VSWR：等于特性阻抗与连接在传输线输出端的负载阻抗的比值。衰减器的最大平均功率：在衰减器输出端接特性阻抗时，在指定的最高工作温度上可长期加到衰减器输入端的最大功率。

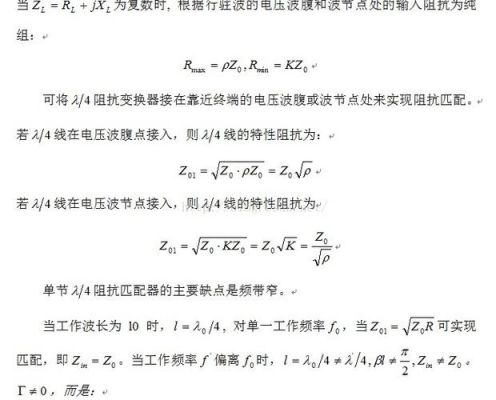

6、解：一段1/4波长的传输线与负载ZL串联，Zin=Zc平方/ZL，在/4波长的传输线外接入Z1，令1/4传输线的输入阻抗Zin=Z1，使三者相匹配。结果就是1/4线的特性阻抗Zc=根号下Z1*ZL。

到此，以上就是小编对于共轭匹配的最大输出功率的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
