本篇目录：
电缆电阻电抗的计算
电缆线芯的有效电阻，国内一般均采用IEC-287推荐的公式 ：R=R′(1+YS+YP)。
电阻：0.082欧姆/公里，电抗：线间几何均距5米0.362欧姆/公里。电阻的计算方法：式中ρ为电阻材料的电阻率（欧·厘米），L为电阻体的长度（厘米），A为电阻体的截面积（平方厘米）。
高压短路计算不计电阻，只算电抗值（计算时间常数除外）一般电缆线路的阻抗跟其构造有关，所以厂家都有给出相应的电抗数值，设计书上也有相应的表，可以直接查寻短路电流值。
公式：Z= R+i( ωL–1/（ωC）)说明：负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗Z= R+i(ωL–1/（ωC）)。
电容阻抗计算公式为：Xc=1/2*14fC；计算得：(100+j200-j400)/(100+j200)*(-j400)=-32+24j. 拓展资料：在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。
双绞线的线缆特性阻抗应该为
双绞电缆的特性阻抗有 100Ω、120Ω和 150Ω等。目前常用的双绞电缆主要有五类/e 级、六类/A 级，根 据工程需要已研发出七类双绞电缆，并已投入使用。
特性阻抗要符合要求：网络用一般是100Ω，工业总线一般是120Ω（DP总线@12Mbps时，电缆特性阻抗则为150Ω）。布线环境有所不同，双绞线的类型也不相同。
常见双绞线电缆的特性阻抗有78Ω（比如1553B总线电缆）、100Ω（如以太网电缆）、120Ω（如CAN & RS485总线电缆）、150Ω（如高速PROFIBUS-DP总线电缆）等。
超五类网线阻抗一般是多少
铜包钢网线：电阻100米大概是75-100欧姆左右。这种网线也是市场上最便宜的网线，电阻水通信效果也不怎么好。
超五类网线的标准是：单根线百米电阻小于9欧姆。300米单根电阻应该小于27欧姆。我用万用表实侧过浙江亨通的国标超五类网线整箱305米单根电阻为14欧姆。
可做参考：超五类网线(cat5e cable)分为：无氧铜网线（10Ω/100米），铜包银网线 (ccag cable)（16Ω/100米），纯铜网线(lan cable)（35Ω/100米），铜包铝网 线（28Ω/100米），铜包钢网线（50Ω/100米）。
信号线为什么要有阻抗?

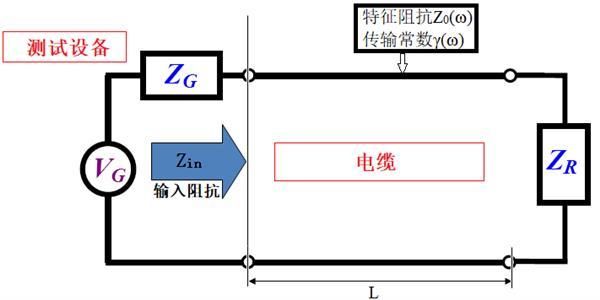

1、阻抗匹配是指在能量传输时，要求负载阻抗要和传输线的特征阻抗相等，此时的传输不会产生反射，这表明所有能量都被负载吸收了；反之则在传输中有能量损失。在高速的设计中，阻抗的匹配与否关系到信号质量的优劣。
2、这里的22Ω电阻端接电阻，作用是防止高速信号在信号线上反射。
3、实现能量最有效的传输，当且仅当信号源内阻与负载等效电阻一致的情况下，负载才能获取最大能量！将此延伸至线性场景，便引入了阻抗概念。
4、信号的阻抗高是指信号源的内阻大。信号传输阻抗是指传输线路的阻抗。
5、其中电抗又包括容抗和感抗，由电容引起的电流阻碍称为容抗，由电感引起的电流阻碍称为感抗。阻抗匹配的重要性 阻抗匹配是指信号源或者传输线跟负载之间达到一种适合的搭配。
到此，以上就是小编对于线缆阻抗测试方法的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
