本篇目录：
电缆组件的驻波比和插入损耗有关系吗
1、概述—射频电缆的通用设计准则 射频电缆组件的正确选择除了频率范围，驻波比，插入损耗等因素外，还应考虑电缆的机械特性，使用环境和应用要求，另外，成本也是一个永远不变的因素。
2、不是加减关系，但是存在一定的关系。因为衰减是加减的，所以在驻波来看应该影响很小你可以算一下，S11*S11+S21*S21=1，S1S21都是绝对数值。以再加线缆来说，影响就很小了。
3、电缆的插入损耗是累积的，而且对不同频率的信号衰减值也不一样。同样带宽的信号，电缆长度增加一倍，插入损耗也是增加一倍，比如上述的电缆在60米长度时，传输100MHz带宽信号时会产生-4dB的插入损耗。
传输线驻波状态时的驻波比和反射系数是多少?
传输线行波状态时的驻波比和反射系数是1，0 行波状态是指传输线上无反射波的状态，此时终端反射系数为 ΓL=0.，传输线上各点的反射系数为ΓZ=0。
Ratio的简写。指驻波波腹电压与波谷电压幅度之比，又称为驻波系数、驻波比。
式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。驻波比与反射功率的关系如下。
电压驻波比计算公式：VSWR = |V(max)|/|V(min)| 其中，V(max)是传输线上信号电压最大值，V(min)是传输线上信号电压最小值。
什么是驻波比?它的正常数值是多少
驻波比，指的就是入射电波功率跟反射电波功率的比值。天线驻波比表示天馈线与基站 （收发信机）匹配程度的指标。驻波比的定义：Umax——馈线上波腹电压；Umin——馈线上波节电压。
指驻波波腹电压与波节电压幅度之比，又称为驻波系数、驻波比。取值范围：＞1 驻波比就是一个数值，用来表示天线和电波发射台是否匹配。
驻波比的含义：驻波比就是一个数值，用来表示天线和电波发射台是否匹配。如果 SWR 的值等于1， 则表示发射传输给天线的电波没有任何反射，全部发射出去，这是最理想的情况。
传输损耗的公式解析
1、式中Lf为自由空间路径损耗或自由空间基本传输损耗。
2、Lbf=35+20lgF+20lgD 传输损耗是输出功率与输入功率之比值，指在传输过程中因传输介质等因素引起的能力损失。超高频和微波波段信号的空间传播，会对信号带来多种传输损伤、很大衰减和多径衰落。
3、电波在自由空间传播的损耗公式：Lbs =345+20lgF(MHz)+20lgD(km)自由空间损耗公式：空间损耗=20lg（F）+20lg（D）+34；F为频率，单位：MHz；D为距离，单位：Km；所以在距离一定的情况下：频率越高，损耗越大。
4、自由空间损耗描述了电磁波在空气中传播时候的能量损耗，电磁波在穿透任何介质的时候都会有损耗。
5、光纤损耗的理论计算公式：\r\n单模光纤：每公里0.25db*总公里数+活动链接器0.5db*n个=总损耗。\r\n多模光纤：每公里0.36db*总公里数+活动链接器0.5db*n个=总损耗。

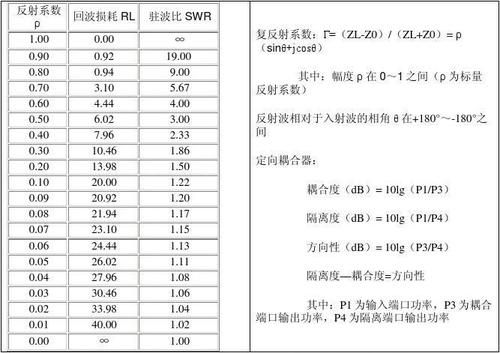

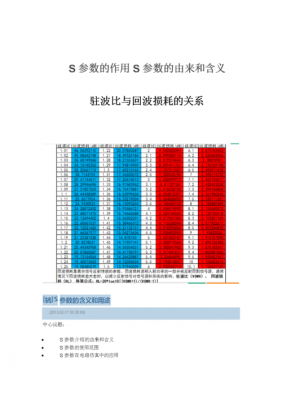

回波损耗和驻波比对应的关系是什么
反射波和入射波幅度之比叫作反射系数，也叫做回波损耗。反射波幅度 （Z－Z。）反射系数Γ＝─────＝───────入射波幅度 （Z＋Z。
Log Mag为回波损耗测试，主要用来测试天线的驻波比 。
对外置天线来说，由于天线工作环境比较好，回波损耗应该达到-14以下。 驻波比 VSWR (Voltage Standing Wave Ratio)是电压驻波比的简称，指的是反射波波幅与入射波波幅的比值。当理想情况下阻抗完全匹配时，驻波比的值是1。
回波损耗对应S参数的S11或S22，可计算电压反射系数S11 = 20log(K)，K = 0.3162；驻波对应Vswr =（ 1+K ）/ ( 1-K )=925。对应损耗0.46dB。
到此，以上就是小编对于电波传输损耗的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
