本篇目录：
- 1、stm32单片机可以16位并口传输数据吗
- 2、stm32怎样通过串口传输文件
- 3、【上下位机通信】:下位机(STM32)通过网口(DM9000之类的.)向上位机PC发...
- 4、单片机的几种传输方式的总结
stm32单片机可以16位并口传输数据吗
单片机有8位、16位、32位等等，一般IO口为8位或16位的，那么并行传送的时候受IO口的限制为8位或16位，串行传送的时候不受该限制。
STM32F10X系列单片机FSMC数据总线宽度是32位。也可以16位或8位进行访问。
串口一般只能接受8位的数据，也就是按字节进行传输，要是数据超过1个字节的和数据，你就需要建立协议来进行数据重组。

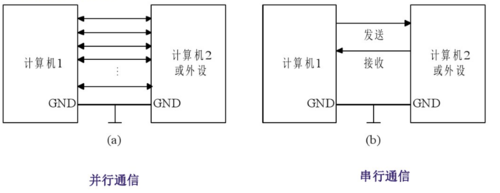

单片机并口有8根或16根数据线，一个时钟周期可以传递8位或16位二进制数，而串口只有一根或2根数据线，一个时钟周期内只能发送或接收一位二进制数。
stm32怎样通过串口传输文件
文件：mian.c //功能：串口初始化、打开定时器中断，然后一直接收数据状态就好了。
数据发送与接收。STM32 的发送与接收是通过数据寄存器 USART_DR 来实现的，这是 一个双寄存器，包含了 TDR 和 RDR。当向该寄存器写数据的时候，串口就会自动发送，当收 到数据的时候，也是存在该寄存器内。
最简单就建个数组当缓冲区，串口2中断接收，串口1判断缓冲区只要有数据就发送，发送时计数器或指针移位的过程最好屏蔽中断。
STM32系列单片机支持TCP，UDP，SPI，I2C，串口等多种方式通信。一般大量数据要使用串口或tcp通信，具体分析如下。首先要判断通信距离，超过5米以上的不建议使用串口了！误码率增高。然后看数据的格式。
先编写usart1的接收程序，把接收到的数据存在数组里面，再编写can的发送程序，把数组的数据通过can发送出去，难点是usart的初始化，中断接收和can初始化，其实很简单的。先调好串口中断接收，再调试can发送。
如果接收完了，就通过for循环将接收到的数据，全部发给串口的USART_DR寄存器（当向该寄存器写数据时，串口就会自动发送）。于是我们通过PC机发给串口的数据就会被STM32通过串口发回来了，显示在串口调试助手中。
【上下位机通信】:下位机(STM32)通过网口(DM9000之类的.)向上位机PC发...
1、这个需要通过STM32的串口。①如果你的上位机是电脑，那么需要一个USB转TTL，TTL端接STM32串口。②编写STM32串口驱动（这个很容易的，配置引脚和串口）③通过标准库的printf或自己编写printf与串口驱动对接。
2、你需要调试好串口驱动，保证串口可以正常发数据出来。在电脑上使用串口工具，设置相同的串口参数，打开对应的串口号，保证通讯正常。
3、之所以发一组都能收到是因为STM32（其实51也一样的，不信你可以试试）运行速度要远大于串口发送数据的速度。

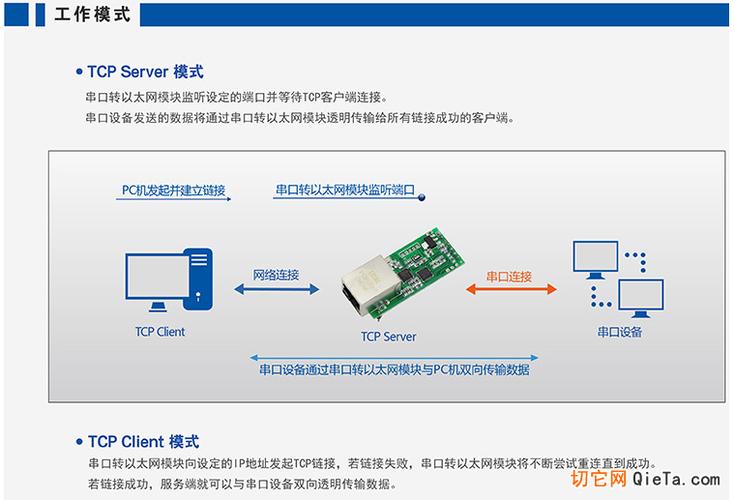

4、可见下位机中TCP客户端模式存在通信故障，TCP服务器模式工作正常，UDP通信正常；然后：上位机是否有问题，需要众拳蓝精灵调试软件直接与上位机连接进行测试。故，结论为下位机肯定存在问题，上位机需要进一步测试。
5、先用串口助手，抓一下上位机发出的内容，确认发送端是否正常。再检查你下位机接收端的串口接收程序，是不是有长度限制，是不是有特殊转码之类的。
单片机的几种传输方式的总结
RS485传输速率为10Mbps，最大传输距离1219米，采用二线制时可实现真正的多点双向通信，而采 用四线连接时只能实现点对多点通信，无论四线还是二线连接方式总线上可接多达 32 个设备。串行通信传输速率用于说明传输的快慢。
方式0是同步移位寄存器方式，帧格式8位，波特率固定为fosc/12。方式1是8位异步通信方式，帧格式10位，波特率可变：T溢出率/n(n= ：32或16)。

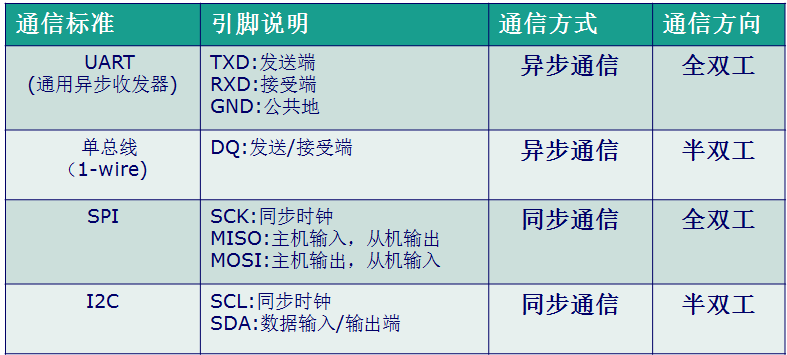

单片机的通信方式有UART，SPI，I2C等。也可并行通讯，也可以自定义协议完全取决应用场合。
一般来说，只能接受或只能发送的称为单工串行；既可接收又可发送，但不能同时进行的称为半双工；能同时接收和发送的串行口称为全双工串行口。
模式0：同步移位输入/输出方式 - 功能：在这种模式下，串行端口可以进行同步移位输入和输出，即每次只能输入或输出一个数据位。- 特点：数据传输速率较慢，但在数据传输过程中，不需要外部时钟源，因此成本较低。
SPI：SPI(SerialPeripheralInterface)是MOTOROLA公司提出的同步串行总线方式。高速同步串行口。3～4线接口，收发独立、可同步进行.因其硬件功能强大而被广泛应用。在单片机组成的智能仪器和测控系统中。
到此，以上就是小编对于用stm32传输数据给电脑绘图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
