本篇目录：
- 1、反相滞回比较器和同相滞回比较器的特点
- 2、传感器的特性是什么
- 3、lm339电压比较器的输出电压是多少?
- 4、如何将振动传感器输出信号放大?
- 5、2、画出如图所示迟滞比较器的传输特性曲线。已知输出高、低电平值分别...
- 6、迟滞比较器传输特性曲线怎么画
反相滞回比较器和同相滞回比较器的特点
同相比较器的特点：电路接法是参考点位接在反相端，输入信号接在同相端。当输入电压大于参考电压时，输出高电位。用于判断输入电压是否高于你所要限制的较高的电压。
反相施密特比较器：电路接法是参考点位来自于本比较器的输出端并且接在同相端，输入信号接在反相端。当输入电压大于参考电压时，输出低电位。
而比较器则不需要反馈，直接比较两个输入端的量，如果同相输入大于反相，则输出高电平，否则输出低电平。电压比较器输入是线性量，而输出是开关（高低电平）量。
滞回比较器电压有两个动作阈值，其输出不仅与输入大小有关还与当前状态有关。当前状态=1时，只有输入小于动作下限阈值输出才变到0；当前状态=0时，只有输入大于动作上限阈值输出才变到1。
总结三类RC振荡器的特点。实验七 电压比较器实验目的 掌握电压比较器的电路构成及特点。 学会测试比较器的方法。
滞回电压比较器的回差，也就是门限宽度。它的值取决于稳压管的稳定电压值以及同相输入电阻和同相反馈电阻，改变这三个参数中任意一个的值，就可以改变滞回电压比较器的回差。
传感器的特性是什么
传感器的基本特性有以下两种：静态特性：线性度、灵敏度、重复性、迟滞性、稳定性、漂移、静态误差等。动态特性：阶跃响应：最大超调量、延滞时间、上升时间、峰值时间、响应时间等。
传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。
传感器的特性主要是指输入量与输出量的关系。传感器是一种将物理量转化为电信号或数字信号的装置，其特点包括灵敏度、线性度、分辨率、选择性、响应时间、精度和重复性等。
lm339电压比较器的输出电压是多少?
1、这是个比较器，输出电压低逻辑时为0，高逻辑时为VCC。你问的输出高逻辑时电压值可以是5V，也可以是自行配置的其他电位，要看你提供的工作电压是多少。
2、LM339是比较器，比较器是开漏输出，所以四个比较器的输出端都必须上啦电阻。 接7k就可以。四个输出端都必须接，你现在只有C那个接了也就是14脚接了上啦，那只有14引脚有输出。所以A端的2引脚是不会有输出的。
3、LM339在输出高电平、电流为4mA时的饱和压降典型值是250mV，按此计算，要保证LM339的输出电压达到5V，电源电压至少不低于+25V。如果负载电流不是4mA，那么你参照下边的饱和压降和输出电流关系曲线图作相应修改即可。
4、根据测得的电压推断出整个原件全部损坏。LM339可构成 单限比较器、 迟滞比较器 、双限比较器（窗口比较器） 、振荡器等。LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
5、电压比较器内部其实就是运放的输出级结构，一般这种比较器都是单电源供电，在输出为“1”的状态下就是3V多，为“0”的状态下是零点几V，这都是正常的。即使是有上拉电阻也不会到+5V的，跟运放的用法一样的。
如何将振动传感器输出信号放大?
振动传感器是一种目前广泛应用的报警检测传感器，它通过内部的压电陶瓷片加弹簧重锤结构感受机械运动振动的参量(如振动速度、频率、加速度等)并转换成可用输出信号，然后经过LM358等运放放大并输出控制信号。
原理是重物加载到秤体上后，由称重传感器将重量信号转变为成比例的电信号输出，然后称重仪表将传感器输出的模拟信号经放大。称重仪表也叫称重显示控制仪表，是将称重传感器信号（或再通过重量变送器）转换为重量数字显示。
做一个可改变放大倍数的运放电路，最大有5倍就够了。从9V到3V，两倍都不到。运放的反向输入端当然可以接地，只要信号是从正向输入端输入，反之亦然。但两者的输出信号相位相反，放大倍数相差1。
2、画出如图所示迟滞比较器的传输特性曲线。已知输出高、低电平值分别...
迟滞比较器传输特性曲线通过直线连接的方式画图。比较器是一个具有迟滞回环传输特性的比较器。由于正反馈作用，这种比较器的门限电压是随输出电压V0的变化而变化。

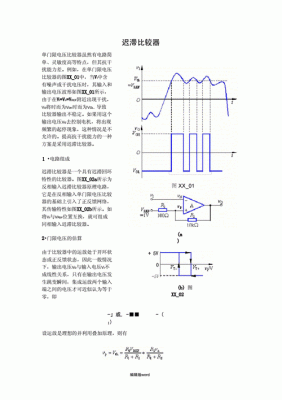

迟滞比较器的设计 迟滞性是比较器的一种特性，他使比较器的输入阈值随输入(出)电平而改变。比较器实现的方法很多。他们都有不同形式的正反馈。最常见的即是由放大器接成正反馈组成。
供参考：当输出为高电平（稳压管钳位在4V)时，运放同相端为2V。
而Vi=-3V时，V+=0V（串联电阻R1=R2=10千欧）；Vi-3V时，V+0V；Vi-3V时，V+0V。因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。
迟滞比较器传输特性曲线怎么画
1、首先在迟滞电压比较器输入波形中画两条平行于横轴的直线，ui＝U+和ui＝－U。其次uiU+，uo＝－Uom，输入由大变小时，门限电压为U－。最后ui小到U－时，输出跳变成Uom，即可完成描画。
2、整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
3、步骤如下：ui*(R2/(R1+R2))+uo(R1/(R1+R2))=3；uo= (正负)6V；得出门限电压是 5V和5V 。图中第一步用的是叠加原理，依据是运放输入端虚断。
4、供参考：当输出为高电平（稳压管钳位在4V)时，运放同相端为2V。
5、最简单的方法，用MATLAB软件里的nyquist函数，直接就出来奈奎斯提曲线，也就是幅相特性曲线。简单直接不用多动脑，而且精度高，不会错。
6、以仪表的输入信号（被测量）相对于量程作为横坐标，以输出信号相对于信号范围作为纵坐标，则可以画出仪表的输入/输出特性曲线，即为传输特性曲线。通常情况下，传感器的实际静态特性输出是条曲线而非直线。
到此，以上就是小编对于迟滞比较器的传输特性为什么具有迟滞特性的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
