为什么380V电源的零线和接地线会相通
1、N是零线，零线和任意一相火线的电压都是220V；PE是保护地线，地线和零线在电力变压器输出端并联接入大地，所以会相通。
2、你好：——★三相五线制供电系统中，变压器的中性点是接地的。从中性点直接引出两根线：一根为工作零线，一根为保护零线（也叫做地线）。由于两根线都是从变压器中性点引出的，本来就是连在一起的，所以你测量是连通的。
3、零线地线本来就是相通的，因为都是接地。零线是中性点接地叫零点，零点引出的线就叫零线。地线当然就接地的线。所以是相通的。
4、在TN系统中，零线和地线都是来自变压器中性点接地，根据TN-C/ TN-S/ TN-C-S不同，零线和地线或合二为一，或部分或全部分开。当然，如果从接地点断开，后面的零线和地线相通就是存在短路的情况。具体见下图。
5、零线在变压器端是直接接地的，所以它与地线相通。漏电断路器只接入火线和零线，其工作原理为测量剩余电流，即正常时全部电流在火线至零线中流过，通俗地可认为，从火线进多少，从零线出多少，其漏出电流为零。
6、三相五线制供电就是TN-S系统供电。TN-S系统供电就是工作零线和保护零线分开的系统。该系统工作零线和保护零线在变压器的中性点是连接在一起的。所以零线和地线是相通的。
三相电怎么接示意图
接线图如下：当我们使用220V电压表进行测试的时候，蒸饭柜上3根线如果有一根是双根的话，它就是220V电压的线。对于剩下的两根当我们看到一根粗一根细的时候，粗的就是零线了，对于细的那就是380v线。
三相电度表的安装有两者接线方法。一是使用电路互感器与电度表连接。另一种是直接接线进电度表。这里就有关直接接线说明一下。首先要买直接接线的电度表。比如现在的电子电度表。1，4，7就是电源进线。
三相电空调用的是380V/220V三相四线制电源，零线不要接错，如果出现反转，任意交换两根相线（火线）就可以了。关键是零线不能接错，不接错零线，是不会烧毁空调的，如果电机反转，任意交换一下两根火线，就可以了。
三相四线空考接线方式如图：图中LLL3即上线三相火线、TTT3即下线三相火线，N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。
电力接线图符号标准是怎么样的?
电气图的线号的标准有：连接点标识 对于任一个电气元器件，它上面的连接点是不会相同的。
零线是N，火线是L，零线火线是N/L。零线火线，专指：民用电的供电线路，市电的交流供电电压为220伏特（V）(不同的国家不一样，中国是220V)。它包括一根零线和一根火线，地线接地（地为零 ，PE）所以称之为零线。
接地一般符号：一竖三横，竖与第一横相接。无噪声接地：一般接地加一半圆口朝下。保护接地：一般接地的基础上加一圈包住下三横。
FU：熔断器。KM：接触器。KA：中间继电器。KT：时间继电器。KV：电压继电器。SA：开关的辅助触点。FR：热继电器。SB：按钮。
电力系统原理图

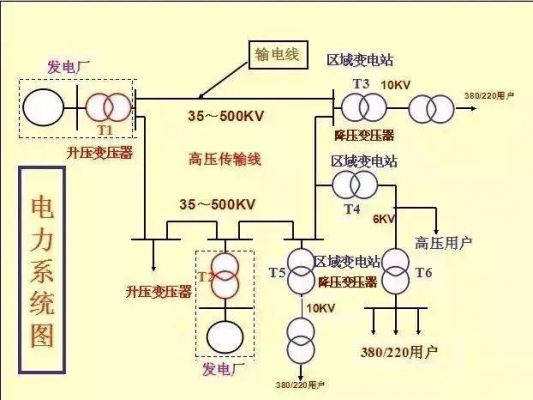

图1是电原理方框图，设计电路时一般是先有电原理方框图，再有实际工作电原理组成电路。图2是实际工作电路原理图。它可以调节输出电压，从6～12v可以调节。它使用了三端稳压集成电路，大大简化了电路，易安装使用。
动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。通常，将发电厂电能送到负荷中心的线路叫输电线路。
内有各种电工基本单元图例详解，和一些典型的整机、配电等方面的原理图解析，对初、中级的学习者很有好处配备一本集成电路手册（内有常用集成电路方框图、各引脚作用）各大书店均能买到。
用展开法绘制---电路中的主电路，用粗实线画在图纸的左边、上部或下部。表明动作原理与控制关系---必须表达清楚控制与被控制的关系。、电气原理图中的主电路和辅助电路（主电路、辅助电路）。
系统图或框图：用于概略的表示系统的基本组成、相互的关系及其主要的特征；电路图：就是电气原理图，表示整个电路的工作原理；接线图。
三相四线怎么接配电箱图片
三相四线的接线如图所示：农村里都是三相四线，没有三相五线；三相四线即：3根火线1根零线，没有地线。此处的零线就是变压器的中性线。
三相四线的电表是直通电还是带互感器的电表。
首先自己在配电箱附近找一个接地源，比如铁钎下地接入地线或者接入其他已经接地的地线上。在链接到你的零线和专门的地线集线座上。
电力机车交直交传动系统由哪几部分组成?各部分有什么作用?
传动系统主要由离合器、变速器、万向节传动装置和驱动桥(包括减速器、差速器和驱动半轴等)四大部分组成。发动机产生的动力经离合器、变速器、万向节传动装置、减速器、差速器和驱动半轴，最后传给驱动轮，以驱动农用车行驶。
以运输车辆为例说明传动系的主要 部件的组成：传动系主要由变速箱、前后传动轴、过桥轴承、前主桥和后桥包含有前后主传动，轮边差速器，半轴。它们的作用：变速箱是变换行驶方向就速度和扭力的。
传动系统一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。其基本功用是将发动机发出的动力传给汽车的驱动车轮，产生驱动力，使汽车能在一定速度上行驶。
包括主电路、辅助电路、控制电路以及它们的保护系统。①主电路：电力机车的最重要组成部分。它决定机车的基本性能，由牵引电动机以及与之相连接的电气设备和导线共同组成。
