本篇目录：
- 1、锁相环路与自动频率控制电路有何区别?为什么说锁相环相当于一个窄带跟踪...
- 2、电荷泵锁相环电路的优点
- 3、什么是“PLL”?它有什么作用?
- 4、锁相环路的工作原理是什么?
- 5、锁相技术研究的主要内容是什么?锁相的含义是什么?
锁相环路与自动频率控制电路有何区别?为什么说锁相环相当于一个窄带跟踪...
1、都属于自动控制电路，但是锁相环（又叫自动相位控制）是依据相位误差而自动频率控制是依据频率误差进行工作的，所以，自动频率控制会有残余的频率误差，锁相环会有残余的相位误差但是没有频率误差，具有更好的稳频效果。
2、概念不同。频率源是电子系统(雷达、通讯、测控、导航等)的基本信号来源，主要包括固定点频频率源和合成频率源两类。锁相环是一种利用外部输入的参考信号控制环路内部振荡信号反馈控制电路。原理不同。
3、锁相环及其应用 所谓锁相环路，实际是指自动相位控制电路(APC)，它是利用两个电信号的相位 误差，通过环路自身调整作用，实现频率准确跟踪的系统，称该系统为锁相环路，简 称环路，通常用PLL表示。
电荷泵锁相环电路的优点
电荷泵锁相环(charge pump phase-locked loop，CPPLL)因其自身所具有的开环增益大、捕获范围宽、捕获速度快、稳定度高和相位误差小等优势，现已广泛应用在无线通信领域中。在整个电荷泵锁相环系统中，电荷泵电路起着非常关键的作用。
它通过生成和注入电荷来调整相位，并通过锁相环控制器来维护相位。CPPLL的优点在于简单、低成本和低功耗，适用于高速数字电路中。
电荷泵锁相环有两个突出的优点：(1)捕获范围仅仅由压控振荡器的输出频率决定；(2)如果忽略失配与偏差，静态相位误差为零。
当输出电压改变时，由于电荷泵有限的输出电阻，导致电荷泵的输出电流随着电压的改变而改变，从而无法达到一个恒定的电流。当锁相环处于锁定状态，控制线上的控制电压将因此而产生电压的波动。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
(二).电荷泵(Charge Pump)如下图所示电荷泵(Charge Pump)示意图：电荷泵的的作用主要是：给锁相环路提供理想恒定的电流源，保持良好的线性关系，使得频率范围易于控制。图中电容Cp的作用主要是降低杂讯干扰。
什么是“PLL”?它有什么作用?
PLL的作用主要有频率合成和CDR（时钟数据恢复）。频率合成是指PLL反馈时钟和输入参考时钟锁定，由于在反馈回来中加入了分频电路，所以VCO可以产生是输入参考时钟倍数的时钟。
pll的意思是：锁相回路或锁相环，用来统一整合时钟信号，使高频器件正常工作，如内存的存取资料等。锁相环路是一种反馈控制电路，简称锁相环。锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
PLL(Phase Locked Loop)： 为锁相回路或锁相环，用来统一整合时脉讯号，使内存能正确的存取资料。PLL用于振荡器中的反馈技术。
锁相环路的工作原理是什么?
1、锁相环路(Phase Locked Loop)是一个闭环的相位控制系统，它的输出信号的相位能自动跟踪输入信号相位。
2、使用锁相环就是想让压控振荡器VCO输出的频率、相位和要求的频率、相位一致。VCO的输出和标准信号同时输入锁相环芯片，如果频率、相位不一致，就会有输出，这个输出经过低通滤波后才送给VCO，使VCO频率和相位和标准信号一致。
3、所谓锁相环路，实际是指自动相位控制电路(APC)，它是利用两个电信号的相位 误差，通过环路自身调整作用，实现频率准确跟踪的系统，称该系统为锁相环路，简 称环路，通常用PLL表示。

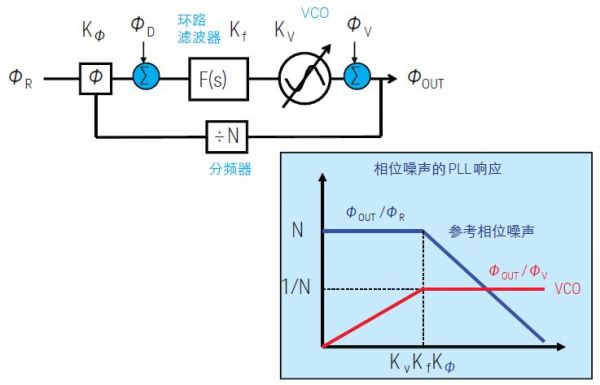

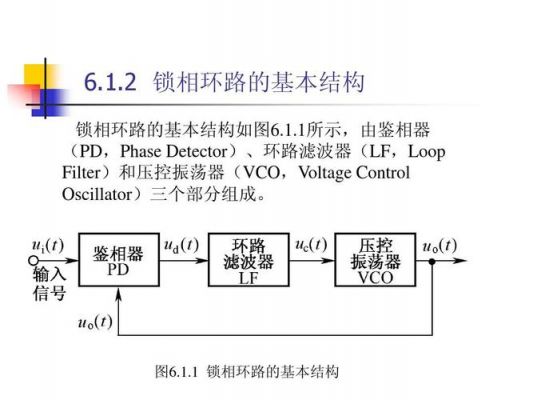

4、锁相环通常由鉴相器、滤波器、压控振荡器三部分组成前向通路，由分频器组成频率相位的反馈通路。
锁相技术研究的主要内容是什么?锁相的含义是什么?
1、第五章集成锁相环路，介绍了各种典型电路的性能、原理与使用。第六章讲述锁相环路在各种领域的应用。第七章数字锁相环，反映了锁相技术最新的发展。
2、锁相环是指一种电路或者模块，它用于在通信的接收机中，其作用是对接收到的信号进行处理，并从其中提取某个时钟的相位信息。
3、锁相技术是使被控振荡器的相位受标准信号或外来信号控制的一种技术。用来实现与外来信号相位同步，或跟踪外来信号的频率或相位。广泛应用在超外差接收中进行自动频率控制、标准信号的倍频和分频、空间技术和频率合成中。
4、锁相技术是使被控振荡器的相位受标准信号或外来信号控制的一种技术，用来实现与外来信号相位同步，或跟踪外来信号的频率或相位。
5、Jin说：“我们的论文描述了一种新的等离子激元锁相方案，该方案与以前在半导体激光器的大量文献中对锁相激光器的研究明显不同。” “已证明的方法利用了电磁辐射的传播表面波作为等离激元光学腔相锁相的工具。
6、PLL技术可以从信号系统的基本知识来理解。
