本篇目录：

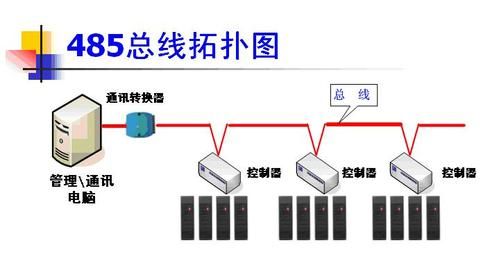

1、RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。

2、RS485接口组成的半双工网络，一般是两线制（以前有四线制接法，只能实现点对点的通信方式，现很少采用），多采用屏蔽双绞线传输。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。

3、全双工数据通信允许数据同时在两个方向上传输，因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力，在同一时间可以同时接受和发送信息，实现双向通信。举例：电话通信。

4、现场的485接线采用4线制接线，手拉手布线。但这种方式带来一个问题，即在远传时必须使用隔离。增加了成本，下图是必须隔离的原因。

5、二．RS485无线通讯模块应用场景斗轮机输煤无线控制系统方案斗轮机是一种对散料进行连续堆取作业的高效装卸机械，被广泛用于火力发电厂和炼焦厂的输煤系统中。

6、RS485接口组成的半双工网络，一般是两线制(以前有四线制接法，只能实现点对点的通信方式，现很少采用)，多采用屏蔽双绞线传输。这种接线方式为总线式拓扑结构在同一总线上最多可以挂接32个结点。

RS-232协议理论传输距离是13米。RS-485协议理论传输距离是1200米。

RS-232协议理论传输距离是10米 RS-485协议理论传输距离是1000米。RS485最大无中继传输距离为1200米(采用阻抗相匹配、低衰减的专用电缆可突破此值)，超过需加中继器，最多不超过8只，即9600米。

在通信速率低于20kb/s时，RS-232C所直接连接的最大物理距离为15m（50英尺），且其只能支持点对点通信。最大直接传输距离说明：RS-232C标准规定，若不使用MODEM，在码元畸变小于4%。

和485接口区别是传输距离。RS232：RS232传输距离有限，最大传输距离标准值为15米，且只能点对点通讯，最大传输速率最大为20kB/s。RS485：RS485最大无线传输距离为1200米。

RS232的最大传输速率为20Kbps，RS422 / 485的最大传输距离为2km，最大传输速率为10Mbps。 9针串行电缆可以支持RS232 / 422/485。RS485的最大非中继传输距离为1200米（使用阻抗匹配的低衰减特殊电缆可突破该值）。

RS232，理论上可以达到75米，但实际达不到，当然还与波特率有关，距离越远，波特率就要越低，否则通信失败。通常用50米还可以，这个做过实际项目，波特率设置为9600。

网线：是通过互联网获得网络数据的。485线：是用来传输控制信号的。

是一个平衡（差分）数字传输线接口，是为了改善TIA/EIA-232（以下简称232）的局限性而开发出来的。

RS485电缆有两种，均为双绞线电缆。两种电缆如下：双绞线电缆：STP-120Ω（用于RS485 & CAN）一对18AWG）铠装型双绞屏蔽电缆：ASTP-120Ω（用于RS485 & CAN）一对18AWG）。

~6）V表示；逻辑”0“以两线间的电压差为-（2~6）V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。RS-485的数据最高传输速率为10Mbps。

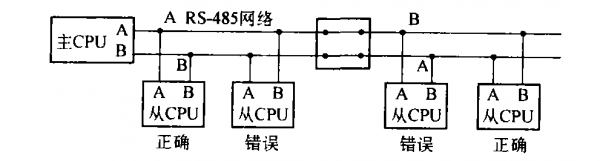

接口又叫AB线，需要两条线，一般都是现场布线用，为了现场接线方便，一般用欧式端子。外观长这样请点击输入图片描述传输原理简单说就是两根线，通过颠倒反转线上电平的方式，来让线上其他从站识别0和1。

到此，以上就是小编对于网络传输原理的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
